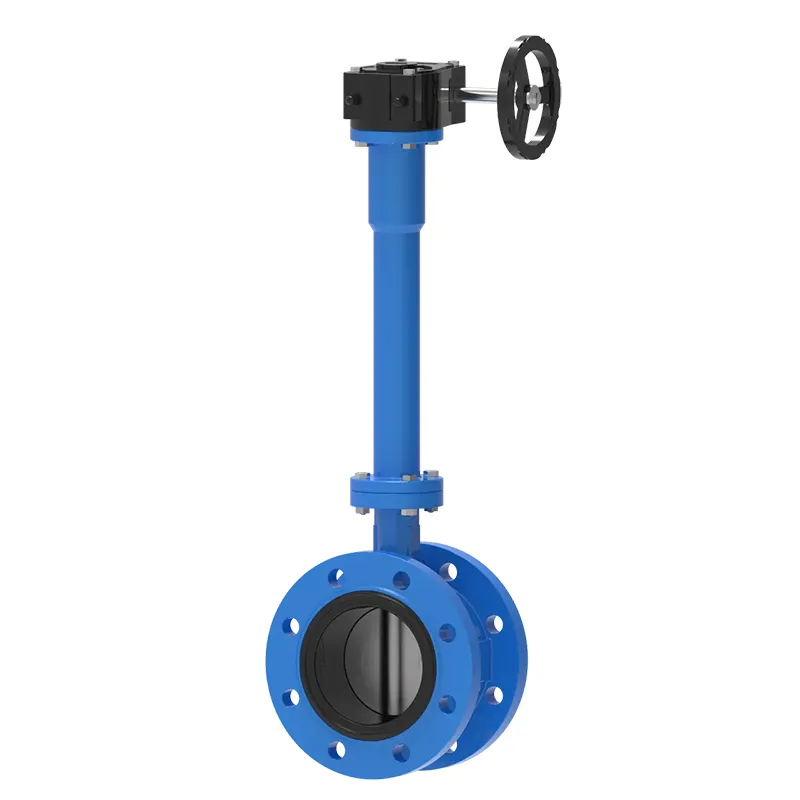

Bagaimanakah Injap Rama-Rama Bebibir Gear Batang Lanjutan Menyelesaikan Halangan Operasi untuk Sistem Saluran Paip Industri Terkubur dan Bertebat?

1. Komposisi Struktur Lengkap dan Prinsip Kerja Teras

1.1 Susun Atur Komponen Pisah Bebibir, Batang Lanjutan dan Pemacu Gear

Tiga modul berfungsi teras membentuk seluruh badan injap, masing-masing menjalankan tugas sambungan saluran paip bebas, penghantaran tork dan tugas peraturan aliran. Badan injap dua bebibir menggunakan bentuk sambungan bolt muka penuh, yang membentuk sambungan pengedap tegar dengan bebibir saluran paip yang sepadan, mengelakkan risiko kebocoran sederhana yang disebabkan oleh pengapit longgar injap wafer di bawah turun naik tekanan jangka panjang. Pemasangan batang lanjutan adalah bahagian yang paling berbeza berbanding dengan injap rama-rama biasa, yang memanjangkan roda tangan kendalian gear ke tanah atau platform peralatan yang boleh diakses, memisahkan kedudukan operasi daripada bahagian badan injap yang tertimbus atau terlindung.

Kotak pengurangan gear cacing yang dipasang pada bahagian atas batang yang dipanjangkan menukarkan tork besar yang diperlukan untuk putaran cakera berdiameter besar kepada daya kendalian roda tangan yang ringan, yang secara berkesan mengurangkan intensiti buruh fizikal untuk pengendali. Di dalam kotak gear, struktur jaring cacing ketepatan dan roda cacing boleh mengunci cakera pada mana-mana sudut bukaan tanpa lekapan kedudukan tambahan, merealisasikan keadaan peraturan aliran tetap yang stabil untuk operasi saluran paip jangka panjang. Semua bahagian transmisi di dalam batang lanjutan menggunakan sambungan spline bersepadu, memastikan putaran segerak antara gear roda tangan dan cakera rama-rama dalaman tanpa slip penghantaran selepas beribu-ribu kitaran pembukaan dan penutupan.

• Sambungan tegar bebibir dua meningkatkan kestabilan pengedap keseluruhan di bawah turun naik tekanan
• Titik operasi pemindahan batang yang dipanjangkan boleh disesuaikan keluar dari kawasan tertimbus/tertebat
• Pengurangan gear cacing memotong tork operasi untuk peraturan saluran paip berkaliber besar
• Struktur batang spline bersepadu menghapuskan risiko kegagalan slip penghantaran

1.2 Mekanisme Pemintasan Sederhana dan Pengawalseliaan Aliran

Cakera rama-rama bulat yang dipasang pada hujung bawah batang lanjutan berputar 90 darjah mengelilingi paksi tengah menegak untuk melengkapkan pembukaan penuh, pendikitan separa dan penutupan penuh keratan rentas saluran paip. Apabila cakera berputar selari dengan arah aliran sederhana, saluran paip membentuk laluan yang tidak terhalang; apabila berputar berserenjang dengan arah aliran, pinggir luar cakera padan rapat dengan cincin pengedap elastik di dalam badan injap untuk merealisasikan pintasan kebocoran sifar bagi cecair, gas dan media campuran. Kotak gear dengan skala sudut boleh melaraskan sudut putaran cakera dengan tepat dalam 0-90 darjah, merealisasikan peraturan aliran linear berterusan dan bukannya hanya kawalan suis dua keadaan bagi injap pemegang mudah.

Batang yang dipanjangkan dilengkapi dengan komponen pengedap pembungkusan berbilang lapisan pada sambungan badan injap dan lengan yang dipanjangkan, yang menghalang medium saluran paip daripada meresap ke atas di sepanjang celah batang ke kawasan pemacu gear, mengelakkan karat gear dan pencemaran sederhana bahagian operasi. Set pembungkusan boleh diganti tanpa mengeluarkan keseluruhan injap daripada saluran paip semasa penyelenggaraan kemudian, sangat memudahkan kerja pembaikan injap terkubur di tapak yang sukar dibongkar.

2. Piawaian Padanan Bahan untuk Komponen Badan, Batang dan Pengedap

2.1 Klasifikasi Badan Injap dan Bahan Cakera untuk Persekitaran Media Berbeza

Pemilihan gred bahan secara langsung menentukan kitaran operasi stabil jangka panjang injap di bawah suhu sederhana tertentu dan keadaan kakisan. Badan injap besi mulur dengan salutan epoksi digunakan secara meluas dalam bekalan air perbandaran, perlindungan kebakaran dan saluran paip air penyejuk, dengan rintangan yang baik terhadap hakisan sederhana air neutral dan kesukaran pemprosesan pembuatan yang rendah. Badan WCB keluli karbon sesuai untuk saluran paip penghantar wap dan minyak bersuhu tinggi, mengekalkan kekuatan mekanikal yang stabil di bawah suhu sederhana sehingga 425 ℃. Badan keluli tahan karat CF8/CF8M sepadan dengan saluran paip air campuran asid-bes kimia dan saluran paip air yang mengandungi garam pantai, menentang kakisan pitting yang disebabkan oleh ion klorida.

Bahan cakera rama-rama perlu konsisten dengan gred rintangan kakisan badan injap untuk mengelakkan kakisan elektrokimia antara permukaan sentuhan logam yang berbeza. Cakera tindanan keluli tahan karat dikonfigurasikan untuk keadaan kerja sederhana yang menghakis, manakala cakera aloi gangsa dipilih untuk saluran paip beredar air laut untuk mengelakkan lekatan organisma marin dan kerosakan kakisan elektrolitik. Semua kosong tuangan logam melalui rawatan pelepasan tekanan selepas dibentuk untuk menghapuskan tegasan ubah bentuk dalaman yang dijana semasa tuangan, menghalang badan injap retak di bawah persekitaran sejuk dan panas berselang-seli.

2.2 Piawaian Bahan Transmisi Dalaman Batang Lanjutan dan Kotak Gear

Batang yang dipanjangkan menanggung beban kilasan berulang dalam kitaran pembukaan dan penutupan jangka panjang, jadi bahan keluli tahan karat berkekuatan tinggi 410 atau keluli aloi 4140 diguna pakai, dengan kawalan kekerasan yang ketat untuk mengelakkan pedih dan patah semasa penghantaran tork. Lengan pelindung luar batang yang dipanjangkan menggunakan paip keluli lancar dengan salutan anti-karat, mengasingkan kelembapan tanah bawah tanah dan saluran paip wap penebat haba daripada menghubungi aci teras penghantaran tork, memanjangkan hayat perkhidmatan pemasangan batang yang dipanjangkan yang ditanam di bawah tanah selama bertahun-tahun.

Roda cacing dan cacing di dalam kotak gear menggunakan struktur cacing keluli karbon padanan aloi gangsa, yang membentuk pasangan geseran pelincir sendiri semasa putaran meshing, mengurangkan kekerapan penyelenggaraan gris biasa. Cangkang kotak gear menggunakan aloi aluminium tuang dengan berat ringan dan rintangan pengoksidaan yang kuat, yang tidak akan menghasilkan lapisan karat berat untuk menyekat putaran roda tangan selepas pendedahan luar jangka panjang atau penempatan peti besi bawah tanah.

3. Aliran Pemasangan Standard untuk Susun Atur Saluran Paip Terkubur dan Bertebat

3.1 Saluran Paip Pra-Pemasangan dan Langkah Pengesahan Parameter

Sebelum mengangkat dan menyambungkan badan injap, juruteknik perlu mengesahkan tiga teras parameter tersuai produk untuk dipadankan dengan susun atur saluran paip di tapak: kedalaman terkubur sebenar atau ketebalan penebat untuk menentukan panjang batang lanjutan yang diperlukan, tekanan nominal saluran paip untuk memilih gred tekanan bebibir yang sepadan, dan jenis sederhana untuk memeriksa sama ada cakera dan gred bahan pengedap memenuhi keperluan anti-karat. Panjang batang yang tidak sepadan akan menyebabkan roda tangan gear tenggelam ke dalam peti besi yang tertimbus atau dilindungi oleh penebat saluran paip, kehilangan kebolehkendalian; gred tekanan bebibir yang tidak sepadan akan menyebabkan kebocoran gasket bebibir di bawah tekanan reka bentuk saluran paip.

Bersihkan permukaan pengedap bebibir saluran paip hadapan dan belakang dengan teliti, keluarkan sanga kimpalan, bintik karat dan lampiran zarah keras, untuk mengelakkan kerosakan calar pada gasket pengedap elastik semasa mengetatkan bolt. Letakkan gasket rata bukan logam yang dipadankan di antara dua kumpulan bebibir, dan selaraskan semua lubang bolt bebibir secara mendatar untuk mengelakkan penyemperitan eksentrik gasket yang disebabkan oleh pemasangan mengimbangi badan injap, yang akan membentuk laluan kebocoran sederhana tempatan selepas operasi jangka panjang.

3.2 Talian Paip Terkubur Khas Tetap dan Operasi Perlindungan Batang

Selepas bebibir badan injap diketatkan sepenuhnya dan diikat dengan urutan pengetatan simetri silang, isi pasir berperingkat di sekeliling badan injap untuk pemadatan berlapis, elakkan batu keras besar yang menyemperit terus cangkang injap untuk menghasilkan ubah bentuk setempat. Lengan pelindung luar batang yang dilanjutkan perlu dibalut dengan bahan bergelung anti-karat kalis air dari badan injap ke platform operasi tanah, menyekat air bawah tanah dan tanah yang menghakis daripada menyentuh bahagian logam batang. Penutup lubang pelindung berongga dikhaskan di hujung tanah batang, yang boleh dibuka terus untuk mengendalikan roda tangan tanpa penggalian tanah kawasan besar semasa pemeriksaan dan pelarasan kemudian.

Untuk pemasangan saluran paip dalaman berpenebat tebal, simpan saluran menegak yang sepadan dengan diameter luar batang yang dilanjutkan pada kedudukan pembalut penebat saluran paip, jangan balut kapas penebat haba di sekeliling kotak gear dan bahagian terdedah batang, untuk mengelakkan pengumpulan haba daripada mempercepatkan kemerosotan gris pelincir gear dan penuaan bahagian pengedap pembungkusan atas. Selepas pemasangan, jalankan ujian pembukaan dan penutupan lejang penuh roda tangan untuk mengesahkan bahawa cakera berputar tanpa jamming dan petunjuk skala sudut adalah konsisten dengan keadaan pemintasan aliran sebenar.

• Pengetatan bolt bebibir simetri silang untuk mengelakkan kebocoran penyemperitan eksentrik gasket
• Balutan pelindung kalis air untuk bahagian tertanam batang yang dipanjangkan terhadap kakisan tanah
• Simpan saluran menegak bebas untuk batang untuk mengelakkan kotak gear pembalut penebat
• Ujian penutupan bukaan lejang penuh untuk menghapuskan bahaya tersembunyi gangguan cakera selepas pemasangan

4. Senario Aplikasi Saluran Paip Perindustrian dan Perbandaran Utama

4.1 Bekalan Air Bawah Tanah Perbandaran dan Rangkaian Paip Perlindungan Kebakaran

Saluran paip pengagihan air perbandaran bandar dan paip cincin pemadam kebakaran yang tertimbus adalah medan yang paling banyak digunakan untuk injap bebibir batang yang dipanjangkan ini. Kebanyakan cawangan saluran paip utama diletakkan di bawah permukaan jalan atau tanah tali pinggang hijau, dan injap batang pendek biasa memerlukan penggalian jalan berskala besar setiap kali pelarasan aliran atau penyelenggaraan pemotongan saluran paip dijalankan, yang membawa gangguan besar kepada lalu lintas bandar dan kehidupan harian penduduk.Injap Rama-Rama Bebibir Batang Dilanjutkanmemanjangkan roda tangan gear operasi ke kedudukan telaga pemeriksaan tanah, dan semua operasi pembukaan, penutupan dan pendikit aliran boleh diselesaikan hanya dengan membuka penutup telaga, tanpa penggalian permukaan jalan dan kerja pembinaan timbus tanah saluran paip.

Talian paip perlindungan kebakaran perbandaran memerlukan prestasi pengedap yang stabil di bawah lonjakan tekanan serta-merta apabila pam kebakaran bermula. Sambungan tegar bebibir dua dan struktur cincin pengedap elastik berbilang lapisan boleh menanggung kesan tekanan serta-merta tanpa resapan sederhana. Struktur pengunci diri gear cacing boleh memastikan injap terbuka sepenuhnya untuk masa yang lama dalam keadaan siap sedia setiap hari, dan tidak akan ditutup secara automatik disebabkan oleh getaran kesan aliran air saluran paip, memastikan laluan air pemadam kebakaran yang tidak terhalang dalam tempoh tindak balas kecemasan.

4.2 Talian Paip Penghantar Sederhana Bertebat Kilang

Loji kimia wap suhu tinggi, minyak panas dan saluran paip air garam yang disejukkan semuanya memerlukan lapisan penebat haba yang tebal untuk mengurangkan kehilangan suhu sederhana dan mengelakkan kemalangan melecur permukaan untuk pengendali di tapak. Jika injap rama-rama batang pendek standard diguna pakai, lapisan penebat di sekeliling injap mesti dibuka setiap kali aliran dilaraskan, dan kapas penebat haba baharu perlu dibalut semula selepas operasi, mengakibatkan pembaziran berulang bahan penebat haba dan kehilangan haba yang kerap pada saluran paip. Struktur batang yang dipanjangkan memisahkan kotak gear operasi dari kawasan pembalut penebat, penebat saluran paip boleh terus dibalut secara keseluruhan tanpa pemotongan tempatan, mengekalkan kesan penebat haba yang lengkap bagi keseluruhan saluran paip untuk masa yang lama.

Pemprosesan makanan berskala besar dan saluran paip peredaran air bersih kilang farmaseutikal juga memilih injap rama-rama bebibir ini dengan pemacu gear batang lanjutan. Bahagian sederhana sentuhan keluli tahan karat penuh sepadan dengan piawaian pengeluaran kebersihan, dan mod operasi gear merealisasikan peraturan aliran julat kecil yang tepat, yang boleh mengawal aliran sederhana yang diperlukan oleh peralatan pengeluaran secara stabil tanpa turun naik aliran besar serta-merta yang menjejaskan kestabilan pemprosesan produk.

4.3 Letak Air Hujan Bawah Tanah dan Saluran Paip Kumbahan

Kampus, taman perindustrian dan komuniti kediaman tertimbus air hujan dan paip cawangan kumbahan tertimbus di bawah tanah hijau dan kaki lima, dengan telaga pemeriksaan bertaburan dikhaskan pada selang waktu. Reka bentuk batang injap yang dipanjangkan dengan sempurna sepadan dengan kedalaman menegak telaga pemeriksaan ini, kakitangan penyelenggaraan boleh terus mencapai roda tangan gear di mulut telaga tanpa menuruni telaga dalam untuk operasi. Salutan anti-karat epoksi badan injap besi mulur menahan hakisan jangka panjang kumbahan yang mengandungi kekotoran organik, dan cincin pengedap luar yang boleh diganti boleh dikekalkan di tapak tanpa pembongkaran injap penting dari saluran paip.

• Paip air tertanam perbandaran menghapuskan kerja penggalian jalan semasa pelarasan injap
• Saluran paip kilang berpenebat mengelakkan pemotongan berulang dan pembungkusan semula kapas haba
• Pengunci sendiri gear saluran paip api menghalang penutupan secara tidak sengaja di bawah getaran aliran air
• Salutan anti-karat paip kumbahan menyesuaikan hakisan sederhana organik jangka panjang

6. Pemeriksaan Berkala dan Garis Panduan Penyelenggaraan Anti-Karat Jangka Panjang

Persekitaran pemasangan yang terkubur dan terlindung mempercepatkan penuaan komponen luaran injap, jadi kitaran pemeriksaan dan penyelenggaraan berkala yang piawai mesti dirumus mengikut keadaan kerja yang berbeza untuk mengelakkan kegagalan pengedap secara tiba-tiba atau gangguan penghantaran semasa operasi saluran paip.Injap Rama-Rama Bebibir Batang Dilanjutkanmempunyai reka bentuk bahagian haus yang boleh diganti, kebanyakan operasi penyelenggaraan boleh disiapkan di tapak tanpa penutupan saluran paip dan pembongkaran injap integral, dengan banyaknya mengurangkan tempoh masa henti sistem saluran paip yang disebabkan oleh kerja penyelenggaraan.

6.1 Item Pemeriksaan Rutin Bulanan untuk Bahagian Operasi Gear

Buka penutup lurang tanah atau saluran operasi yang dikhaskan penebat saluran paip, putar roda tangan ke depan dan ke belakang untuk membuka dan menutup lejang penuh, perhatikan sama ada proses putaran mempunyai sekatan yang tidak normal dan bunyi geseran yang tidak normal. Periksa penuding skala sudut kotak gear untuk mengesahkan bahawa darjah pembukaan yang ditunjukkan adalah konsisten dengan keadaan pemintasan aliran sebenar cakera. Lapkan habuk permukaan dan kotoran lumpur lembap pada cangkang kotak gear, periksa sama ada terdapat kesan resapan sederhana di hujung atas pembungkus batang, dan rekod jumlah resapan untuk susunan penggantian pembungkusan berikutnya.

Untuk kotak gear yang dipasang di telaga pemeriksaan lembap bawah tanah, lap cangkerang luar dengan kain kering setiap bulan untuk mengeluarkan titisan air pekat yang melekat pada permukaan, menghalang kakisan lembap jangka panjang permukaan cangkerang aloi aluminium daripada menghasilkan kerosakan tebuk pada rongga gris pengedap dalaman. Jika rintangan putaran roda tangan jelas meningkat berbanding rekod pemeriksaan sebelumnya, gris pelincir tambahan perlu disuntik ke dalam kotak gear melalui muncung suntikan gris yang dikhaskan.

6.2 Penyelenggaraan Penggantian Anti-Kakisan Dalam dan Pengedap Tahunan

Lakukan pemeriksaan anti-karat sepenuhnya pada lengan pelindung luar batang yang dilanjutkan setiap tahun, periksa sama ada bahan bergelung anti-karat kalis air luar telah retak, jatuh dan resapan air tanah ke dalam celah lengan. Bahagian pembalut anti-karat yang rosak perlu dilukai semula dengan bahan bergelung kalis air baharu, dan celah sambungan dimeterai dengan gam pengedap anti-karat untuk menyekat sentuhan sederhana menghakis bawah tanah dengan batang logam.

Keluarkan gelang pengedap elastik yang sudah tua di dalam badan injap melalui pembongkaran bebibir semasa penyelenggaraan penutupan saluran paip tahunan, gantikannya dengan gelang pengedap baharu yang sepadan dengan suhu sederhana dan gred kakisan. Periksa tahap calar dan kakisan permukaan cakera rama-rama, gilap dan baiki bintik-bintik karat kecil pada permukaan cakera, dan lakukan rawatan salutan anti-karat tambahan sebelum pemasangan semula ke dalam badan injap. Semua aksesori pengedap lama yang diganti dikelaskan dan dikitar semula mengikut piawaian pengurusan sisa industri tanpa dibuang secara rawak.

• Ujian putaran roda tangan lejang penuh bulanan untuk menyaring bahaya tersembunyi kesesakan penghantaran
• gris pelincir gear tambahan yang tepat pada masanya apabila tork putaran meningkat dengan jelas
• Pembalut semula tahunan lapisan anti-karat luar batang yang rosak
• Gantikan cincin pengedap dalam yang sudah tua semasa penyelenggaraan penutupan biasa saluran paip
