Injap pintu baji gangsa

Waits Valve Tinggi Gangsa Gangsa Gangsa ValveBronze Gerbang Gerbang Biji Mengadopsi badan injap gangsa, trim injap gangsa, sambungan berulir dan penutup injap mengikut spesifikasi ASTM B62. Ia juga mengadopsi reka bentuk gerbang baji ketepatan. Bahan gangsa aluminium kekuatan tinggi tahan terhadap kakisan/haus. Pelbagai kaedah pemacu/sambungan sesuai untuk pelbagai saluran paip.

Hantar Pertanyaan

Penerangan Produk

Untuk injap Waits Valve Lama Gangsa Gangsa Gangsa, pintu gerbang secara beransur -ansur diangkat dan jauh dari permukaan pengedap tempat duduk injap dengan berputar roda tangan atau memandu batang injap melalui peranti pemacu. Julat tekanan CL150 ~ CL300 PN10 ~ PN16. Injap mengamalkan operasi batang yang semakin meningkat dan dilengkapi dengan cakera baji pepejal. Tidak sesuai untuk air minuman. Selamat datang untuk menghantar mesej kepada kami untuk memberitahu kami tentang kandungan yang disesuaikan, kami berada dalam talian pada bila -bila masa!

Prinsip Kerja:
Apabila ketinggian lif pintu mencapai kira -kira 1 kali diameter nominal injap, saluran bendalir tidak dibatalkan dan injap dibuka sepenuhnya. Dalam penggunaan sebenar, bahagian atas batang injap biasanya digunakan sebagai petunjuk pembukaan penuh. Selepas mencapai kedudukan teratas, roda tangan biasanya bertukar 1/2 hingga 1 giliran sebagai kedudukan terbuka sepenuhnya untuk mengelakkan penguncian disebabkan oleh perubahan suhu. Apabila roda tangan atau peranti pemacu diputar ke arah yang bertentangan, batang injap memacu pintu ke turun, dan permukaan pengedap pintu secara beransur -ansur sesuai dengan permukaan pengedap tempat duduk injap. Pengedap dicapai dengan menekan pintu erat terhadap kerusi injap melalui daya luaran atau tekanan sederhana untuk mengelakkan aliran medium.

Standard Pelaksanaan-Gegaran Gangsa Gangsa
Piawaian reka bentuk	API600/API6D EN1074-1
Standard Flange	ASME B16.5/ASME B16.47- A/B/EN1092
Sambungan	Rf.rtj, ff.bw.sw
Penerimaan ujian	API 598
Panjang struktur	API 6D ASME B16.10 EN558
Tekanan dan penilaian suhu	ASME B16.34
Ujian kebakaran	API 6FA API 607
Standard kebocoran rendah	ISO 15848-1, API 622
Reka bentuk anti-karat	NACE MR 0175

Injap pintu baji permohonan
Saiz	NPS 1/2 "~ NPS 12" DN50 ~ DN300
Julat tekanan	CL150 ~ CL300 PN10 ~ PN16
Julat suhu	-20 ℃ ~ 250 ℃
Permohonan	Berkenaan dengan air, air laut, minyak, stim, gas asli dan cecair yang lemah. Jenis meterai keras boleh mengendalikan medium yang mengandungi zarah atau suhu tinggi.
Mod pemacu	Operasi Handwheel, Gear yang Dikendalikan, Dikendalikan Pneumatik, Dikendalikan Elektrik, Beroperasi Hidraulik
Badan injap	Al - gangsa
Kerusi injap	EPDM, PTFE, NBR. Al - gangsa, int+stl
Batang injap	F304 -F316, AL - Gangsa

Ciri -ciri prestasi
Injap pintu gerbang gangsa mempunyai saluran media lurus di dalam badan injap, yang mempunyai rintangan bendalir yang rendah, dan media mengalir dalam garis lurus dengan rintangan aliran yang rendah, yang dapat mengurangkan kehilangan tekanan sistem dengan berkesan.
Berbanding dengan injap berhenti, arah pergerakan pintu gerbang berserenjang dengan arah aliran medium, menjadikan pembukaan dan penutup lebih mudah.
Medium boleh mengalir di kedua -dua arah, dan tidak perlu mempertimbangkan arah aliran medium semasa pemasangan, yang mudah untuk pemasangan dan digunakan dalam sistem saluran paip yang berbeza. Ia mempunyai penampilan yang mudah dan panjang struktur yang agak pendek, yang lebih berfaedah pada masa -masa di mana ruang pemasangan terhad. Ia mempunyai proses pembuatan yang baik dan pelbagai aplikasi.
Produk ini boleh dikendalikan tangan; Gear beroperasi; Pneumatik dikendalikan; Elektrik beroperasi; Hidraulik dikendalikan

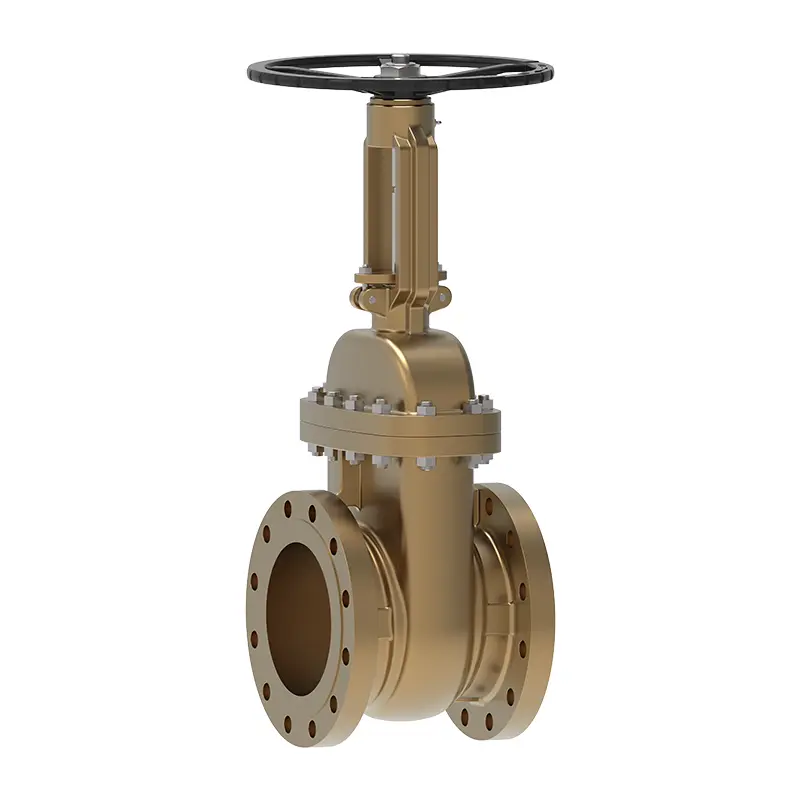

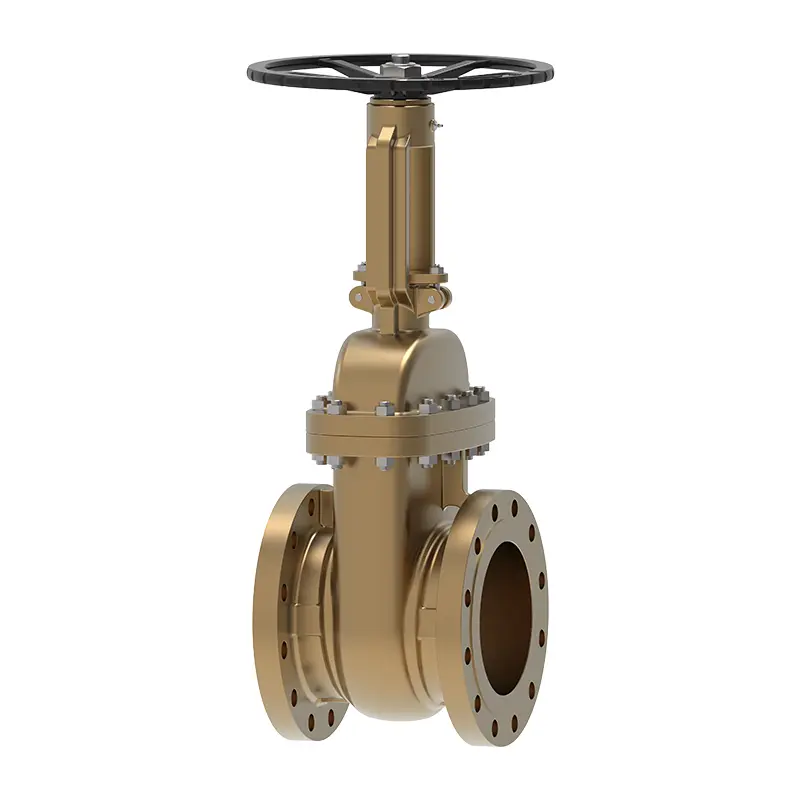

Bronze Wedge Gate Valve
