Injap Bola Trunnion

Waits Valve, dengan barisan pengeluarannya yang lengkap, boleh memberikan anda produk injap bola trunnion. Kami mempunyai pengalaman yang kaya dalam reka bentuk dan pembuatan injap, menegaskan kualiti produk dan perkhidmatan berkaitan, harga produk keutamaan dan penghantaran tepat pada masanya. Kami mempertimbangkan sepenuhnya aplikasi yang berbeza dan menerima pakai piawaian pembuatan yang berbeza, seperti API6D/ ISO17292/BS5351, dsb.

Hantar Pertanyaan

Penerangan Produk

Injap bola Trunnion ialah injap bola keluli, yang direka bentuk dan dihasilkan dengan pertimbangan penuh prestasi dan keseluruhan hayat penggunaan. Badan injap ditempa dengan bahan berkualiti tinggi, bola dipasang, dan bebibir tengah dan leher dikunci. Kerusi injap hulu dan hilir adalah kesan omboh tunggal, fungsi DBB. Pada masa yang sama, terdapat tiga struktur untuk pengedap antara kerusi injap dan bola:

1. Struktur pengedap lembut tradisional;

2. Struktur meterai cincin segi tiga;

3. Struktur meterai keras.

Piawaian Pelaksanaan

Piawaian reka bentuk	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Piawaian bebibir	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Kaedah sambungan	RF, RTJ, BW
Ujian dan penerimaan	API598, API 6D, BS12569;
Panjang struktur	ASME B16.10, BS 558, BS12982, ISO 5752;
Tahap tekanan dan suhu	ASME B16.34、
Keperluan perlindungan kebakaran	API6FA API607
Piawaian kebocoran yang rendah	ISO 15848-1, API 622
Reka bentuk anti-karat	NACE MR 0103，NACE MR 0175

Permohonan

Saiz	NPS 1” ~ 60” DN25~DN1500
Julat tekanan	Kelas150~ 2500 PN10-PN420
Julat suhu	；-196℃ ~ +260℃
Julat aplikasi	Air paip, kumbahan, pembinaan, petroleum, industri kimia, makanan, perubatan, tekstil, elektrik, pembinaan kapal, metalurgi, sistem tenaga, dsb.
Mod memandu	Turbin, pneumatik, elektrik
Badan injap	Penempaan: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Tuangan：A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
bola	Sfera： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Cincin sokongan tempat duduk injap	Cincin sokongan tempat duduk： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Sisipan tempat duduk injap	PTFE, RPTFE, Nylon, Devlon, PEEK
Batang injap	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Ciri Prestasi

1. Batang injap direka untuk mengelakkan batang injap daripada terkeluar daripada badan injap akibat operasi yang tidak betul.
2. Injap bola trunnion mempunyai peranti kalis api dan anti statik.
3. Pelabuhan suntikan gris pengedap kecemasan direka pada pengedap tempat duduk injap dan pengedap batang injap. Pengedap biasa tidak bergantung pada gris pengedap. Apabila permukaan pengedap rosak dan menyebabkan kebocoran, gris pengedap boleh disuntik untuk pembaikan kecemasan. Setiap port suntikan gris dilengkapi dengan injap suntikan gris dan injap sehala tertanam.
4. Injap saliran dipasang pada kedudukan terendah badan injap untuk membuang dan mengalirkan rongga injap; injap bolong dipasang pada bahagian atas badan injap untuk mengeluarkan dan membersihkan rongga injap dalam talian. Injap longkang dan injap bolong boleh menjadi injap pengasingan atau sambungan pelepasan khas untuk memastikan keselamatan, kebolehpercayaan dan kemudahan.
5. Ia dilengkapi dengan plat sambungan yang boleh memadankan pelbagai peranti pemacu, termasuk pemegang, gear cacing, sambungan elektrik, pneumatik, gas-cecair, pautan elektro-hidraulik, dsb.
6. Injap dengan hujung yang dikimpal boleh melaraskan bahan hujung injap (bahagian peralihan) mengikut gred bahan saluran paip pengguna untuk memastikan kebolehsuaian dan kebolehkimpalan kekuatan bahan. Untuk injap dengan lengan di kedua-dua hujung, panjang lengan boleh memastikan bahawa operasi kimpalan di tapak tidak menjejaskan bahan pengedap.
7. Reka bentuk terkubur. Untuk injap tertimbus, batang injap dipanjangkan mengikut keperluan projek untuk memudahkan operasi di atas tanah, dan suntikan gris, pelepasan kumbahan dan peranti pengudaraan yang sepadan dilanjutkan dari paip ke tanah. Ketinggian injap yang tertimbus dan dinaikkan disediakan oleh pelanggan.

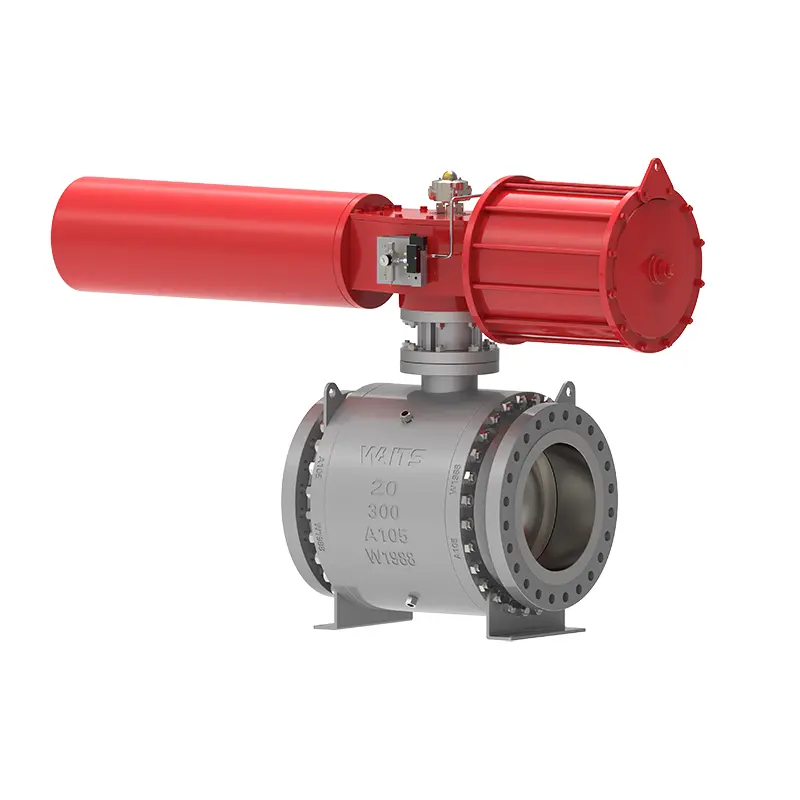

Trunnion Ball Valve
