Injap rama -rama wafer gangsa

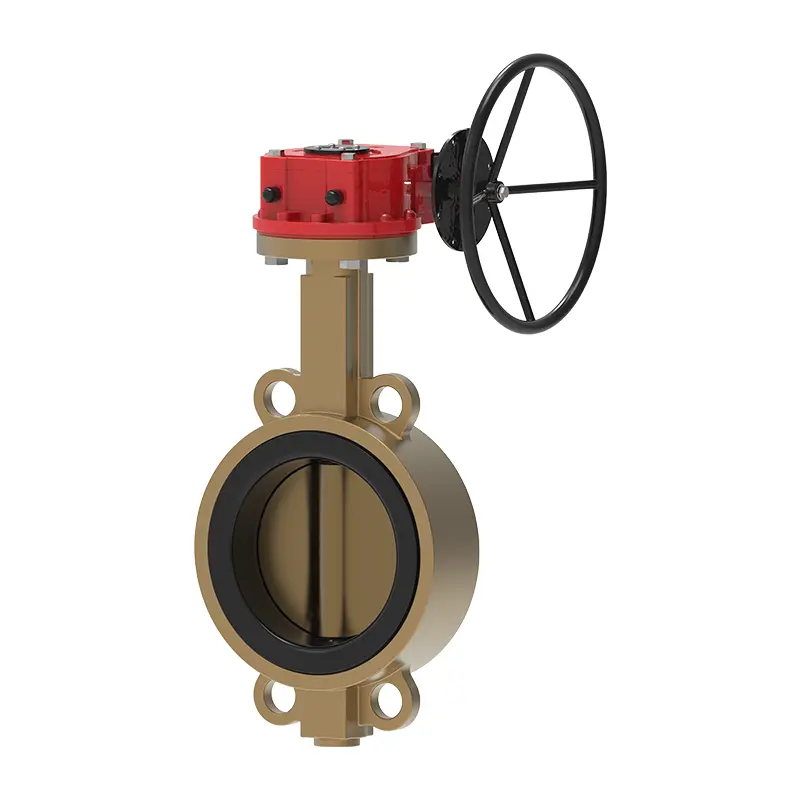

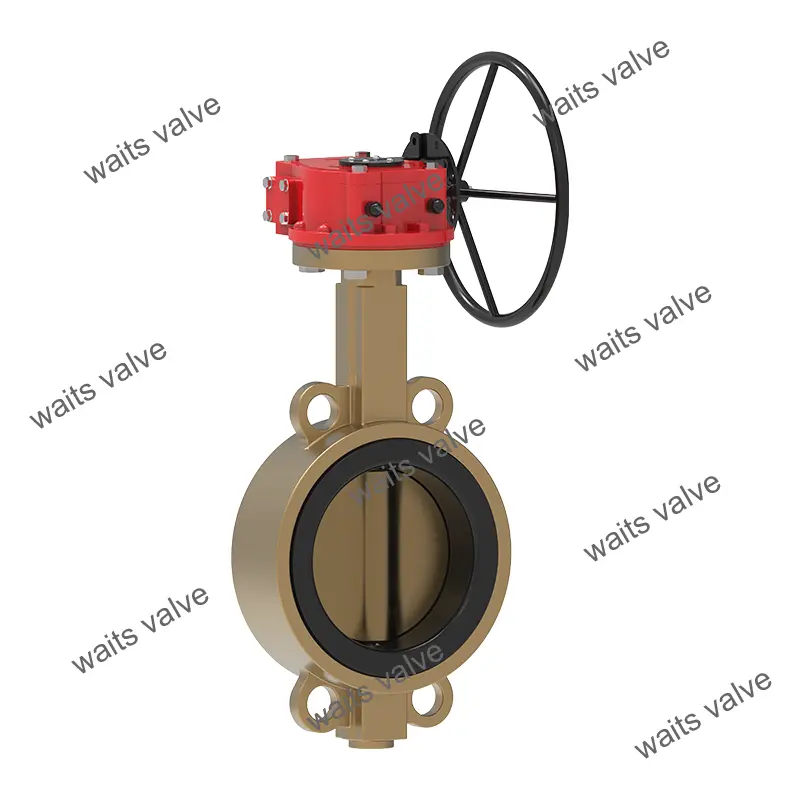

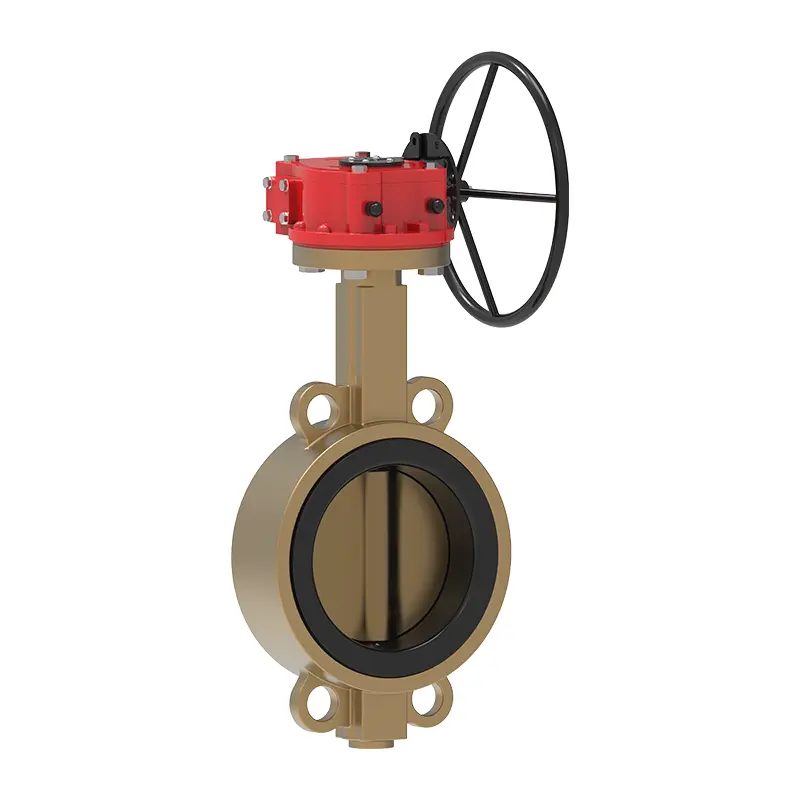

Waits Valve Ltd.'s Bronze Wafer Butterfly Valve adalah injap berputar dengan petunjuk visual sama ada injap terbuka sepenuhnya. Dengan reka bentuk eksentrik dua atau tiga kali ganda yang berkesan mengurangkan haus permukaan meterai dan menurunkan tork operasi, anda boleh menggunakan injap ini selama bertahun -tahun untuk satu dolar, datang dan berunding dengan kami!

Hantar Pertanyaan

Penerangan Produk

Waits Valve Bronze Wafer Butterfly Injap biasanya digunakan dalam sistem perlindungan kebakaran sebagai injap kawalan sistem dan injap zon. Ia menggunakan teknologi kimpalan roll automatik untuk membentuk penghalang logam antara medium bendalir dan atmosfera. Waits Valve dilengkapi dengan kotak gear yang dikendalikan oleh roda tangan yang perlahan untuk mengurangkan risiko tukul air.
Ia menggunakan struktur belos di dalam: hujung bawah belos keluli tahan karat dikimpal ke batang injap untuk mengelakkan cecair proses daripada mengikis batang injap; Hujung lain dari belos membentuk meterai statik antara badan injap dan bonet. Reka bentuk meterai berganda ini memastikan bahawa walaupun belos gagal, pembungkusan batang injap masih boleh menghalang kebocoran. Bellows dikimpal ke batang injap untuk mengekalkan prestasi operasi yang stabil dan mengelakkan getaran batang injap yang disebabkan oleh pergerakan teras injap. Injap ini sesuai untuk saluran paip yang membawa bahan stim, mudah terbakar dan bahan letupan, minyak terma, kesucian tinggi dan bahan toksik.

Piawaian Pelaksanaan-Gangsa Gangsa Wafer Butterfly Injap
Piawaian reka bentuk	API 609, EN593
Standard Flange	ASME B16.5/ASME B16.47- A/B/EN1092-1/
Sambungan	Rf, ff
Penerimaan ujian	API 598 EN12266
Panjang struktur	API609/EN558
Tekanan dan penilaian suhu	ASME B16.34
Ujian kebakaran	/
Standard kebocoran rendah	ISO 15848-1, API 622
Reka bentuk anti-karat	NACE MR 0175

Injap rama-rama wafer gangsa permohonan
Saiz	NPS 2 "~ NPS48" DN50 ~ DN1200
Julat tekanan	CL125 ~ CL150 PN6 ~ PN16
Julat suhu	-20 ℃ ~ 200 ℃
Permohonan	Air, minyak, gas, air laut dan cecair yang lemah menghakis
Mod pemacu	tuil, elektrik, pneumatik, hidraulik, gear
Badan injap	Al - gangsa
Teras injap	Al - gangsa
Permukaan pengedap	EPDM, PTFE, NBR
Batang injap	Keluli tahan karat 416, F316, F304 atau AL - Gangsa

Ciri -ciri
Semua injap dilengkapi dengan pemasangan suis anti-pemantauan pra-lawak terbina dalam. Suis anti-pemecatan akan menghantar isyarat bahawa cakera injap telah berpindah dari kedudukan terbuka sepenuhnya.
Julat tekanan:
CL125 ~ CL150 PN6 ~ PN16
Saiz:
NPS 2 "~ NPS48" DN50 ~ DN1200
Semua injap dilengkapi dengan perhimpunan suis anti-Tamper,
Sesuai untuk kegunaan dalaman dan luaran.
Dengan fungsi pembukaan perlahan dan perlahan, ia dapat menghalang kerosakan yang mudah
Injap rama -rama wafer gangsa yang menunggu menawarkan pembinaan yang mudah dan padat, memaparkan saiz kecil, ringan, dan komponen minimum untuk pemasangan mudah, pembongkaran, penyelenggaraan, dan pemasangan dalam sebarang kedudukan. Operasi mudahnya membolehkan cakera berputar 0 ° -90 ° di sekitar paksi untuk pembukaan/penutupan cepat dengan hanya giliran 90 °, memberikan ciri-ciri kawalan cecair yang sangat baik.
Dengan prestasi pengedap yang boleh dipercayai, ia menggunakan pengedap lembut biasanya getah atau bahan elastik lain yang tertanam di sekitar cakera atau di dalam badan injap untuk memastikan penutupan yang ketat, menjadikannya sesuai untuk pelbagai media, terutamanya dalam aplikasi permintaan meterai yang tinggi.
Dibuat dari gangsa aluminium, ia mempunyai rintangan kakisan, sesuai untuk saluran paip dengan media yang menghakis seperti air laut, asid, dan alkali, memanjangkan hayat perkhidmatan injap.
Penerapannya yang luas membolehkan penggunaan dalam keadaan yang keras seperti desulfurisasi, vakum, dan sistem penyahgaraman air laut melalui pilihan bahan (mis., Cakera dan bahan tempat duduk yang berbeza) dan sambungan cakera cakera tanpa pinless.

Bronze Wafer Butterfly Valve
