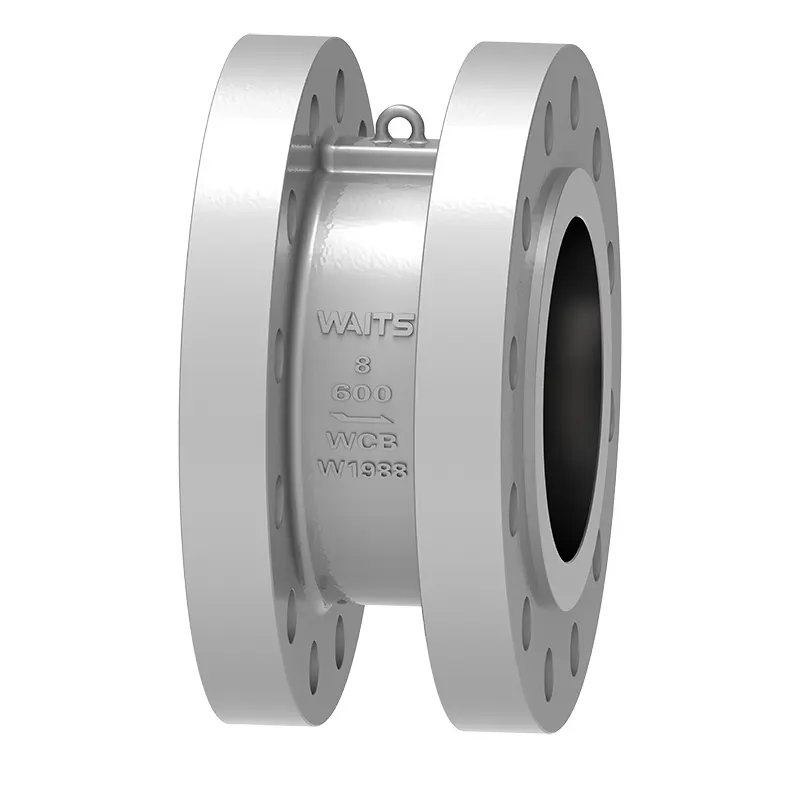

Injap Semak Dwi Plat

Sebagai pengeluar injap profesional, Waits boleh menyokong pengeluaran injap sehala dwi plat tersuai untuk memenuhi keperluan pelanggan yang berbeza dengan lebih baik. Dari segi pengedap, injap sehala ini boleh dalam pelbagai bentuk seperti getah, PTFE, dan badan. Penyesuaian boleh memenuhi piawaian yang berbeza seperti API/DIN/JIS mengikut keperluan pelanggan.

Hantar Pertanyaan

Penerangan Produk

Plat rama-rama injap sehala plat dwi ialah dua separuh bulatan, dan cakera injap pegas digantung pada pin menegak pusat. Apabila injap dibuka, daya gabungan cecair berada di tengah permukaan pengedap cakera injap, dan titik tindakan daya sokongan spring berada di tengah permukaan cakera injap, supaya akar injap cakera dibuka terlebih dahulu, dengan itu mengelakkan kehausan permukaan pengedap yang berlaku apabila cakera injap injap konvensional lama dibuka, dan dengan berkesan meningkatkan ketahanan.
Apabila kadar aliran menjadi perlahan, di bawah tindakan daya tindak balas spring kilasan, cakera injap secara beransur-ansur menghampiri tempat duduk injap, dan injap sehala plat dwi memasuki peringkat penutupan perlahan. Apabila bendalir mengalir balik, tindakan gabungan daya cakera injap dan daya tindak balas spring kilasan meningkatkan penutupan cakera injap dengan sewajarnya, memasuki peringkat penutupan pantas. Ini berkesan mengurangkan kesan tukul air dan mengurangkan bahaya tukul air. Apabila menutup, tindakan titik daya spring menyebabkan bahagian atas cakera injap ditutup terlebih dahulu, menghalang akar cakera injap daripada menggigit.

Piawaian Pelaksanaan

Piawaian reka bentuk	API594, API6D, ASME B16.34
Piawaian bebibir	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Kaedah sambungan	Jenis wafer, Jenis Bebibir, Taip Lug,
Ujian dan penerimaan	API598, API 6D,
Panjang struktur	API594, API6D, DIN3202
Tahap tekanan dan suhu	ASME B16.34, DIN2401
Reka bentuk anti-karat	NACE MR 0103, NACE MR 0175.ISO15156

Permohonan

Saiz	NPS 2”~ NPS 60″ DN50 ~ DN1500
Julat tekanan	CL150 ~CL2500 PN10~ PN420
Julat suhu	；-196°C ~ +600°C
Julat aplikasi	Ia sesuai untuk pelbagai media seperti air, minyak wap, asid nitrik, asid asetik, media pengoksidaan kuat, dll.
Badan injap	Penempaan: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Tuangan：A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Plat injap	Penempaan: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Tuangan：A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Tempat duduk injap	Bahan badan, 13CR, keluli tahan karat 304/316, monel, karbida bersimen, aloi 20, aloi tembaga, dsb.
Batang injap	A182 F6a,17-4PH，F304 F316, F51, ...

Ciri Prestasi

1. Injap sehala plat dwi terdiri daripada badan injap, cakera injap, aci injap dan spring, dan lain-lain. Ia menggunakan sambungan jenis pengapit dan struktur padat.
2. Plat rama-rama ialah dua separuh bulatan, dan spring digunakan untuk set semula paksa. Permukaan pengedap boleh dikimpal dengan bahan tahan haus atau dilapisi dengan getah. Ia mempunyai pelbagai kegunaan dan pengedap yang boleh dipercayai.
3. Lejang penutup cakera injap adalah pendek, dan ia dimuatkan dengan spring, dengan kelajuan penutupan yang cepat, yang boleh mengurangkan fenomena tukul air.
4. Ia sesuai untuk majlis dengan ruang pemasangan terhad, dan boleh digunakan untuk saluran paip mendatar atau menegak.
5. Ia boleh digunakan untuk pelbagai media seperti air, minyak wap, asid nitrik, asid asetik, medium pengoksidaan kuat, dll.
