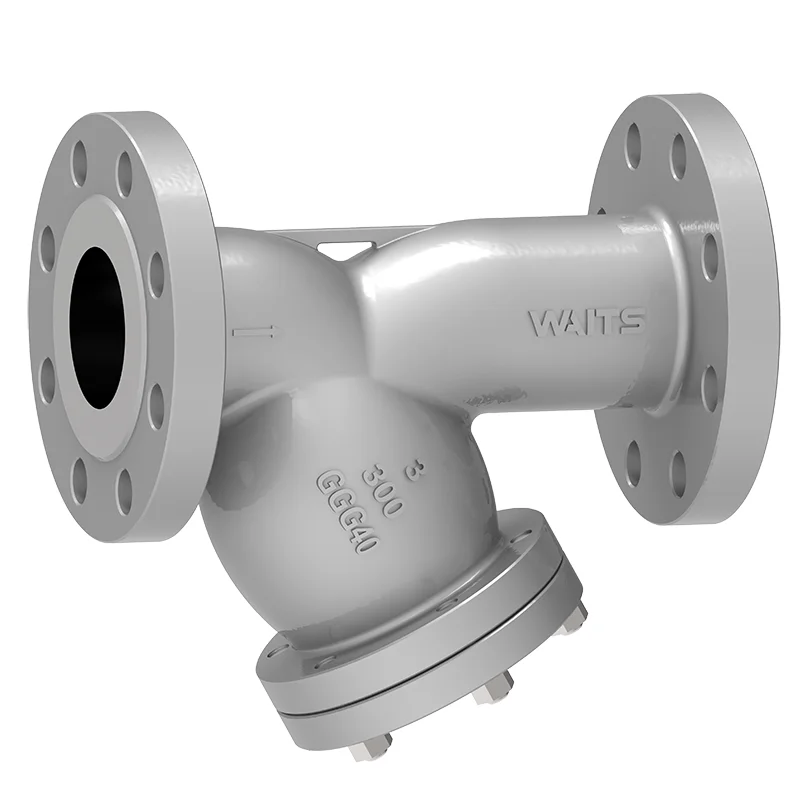

Ductile Iron Y-Strainer

Waits injap Iron Y-Strainer menggunakan kekuatan tinggi satu keping dan shell besi mulur berkualiti tinggi untuk melindungi sistem saluran paip. Jenis Y yang direka oleh pasukan kami dapat menapis kekotoran dengan berkesan dengan kehilangan tekanan rendah. Apabila anda bekerja di saluran paip perindustrian dan sivil, anda akan memikirkan produk ini sebagai sangat berguna dan berguna kepada anda!

Hantar Pertanyaan

Penerangan Produk

Waits injap Iron Iron Baki besi mul-strainer membantu menapis bahan partikulat. Penapis jenis Y mengandungi pelbagai antara muka berulir untuk menghubungkan titik PT, pelabuhan dan aksesori ekzos. Di samping itu, ia juga dilengkapi dengan penapis berlubang keluli tahan karat bersepadu. Reka bentuk yang ketat ini adalah asas untuk ketenangan fikiran anda!

Prinsip kerja

Apabila bendalir memasuki penunggang besi yang menunggu Y-strainer dari saluran paip, ia mula-mula mengalir ke dalam rongga "Y" berbentuk. Di bawah tindakan penapis, kekotoran dipintas di luar penapis, manakala cecair bersih melewati penapis ke saluran penapis dan terus mengalir dalam saluran paip. Apabila proses penapisan berterusan, kekotoran secara beransur -ansur berkumpul di permukaan penapis. Apabila penapis tersumbat ke tahap tertentu, perbezaan tekanan antara salur masuk dan keluar penapis akan meningkat, yang mempengaruhi aliran normal bendalir. Pada masa ini, penapis perlu dibersihkan atau diganti.

Piawaian Pelaksanaan-Besi Y-Strainer
Piawaian reka bentuk	API 6D, EN1074
Standard Flange	ASME B16.5/ASME B16.47- A/B/EN1092-1/
Sambungan	NPT, RF, FF, RTJ, BW, SW
Penerimaan ujian	API 598 EN12266
Panjang struktur	API6D/ASME B16.10/EN558
Tekanan dan penilaian suhu	ASME B16.34
Ujian kebakaran	API 6FA API607
Standard kebocoran rendah	ISO 15848-1, API 622
Reka bentuk anti-karat	NACE MR 0175
Permohonan-‌ductile Iron Y-Strainer
Saiz	NPS 1/4 "~ NPS 12" DN6 ~ DN300
Julat tekanan	CL125 ~ CL150 PN10 ~ PN25
Julat suhu	-20 ℃ ~ 300 ℃
Permohonan	Air sejuk, air panas (suhu biasanya ≤120 ℃, perhatian harus dibayar kepada kestabilan haba besi tuang); Air domestik, air yang beredar perindustrian, air api, udara termampat (tekanan hendaklah ≤1.6mpa untuk mengelakkan tekanan besi yang lebih tinggi); Gas bukan korosif (seperti nitrogen, karbon dioksida, dan lain-lain); Minyak pelincir, minyak hidraulik (minyak tidak menghakis, pengedap perlu disahkan); Bahan api yang rendah (seperti diesel, hubungan jangka panjang dengan pelarut yang kuat harus dielakkan).
Badan injap	Besi tuang
Penapis	F304, F304L, F316, F316L, Kawat Besi Galvanized, Kawat Tembaga

Ciri -ciri prestasi

The Waits Ductile Iron Y-Strainer memperoleh namanya dari struktur "Y" berbentuknya, yang direka untuk memastikan aliran cecair yang lancar dalam penapis dan mengurangkan rintangan aliran. Ia biasanya mempunyai reka bentuk yang boleh ditanggalkan, seperti flange atau sambungan berulir, yang membolehkan pembersihan atau penggantian skrin penapis mudah apabila ia tersumbat hanya membongkar sambungan yang sepadan membolehkan penyelenggaraan dalaman yang mudah. Dengan struktur mudah dan pilihan pemasangan yang fleksibel, penapis ini boleh dipasang secara mendatar atau menegak mengikut susun atur saluran paip. Selain itu, reka bentuk yang boleh dilepaskan memudahkan penyelenggaraan yang mudah: pengendali boleh dengan mudah membongkar penapis untuk pembersihan atau penggantian skrin tanpa alat khas, dengan itu mengurangkan kedua -dua kos penyelenggaraan dan kerumitan.

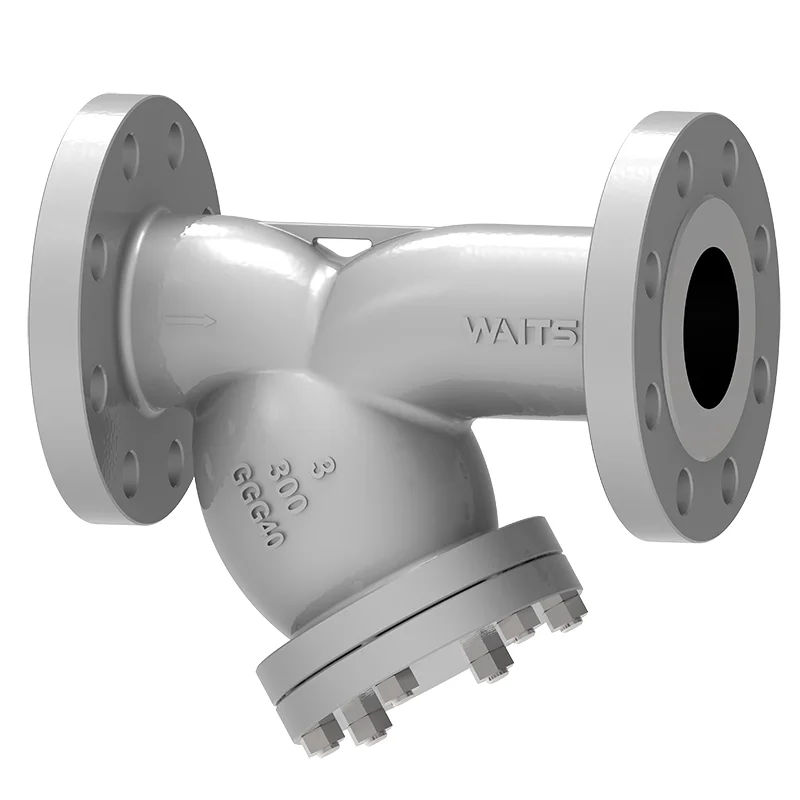

Ductile Iron Y Strainer
