Injap bola terapung tiga keping elektrik

Waits Valve Electric Tiga keping injap bola terapung flanged adalah tahan lama, dikawal secara bijak, dan mencapai automasi aliran yang cekap. Dari pra-jualan perundingan teknikal dan perancangan penyelesaian untuk pemasangan selepas jualan, pentauliahan, penyelenggaraan dan pembaikan, Waits Valve juga boleh merekabentuk dua injap bola sekeping dengan kurungan pemasangan untuk memudahkan aplikasi automasi. Waits Valve telah menubuhkan sistem perkhidmatan kitaran penuh lengkap.

Hantar Pertanyaan

Penerangan Produk

Badan injap Waits Valve Electric Three-piece Flanged Flanged Ball Valve dibahagikan kepada tiga bahagian dan mengamalkan reka bentuk injap bola elektrik standard. Julat saiz adalah NPS 2 "~ NPS 4" DN50 ~ DN100, dan tekanan kerja WOG ialah CL150 ~ CL2500 PN10 ~ PN260. Kami menyediakan pelbagai injap bola tiga keping dengan pelbagai sambungan akhir, termasuk hujung berulir, hujung kimpalan pantat, hujung kimpalan soket dan sambungan tri-clamp.

Struktur unik Waits Valve membuat pembongkaran dan penyelenggaraan lebih mudah: kerusi bola dan injap boleh diperiksa dan digantikan tanpa membongkar saluran paip, yang sangat mengurangkan kesukaran dan kos penyelenggaraan. Dari segi prestasi pengedap, struktur tiga keping memberikan pengedaran tekanan yang lebih seragam dan mempunyai kesan pengedap, sementara mod pemacu elektrik menyedari kawalan automatik. Injap ini sering digunakan dalam senario saluran paip perindustrian dengan kekerapan penyelenggaraan injap yang tinggi dan keperluan pengedap yang ketat.

Piawaian Pelaksanaan-Elektrik Tiga Piece Flanged Ball Valve
Piawaian reka bentuk	API 6D/API 608, BS5351
Standard Flange	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Kaedah sambungan	Rf
Ujian dan penerimaan	API 598, EN12266
Panjang struktur	API6D/ASME B16.10/EN558
Tekanan dan penilaian suhu	ASME B16.34
Ujian Fireproof	API 6FA, API 607
Piawaian kebocoran yang rendah	ISO 15848-1, API 622
Reka bentuk anti-karat	NACE MR 0175

Injap bola terapung tiga keping aplikasi-elektrik
Saiz	NPS 2 "~ NPS 4" DN50 ~ DN100
Julat tekanan	CL150 ~ CL2500 PN10 ~ PN260
Julat suhu	-20 ℃ ~ 400 ℃
Julat Permohonan	Berkenaan dengan pelbagai media seperti air, stim, minyak, gas cecair, gas asli, gas arang batu, asid nitrik, asid asetik, media pengoksidaan, urea, dll.
Mod pemacu	Hidraulik, pneumatik, elektrik, manual dan penghantaran gear cacing.
Penutup badan/injap injap	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Permukaan pengedap	PTFE bertetulang, para-polyphenylene (RPTFE, ppl), logam
Batang injap	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Bola	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Batang	Grafit asbestos, grafit fleksibel, polytetrafluoroethylene, aloi berasaskan besi

Struktur teras dan prinsip kerja

1. Badan injap terdiri daripada bahagian kiri, kanan, dan pertengahan yang disambungkan oleh bolt, membolehkan pembongkaran pesat untuk penggantian komponen penyelenggaraan dan dalaman.

2. Bola beralih ke permukaan pengedap outlet di bawah tekanan media, mencapai pengedap dua arah yang sesuai untuk kitaran operasi yang kerap.

3. Integrasi penggerak elektrik suku tahunan yang menyokong kawalan putaran 0-90 ° untuk peraturan aliran atau fungsi ON/OFF, secara langsung bersesuaian dengan sistem kawalan perindustrian.

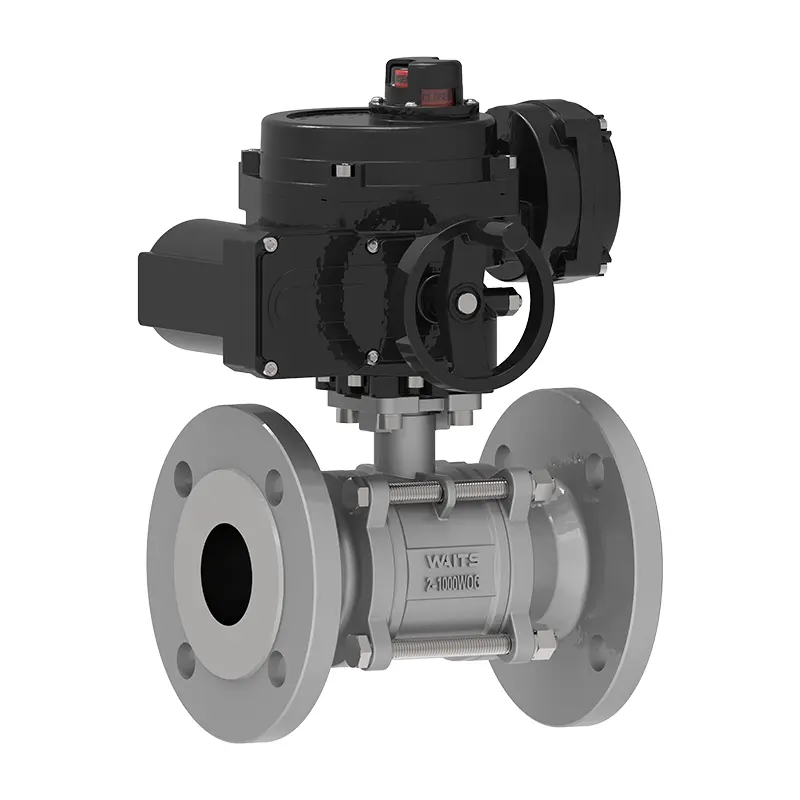

Electric Three Piece Flanged Floating Ball Valve
