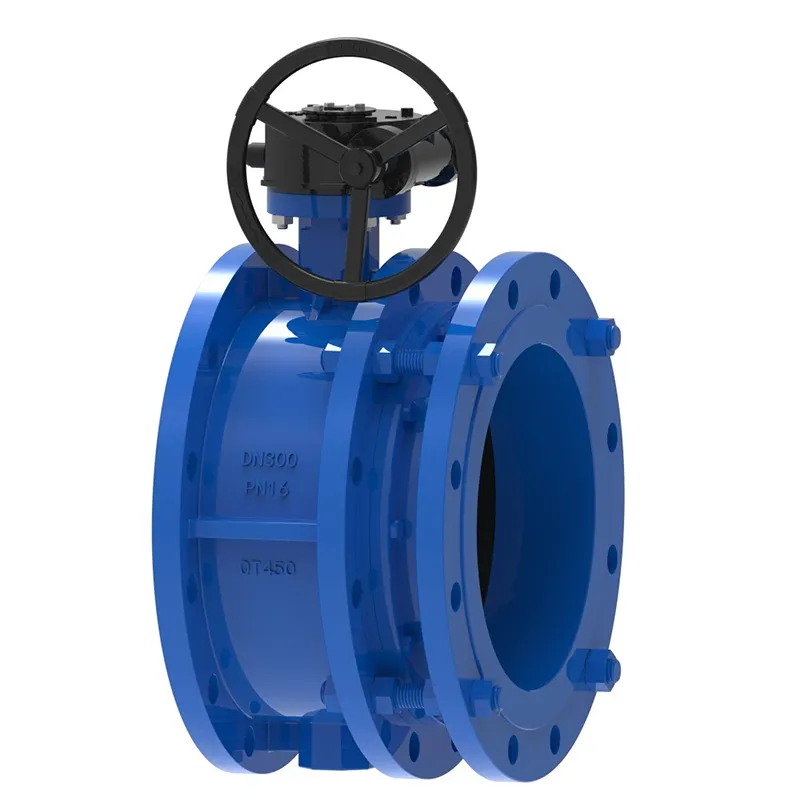

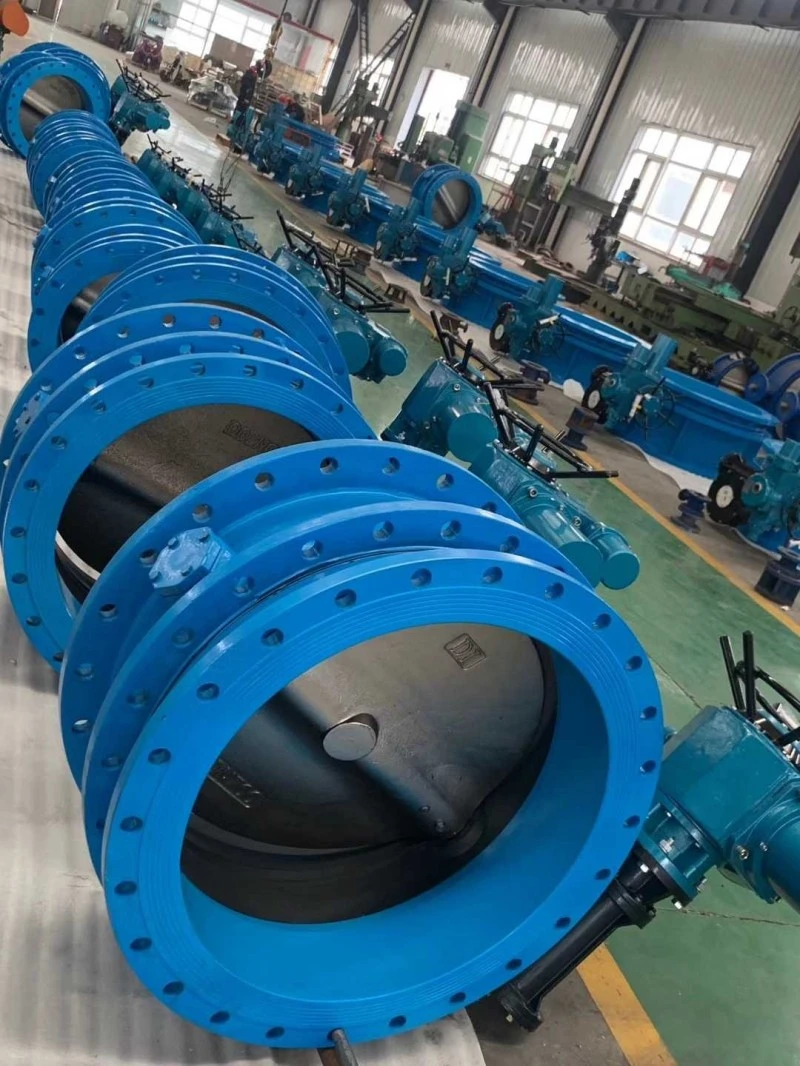

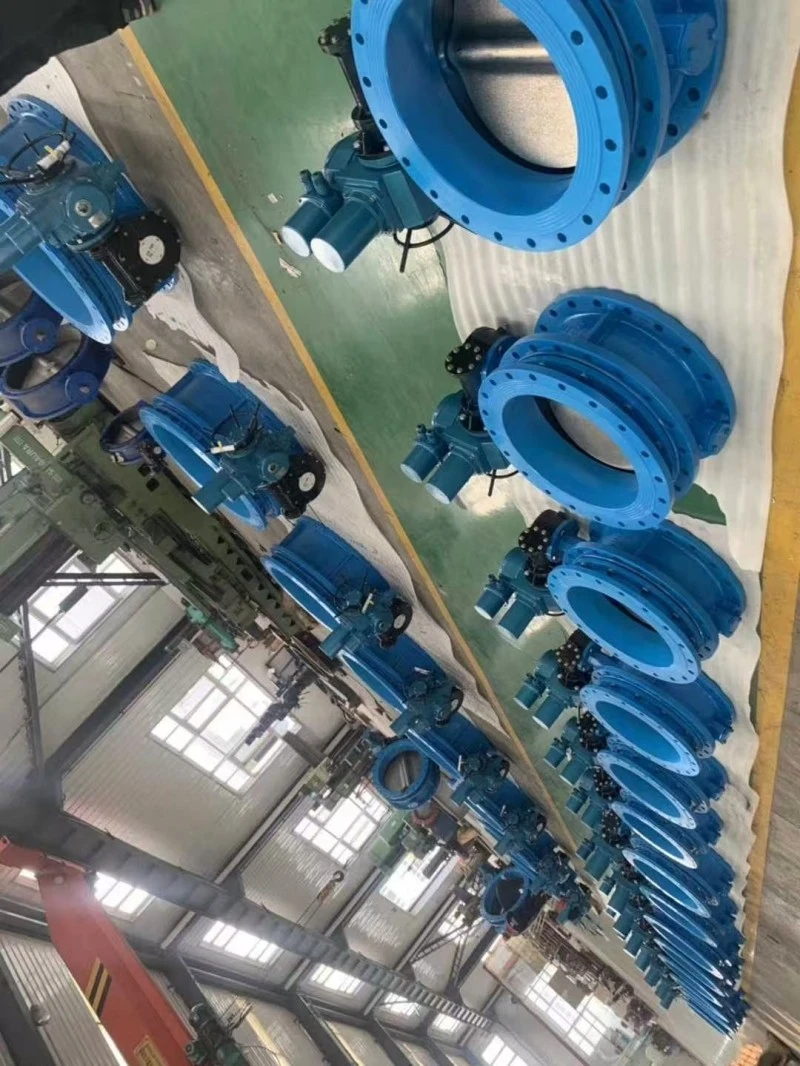

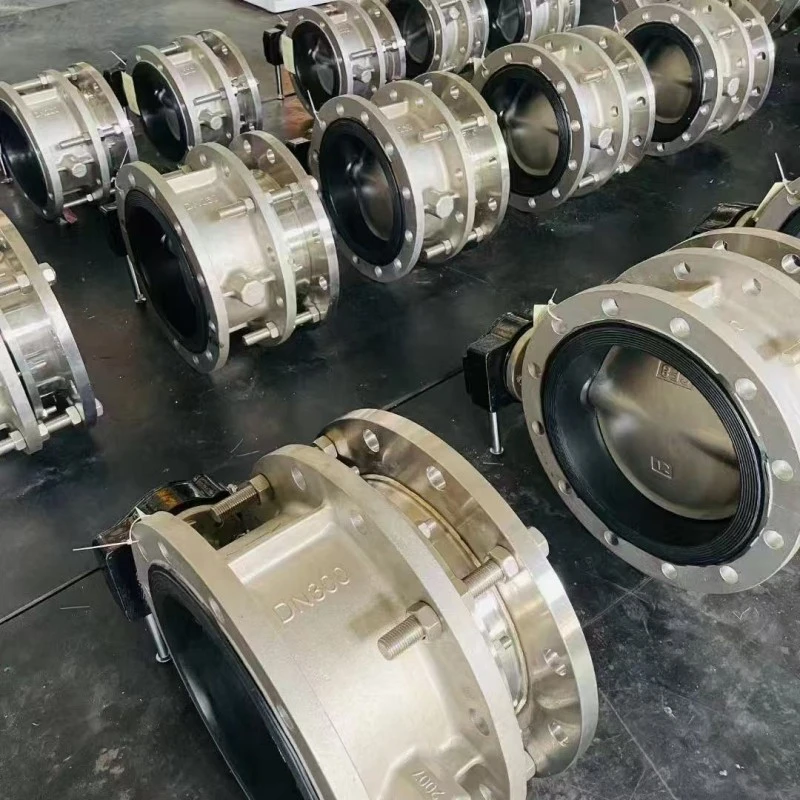

Injap Rama-Rama Konsentrik Bersama Pengembangan

Plat rama-rama injap rama-rama sepusat Teleskopik termaju dipasang pada arah diameter saluran paip. Dalam saluran silinder badan injap rama-rama teleskopik, plat rama-rama berbentuk cakera berputar di sekeliling paksi, dengan sudut putaran antara 0 ° dan 90 °. Apabila diputar ke 90 °, injap terbuka sepenuhnya. Sesuai untuk suhu ≤ 80 ℃, digunakan dalam petroleum, kimia, makanan, farmaseutikal, tekstil, pembuatan kertas, kuasa, bekalan air dan saliran, saluran paip gas untuk mengawal aliran, media memintas, dan mengimbangi pengembangan dan pengecutan haba saluran paip.

Kelebihan:

Injap rama-rama sepusat teleskopik (dengan struktur yang boleh memanjang dalam julat panjang tertentu) bukan sahaja memudahkan pembongkaran injap, tetapi juga mengurangkan tekanan saluran paip dan melindungi injap. Pada masa yang sama, ia juga memampatkan kaedah pemasangan injap rama-rama dan sambungan pengembangan, menjadikan ruang lebih padat. Biasanya, injap jenis ini tidak memerlukan penyelenggaraan khas dan hanya memerlukan pemerhatian tetap bahagian pengembangan dan pengecutan untuk kebocoran dan detasmen.

Kaedah pemasangan injap rama-rama sepusat Teleskopik mempunyai kelebihan yang besar, kerana hanya sambungan pengembangan perlu dibongkar, yang menjimatkan banyak ruang penyelenggaraan dan mencapai penyelenggaraan bebas injap (injap rama-rama lebih berat, sendi pengembangan lebih ringan, dan intensiti buruh lebih rendah).

Langkah berjaga-jaga pemasangan:

1. Dilarang sama sekali untuk membuka injap rama-rama dengan bebibir pengembangan yang dibongkar di tapak pembinaan saluran paip; Dilarang sama sekali untuk memanjangkan atau memendekkan injap rama-rama teleskopik berulang kali di tapak.

2. Paip di kedua-dua hujung injap pengembangan mestilah sepusat, dan dua permukaan bebibir pada paip mestilah selari;

3. Bolt penetap bebibir hendaklah diketatkan secara simetri, dan jangan ketatkan bolt penetap bebibir dengan kuat pada satu sisi;

4. Paip pengembangan dipasang di belakang injap;

5. Bahagian pengembangan injap pengembangan tidak boleh dipasang di sudut atau hujung saluran paip.

6. Injap rama-rama bebibir pengembangan mesti diletakkan rata sebelum pemasangan dan tidak boleh terlanggar sesuka hati;

7. Panjang struktur injap rama-rama sepusat Teleskopik ialah panjang minimum di kilang dan ditarik ke panjang pemasangan (iaitu panjang reka bentuk) semasa pemasangan;

Apabila panjang antara saluran paip melebihi panjang pemasangan injap rama-rama pengembangan, sila laraskan jarak saluran paip dan jangan tarik injap pengembangan secara paksa untuk mengelak daripada merosakkannya;

9. Injap rama-rama injap rama-rama sepusat Teleskopik boleh dipasang di mana-mana kedudukan. Apabila digunakan untuk pampasan suhu, selepas pemasangan saluran paip selesai, kurungan hendaklah dipasang pada kedua-dua hujung sepanjang paksi saluran paip untuk mengelakkan paip pengembangan injap pengembangan daripada ditarik keluar. Daya sokongan pendakap dikira mengikut formula berikut, dan dilarang sama sekali untuk mengeluarkan pendakap semasa operasi;

Cara memilih:

Bentuk struktur injap rama-rama sepusat Teleskopik terbahagi kepada dua jenis: injap rama-rama teleskopik sepusat dan injap rama-rama teleskopik sipi. Mengikut mekanisme operasi yang berbeza, ia boleh dibahagikan kepada injap rama-rama teleskopik dipacu gear cacing, injap rama-rama teleskopik pneumatik, dan injap rama-rama teleskopik elektrik.

Mengikut bahan pengedap yang berbeza, ia dibahagikan kepada injap rama-rama teleskopik tertutup lembut dan injap rama-rama teleskopik keras logam.

Injap rama-rama pekat teleskopik biasanya digunakan untuk saluran paip air bersih dengan suhu T>80 ℃, dan saluran paip tidak menghakis. Injap rama-rama teleskopik tertutup keras biasanya digunakan dalam saluran paip pemindahan haba wap dengan suhu T>425 ℃. Oleh itu, apabila memilih injap rama-rama teleskopik, adalah perlu untuk menjelaskan medium, suhu, tekanan, dan lain-lain untuk membuat pilihan yang betul.
