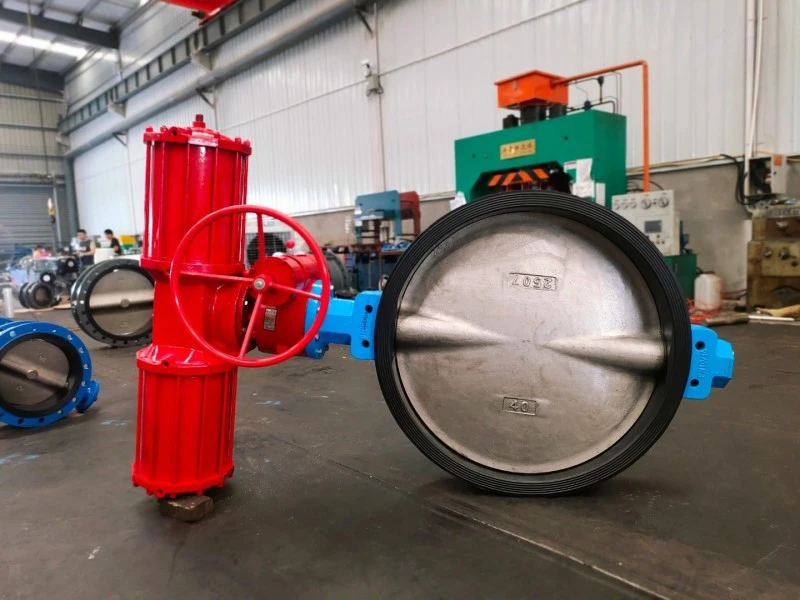

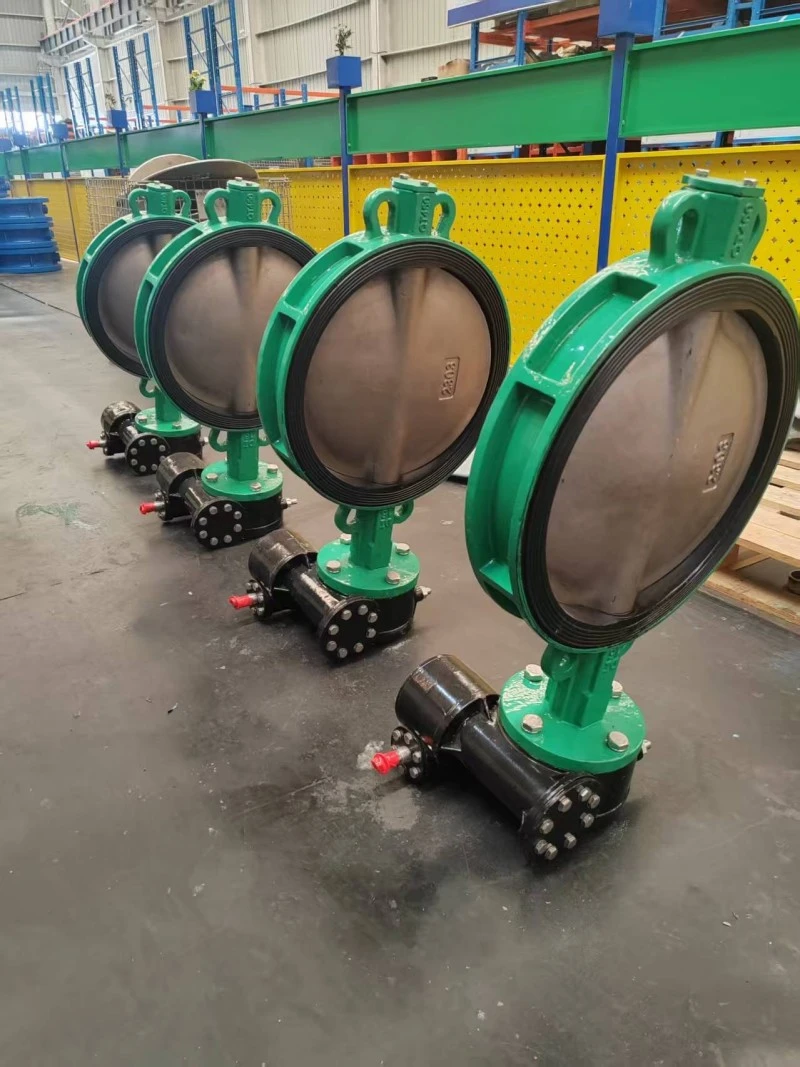

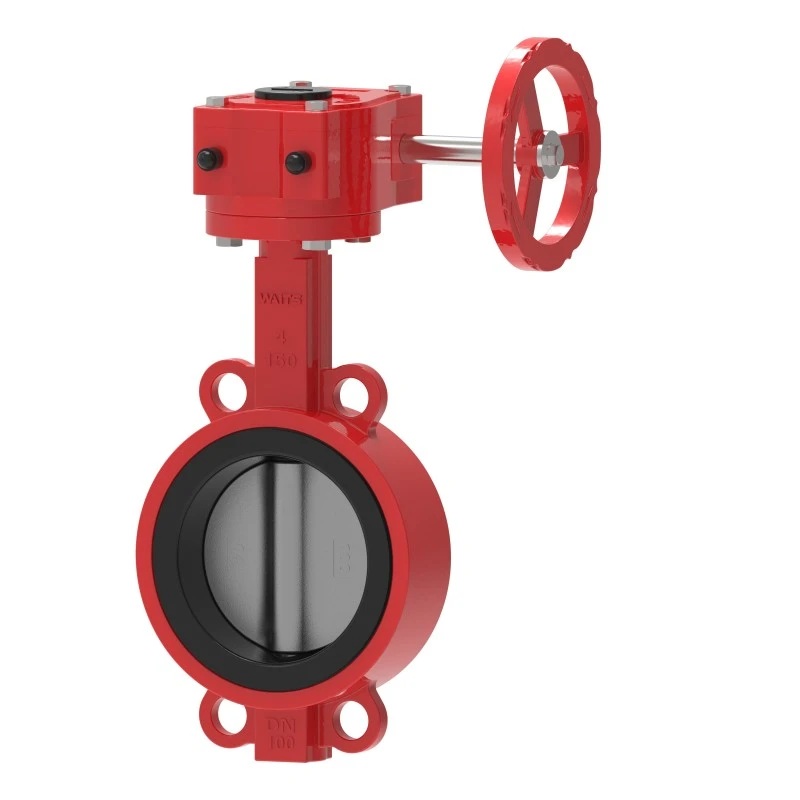

Injap Rama-rama Wafer Gear Api

Fire Gear Wafer Butterfly Valve daripada Waits Valve ialah produk teras siri perlindungan kebakaran saya dan telah memperoleh pensijilan ISO 9001 daripada DNV, Bureau Veritas, ABS dan Lloyds. Siri injap rama-rama ini menggunakan badan dan plat injap B148 C9500 berkualiti tinggi, serta batang injap Monel K500. Jika anda mempunyai sebarang keperluan lain, sila hubungi kami!

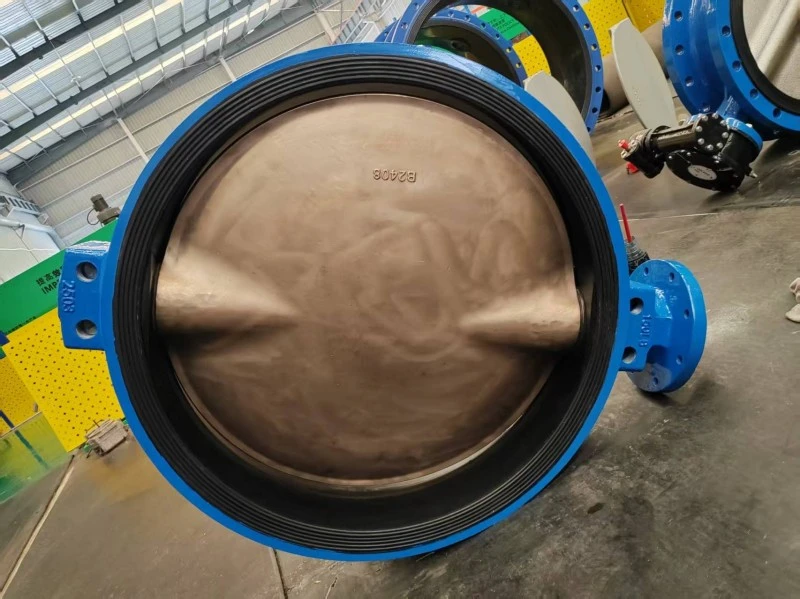

Plat rama-rama terletak di tengah saluran paip, dan rod yang melalui plat rama-rama disambungkan ke penggerak di luar injap. Penggerak berputar boleh menjadikan plat rama-rama selari atau berserenjang dengan arah aliran bendalir. Tidak seperti injap bola, injap rama-rama sentiasa terletak dalam julat aliran bendalir, jadi tanpa mengira kedudukan injap, penurunan tekanan akan berlaku dalam bendalir.

ciri:

Fire Gear Wafer Butterfly Valve memenuhi atau melebihi keperluan piawaian EN 593 dan MSS SP-67.

Reka bentuk cakera injap sulfurisasi mencapai penutupan kedap udara.

Fire Gear Wafer Butterfly Valve sesuai untuk kegunaan dalaman dan luaran.

Penunjuk kedudukan berbentuk bendera.

Suis pemantauan terbina dalam.

Saiz hujung alur hendaklah mematuhi piawaian AWWA C606 atau piawaian saluran paip IPS yang lain.

Dimensi bersemuka mematuhi piawaian MSS SP-67.

Pensijilan UL/ULC 1091, pensijilan FM 1112, pensijilan VdS 2100-08en dan 3C, serta pensijilan CNBOP.

Tekanan kerja yang dinilai:

Pensijilan UL/ULC: 300 psi

Pensijilan FM: 300 psi

Pensijilan VdS dan 3C: 16 bar

Penerangan produk

Badan injap: besi tuang nodular GGG40/50 atau besi tuang GG25

Batang 2-Injap: SS420/SS431/SS416

3-Plat rama-rama: besi mulur, besi tuang. Keluli tahan karat SS304 (CF8).

Tempat duduk 4-Injap: EPDM atau PTFE

Batang injap: keluli tahan karat

6-Salutan resin epoksi dalaman dan luaran, dengan ketebalan lebih daripada 250 mikron

7- Kaedah sambungan: jenis pengapit, jenis lug, jenis bebibir

8- Tekanan kerja: PN10/16; Julat saiz: 2 inci hingga 72 inci

9- Piawaian reka bentuk: DIN, EN558-1, API609; Bebibir atas: ISO 5211;

10-Mod operasi: Roda tangan atau gear cacing
