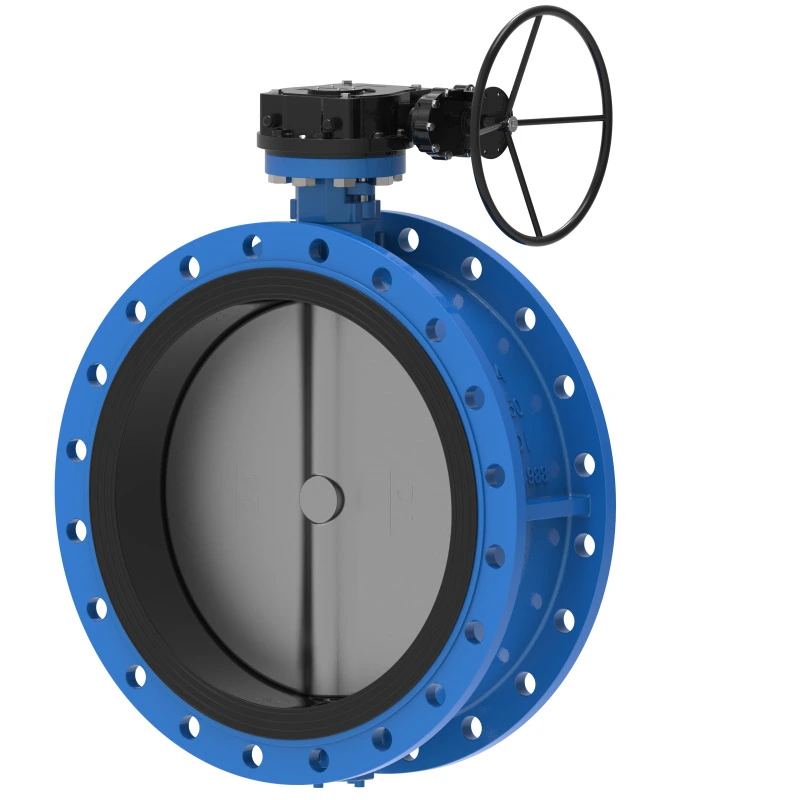

Bebibir Gear Injap Rama-Rama Konsentrik

Gear Flange Concentric Butterfly Valve boleh disesuaikan untuk pemasangan yang berbeza; tempat duduk sokongan dalaman menghalang cakera melorot dan kebocoran dalam pemasangan menegak. Tersedia sehingga DN2400 (96").

Hantar Pertanyaan

Penerangan Produk

Flange Concentric Butterfly Valve bersaiz besar sesuai untuk air perbandaran dan sistem penyejukan loji kuasa. Reka bentuk rintangan aliran rendah memastikan prestasi aliran tinggi yang stabil. Tersedia dengan penggerak manual, pneumatik atau elektrik untuk pengedap yang boleh dipercayai dan operasi yang cekap dan boleh dipercayai.

Piawaian Pelaksanaan

Standard Reka Bentuk	API 609, EN 593, BS 5155, GOST
Standard Tamat	ANSI B16.1 CL. 125LB dan B16.5 CL. 150LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 dan PN16 AS 2129 Jadual D dan E BS 10 Jadual D dan E MSS SP44 CL. 150LB AWWA C207 150LB ISO 2531 PN6, PN10 dan PN16 ISO 7005 PN6, PN10 dan PN16
Pemeriksaan & Ujian	API 598, IS0 5208, EN 12266-1, GOST
Bersemuka	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Bebibir Atas	ISO 5211

Permohonan

Suhu Operasi	-45℃~150℃
Saiz	2"-80", DN50-DN2000
Tekanan kerja / CWP	16BAR 10BAR
Shell	24BAR 15BAR
Meterai	18BAR 10BAR
Ujian Udara	6BAR 6BAR
Persekitaran Operasi	Sistem balast dan bilge Pemprosesan kimia Loji penyahgaraman, Pelantar penggerudian, Air minuman Serbuk kering, Makanan dan minuman, Loji gas Industri Perlombongan HAVC, Industri kertas, Pengendalian pasir, Air Laut, Industri gula Rawatan air teknikal termo Air buangan
Operator	Tuas, Gear, Elektrik, Pneumatik, dsb.
Bahan Badan	Besi Tuang, Besi Mulur, Keluli Karbon, Keluli Tahan Karat, AL-Gangsa, dll.
Cakera	Besi Tuang, Besi Mulur, Keluli Karbon, Keluli Tahan Karat, AL-Gangsa
Batang	2CR13 F304 F316 F51 F53 Monel K500
tempat duduk	BUNA NBR EPDM VITON PTFE HEPDM Neoprena Hypalon Getah asli
