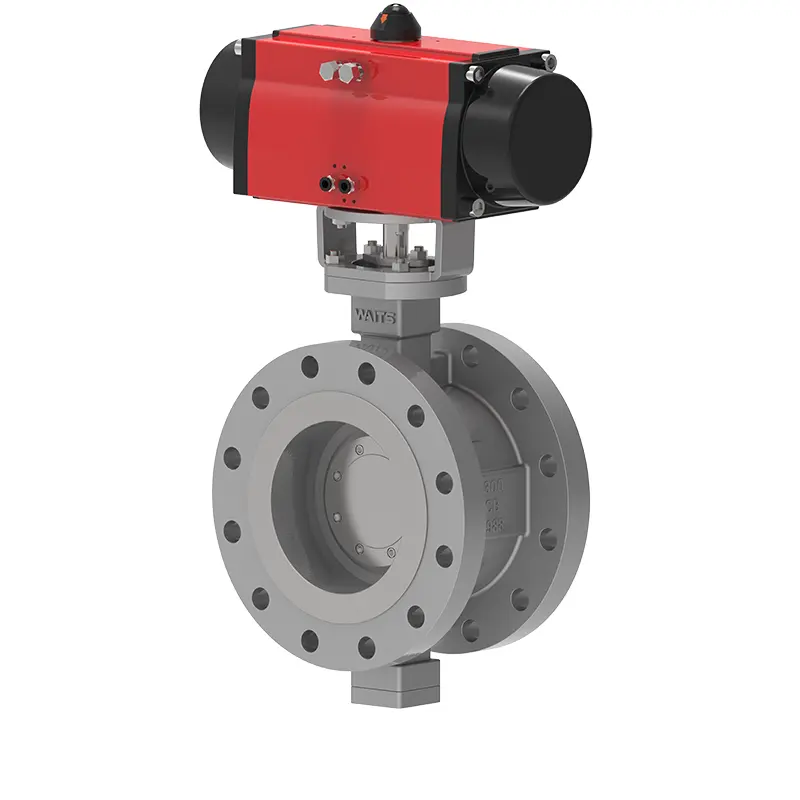

Injap Rama-rama Duduk Logam Bebibir Pneumatik

Mencari injap rama-rama duduk logam bebibir pneumatik? Jadi mengapa tidak memilih Waits! Kami adalah pengeluar injap besar dengan ibu pejabat global di Wenzhou, China, menyepadukan reka bentuk, pengeluaran dan jualan, serta mampu memberikan anda perkhidmatan komprehensif dan sokongan profesional. Injap ini boleh digunakan dalam pelbagai industri, termasuk tetapi tidak terhad kepada keluli, elektrik, petroleum, kejuruteraan saliran, dsb.

Hantar Pertanyaan

Penerangan Produk

Injap rama-rama duduk logam bebibir pneumatik adalah injap yang sangat canggih dari pemilihan bahan mentah kepada reka bentuk dan pembuatan. Ia adalah injap penjimatan tenaga dengan hayat perkhidmatan yang agak panjang. Injap terdiri daripada komponen utama seperti badan injap, plat rama-rama, cincin pengedap, mekanisme penghantaran, dan lain-lain. Ia menggunakan reka bentuk prinsip sipi dua dimensi atau tiga dimensi dan menggunakan teknologi pemprosesan baharu seperti pengedap elastik atau berbilang keras dan lembut. pengedap lapisan.

Dari segi prestasi, injap rama-rama ini mempunyai tork operasi yang kecil, rintangan kakisan, rintangan suhu tinggi, rintangan haus, kebolehsuaian kepada pelbagai jenis media, prestasi yang boleh dipercayai secara keseluruhan, lebih cekap dan mudah.

Piawaian Pelaksanaan

Piawaian reka bentuk	API 609, AWWA C504 ，EN 593
Piawaian bebibir	ASME B 16.5, ASME B16.47, EN 1092-1, GOST 54432, JIS 2220
Kaedah sambungan	RF,
Ujian dan penerimaan	API 598, EN 12266-1, ISO 5208
Panjang struktur	API 609, ASME B16.10, EN 558, ISO 5752
Tahap tekanan dan suhu	ASME B16.34、
Piawaian kebocoran yang rendah	ISO 15848-1, API 622
Reka bentuk anti-karat	NACE MR 0103，NACE MR 0175

Application

Saiz	NPS 3″ ~ NPS 120″ DN80~ DN3000
Julat tekanan	CL150~CL1500 PN6~ PN250
Julat suhu	；-196°C ~ +600°C
Julat aplikasi	Air paip, kumbahan, pembinaan, petroleum, industri kimia, makanan, perubatan, tekstil, elektrik, pembinaan kapal, metalurgi, sistem tenaga, dsb.
Mod memandu	Turbin, pneumatik, elektrik
Badan injap	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel...
Plat injap	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel...
Tempat duduk injap	13Cr/SS304/SS316/+Graphites+PTFE+STL
Batang injap	F6A, F304 ,F316 ,17-4PH,F51, F53 ,Monel K500...
Kacang batang injap	Aloi Tembaga
Pembungkusan	Grafit fleksibel, pembungkusan asbestos grafit, polytetrafluoroethylene...

Ciri Prestasi

1. Injap rama-rama duduk logam bebibir pneumatik agak kecil dan ringan, fleksibel dan menjimatkan tenaga kerja untuk beroperasi.

2. Injap dilaksanakan dengan ketat mengikut pelbagai piawaian, berusaha untuk prestasi pengedap yang boleh dipercayai.

3. Dalam prestasi fungsi utama, ciri aliran adalah baik, memastikan fungsi pelarasan utama.

4. Prinsip sipi digunakan pada reka bentuk, dan permukaan pengedap hampir haus sifar.

5. It has a wide range of applications and can be used in different industries. It can adapt to pipelines of various working conditions such as different temperatures, grades, and corrosion. The main media that can be used include water, steam, oil, air, gas, etc.

6. Badan injap dan tempat duduk injap injap adalah bahagian penyambung, dan lapisan permukaan pengedap diperbuat daripada bahan aloi tahan haba dan tahan kakisan permukaan.

7. Mengenai prinsip tiga sipi dalam injap, garis tengah aci menyimpang dari garis tengah permukaan pengedap, garis tengah aci sedikit menyimpang dari garis tengah saluran paip, dan garis tengah saluran paip. permukaan pengedap badan injap (kon serong) membentuk sudut dengan garis tengah saluran paip.

8. Terdapat berbilang lapisan cincin pengedap yang dipasang pada plat injap, yang bertolak ansur dengan suhu tinggi dan tidak mempunyai geseran semasa membuka dan menutup. Apabila ditutup, apabila tork mekanisme penghantaran meningkat, meterai diberi pampasan. Penggunaan kepingan logam berlamina lembut dan keras juga boleh memastikan pengedap injap tidak terjejas oleh perubahan suhu dan persekitaran.

Pneumatic Flanged Metal Seated Butterfly Valve
