Penerangan Produk

Waits Valve berkualiti tinggi PTFE Lined Three-Way Ball Valve‌‌ mengguna pakai reka bentuk tiga hala pelbagai fungsi dan lapisan PTFE kalis kakisan. Melalui reka bentuk tepat kami, badan injap ini selalunya mempunyai kawalan cecair yang tepat! Waits Valve menyokong perkhidmatan peribadi asas seperti ukiran LOGO dan penyesuaian pembungkusan. Jika anda memerlukan perkhidmatan ini, sila hubungi kami!

Injap Tunggu PTFE Dilapisi Tiga Hala Ball Valve‌‌ mempunyai kelebihan "lapisan tahan kakisan + struktur tiga hala yang fleksibel", yang boleh menyelesaikan masalah kawalan bendalir berbilang saluran paip dalam persekitaran yang sangat menghakis dan menonjol dalam sistem kompleks yang memerlukan penukaran arah aliran yang kerap. Nilai terasnya terletak pada menyediakan alternatif kos efektif kepada injap aloi tahan kakisan tradisional sambil memenuhi keperluan pelbagai seperti kebersihan tinggi, rintangan suhu dan rintangan tekanan. Apabila memilih, adalah perlu untuk mempertimbangkan secara menyeluruh faktor seperti ciri media, keperluan arah aliran, dan parameter operasi, dan memberi keutamaan kepada keserasian bahan pelapik, jenis pengedap, dan kaedah pemacu, supaya sistem boleh beroperasi dengan selamat dan boleh dipercayai.

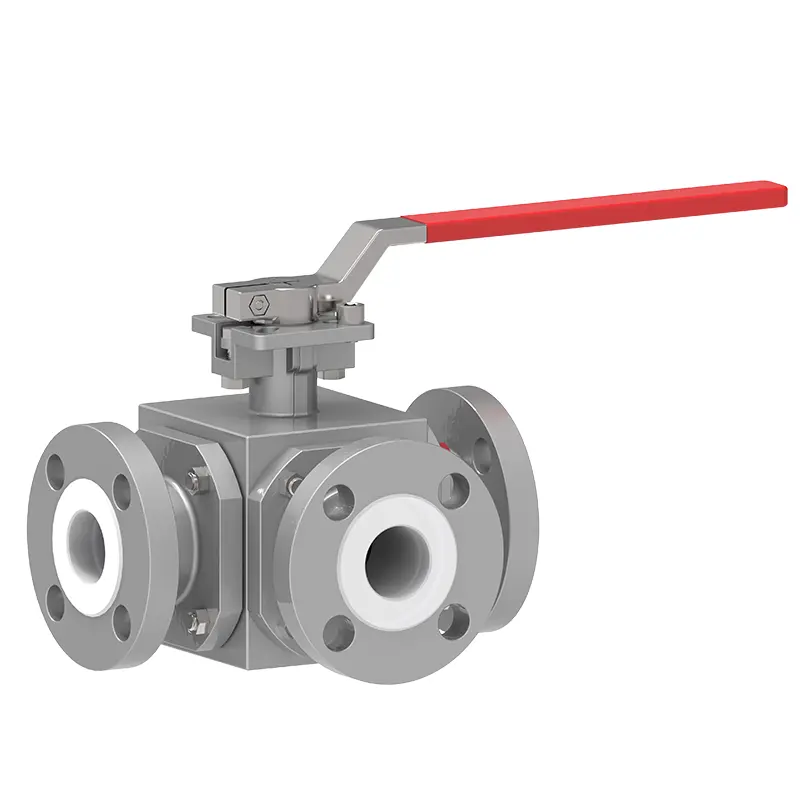

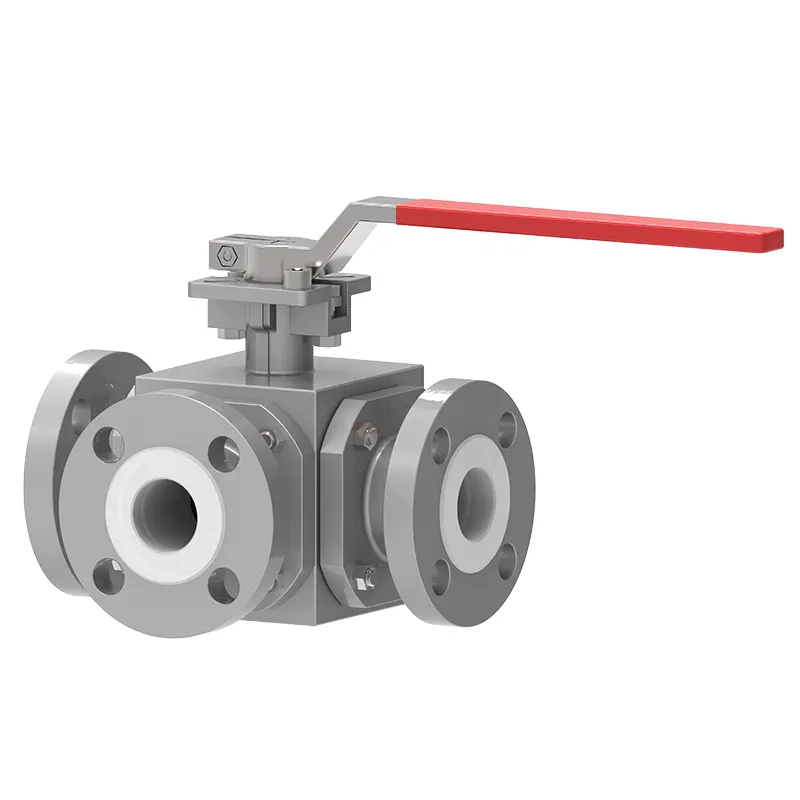

Injap Bola Tiga Hala Berbaris PTFE‌ ialah injap bola jenis T tiga hala atau injap bola jenis L tiga hala dengan lapisan FEP PTFE PFA penuh. Injap bola tiga hala FEP PTFE PFA mempunyai kestabilan kimia yang sangat tinggi dan boleh digunakan dalam mana-mana media yang sangat menghakis. Injap bola boleh dibahagikan kepada dua struktur: dua hala (dua hala) dan tiga hala (tiga hala), dengan rintangan bendalir kecil, kelajuan pembukaan dan penutupan pantas, dan struktur mudah.

Butiran:

1. Injap Bola Tiga Hala Berbaris PTFE mengguna pakai lapisan FEP, PTFE atau PFA, yang mempunyai kestabilan kimia yang sangat tinggi dan boleh digunakan untuk sebarang media yang sangat menghakis kecuali "logam alkali cair dan unsur fluorin";

2. FEP PTFE PFA berbaris injap bola tiga hala menggunakan struktur bola terapung bersaiz penuh, dan injap boleh ditutup tanpa kebocoran dalam julat tekanan keseluruhan, yang lebih mudah untuk pembersihan dan penyelenggaraan sistem saluran paip;

3. Bola dan batang bahagian pembukaan dan penutup dilontarkan (dipalsukan) sebagai satu bahagian, menghapuskan kemungkinan batang injap bola PFA bergaris penuh berdiameter penuh PTFE bergarisan penuh bergegas keluar dari bahagian bertekanan akibat perubahan tekanan, pada asasnya memastikan keselamatan penggunaan kejuruteraan;

4. Strukturnya padat dan munasabah, dan ruang rongga dalaman injap bola tiga hala FEP PTFE PFA yang dibarisi adalah yang paling kecil, yang mengurangkan pengekalan medium. Di samping itu, proses pengacuan khas menjadikan permukaan pengedap padat, dan gabungan pengisi PTFE herringbone menjadikan injap mencapai kebocoran sifar;

5. Struktur dua keping dan tiga keping boleh menyesuaikan diri dengan keperluan pelbagai sistem paip dan keadaan kerja. Injap bola tiga keping membolehkan badan injap utama dipisahkan dari kedua-dua belah badan injap, yang boleh mencapai penggantian dan penyelenggaraan dalam talian yang cepat.

6. FEP PTFE PFA berbaris injap bola tiga hala Mod operasi: manual, pemacu gear cacing, pneumatik, elektrik

7. Sambungan badan injap logam-ke-logam melindungi pelapik pengunci daripada kerosakan oleh kuasa luar.

8. Peranti pembumian anti-statik menghalang pengumpulan elektrik statik.

9. Plat pelekap atas ISO 5211 untuk operasi yang mudah.

Piawaian Pelaksanaan-Injap Bola Tiga Hala Berbaris PTFE‌‌
Piawaian Reka Bentuk	API 6D/API 608, BS5351
Piawaian bebibir	ASME B16.5/ASME B16.47-A/B /EN1092-1/2
Kaedah sambungan	RF
Ujian dan penerimaan	API 598, EN12266
Panjang struktur	API6D/ASME B16.10/EN558
Penilaian tekanan dan suhu	ASME B16.34
Ujian kalis api	/
Piawaian kebocoran yang rendah	ISO 15848-1, API 622
Reka bentuk anti-karat	NACE MR 0175
Aplikasi-PTFE Dilapisi Injap Bola Tiga Hala‌‌
Saiz	NPS1″~ NPS 6″ DN25~ DN150
Julat tekanan	PN16~PN40（1.6~4.0MPa）
Julat suhu	PTFE-20°C~+180°C
Julat aplikasi	Berkenaan dengan industri seperti petrokimia, penapisan, loji kuasa, keluli, semikonduktor, optoelektronik, elektronik, kimia dan teknologi biokimia, makanan, pembuatan kertas, salutan, rawatan air, dsb.
Mod memandu	Penghantaran gear hidraulik, pneumatik, elektrik, manual dan cacing.
Badan injap/penutup injap	Penempaan: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, dilapisi PTFE Tuangan: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, dilapisi PTFE
Permukaan pengedap	PTFE
Batang injap	‌A182-F6a-F304-F316-F51 17-4PH/XM-19 ...
bola	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, berbaris PTFE
Pengisi	Asbestos grafit, grafit fleksibel, polytetrafluoroethylene, aloi berasaskan besi

Ciri-ciri Produk

1. Rintangan Kakisan yang Luar Biasa

Lapisan fluoroplastik sukar bertindak balas dengan asid kuat (cth., asid sulfurik, asid hidroklorik), alkali kuat (cth., natrium hidroksida), oksidan kuat (cth., aqua regia), atau pelarut organik, menyelesaikan masalah kakisan injap logam tradisional.

2. Kawalan Aliran Fleksibel

Injap bola tiga hala jenis L: Hanya menyambungkan dua saluran paip menegak (cth., A→B atau A→C) untuk penukaran arah, tidak dapat menjalankan tiga saluran serentak.

Injap bola tiga hala jenis T: Boleh menjalankan tiga saluran serentak (cth., A→B+C atau A+B→C) untuk mencapai pengalihan atau pencampuran bendalir, sesuai untuk sistem saluran paip kompleks yang memerlukan pensuisan berbilang arah.

3. Prestasi Pengedap Tinggi dan Rintangan Aliran Rendah

Bola padat rapat dengan tempat duduk fluoroplastik untuk mengelakkan kebocoran media menghakis.

Reka bentuk saluran lurus dengan pekali rintangan aliran rendah (nilai Cv tinggi), sesuai untuk kadar aliran tinggi atau media zarah (nota: rintangan haus lapisan harus dipertimbangkan).

Ptfe Lined Three Way Ball Valve
