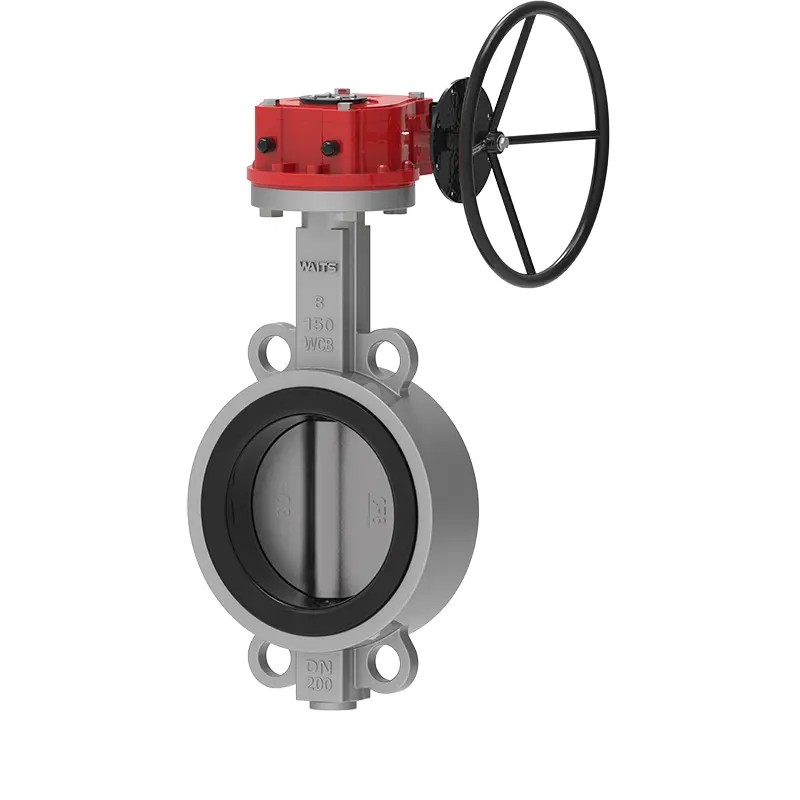

Waits adalah pengeluar dan pembekal injap besar yang dapat memberikan anda injap rama -rama wafer yang lembut. Injap ini menggunakan kerusi injap getah, sebaiknya getah berkualiti tinggi semulajadi, yang boleh mencapai pensijilan gred makanan. Ia mempunyai aplikasi yang sangat baik di kilang sumber susu New Zealand dan kilang penyahgaraman Israel.
Injap rama -rama wafer yang lembut dari Witts mempunyai reka bentuk berikut semasa reka bentuk dan pengeluaran, dan telah diperbaiki dari segi prestasi:
Getah tempat duduk injap elastik 1 tinggi
Kandungan getah kerusi injap EPDM adalah 50%, dan ia telah diuji lebih daripada 10,000 kali dalam ujian pembukaan dan penutupan simulasi tanpa kebocoran.
Shore Kekerasan/darjah 72 ± 3,200%tegangan tegangan/MPA≥6, kekuatan tegangan MPA≥15, pemanjangan pada pemecahan/%≥350, ubah bentuk kekal pada Break/%≦ 10, kekuatan air mata/KN.M-1≥35, ubah bentuk tetap mampatan (70 ℃*
Berbanding dengan kerusi injap sempit, kerusi injap lebar mempunyai permukaan sentuhan yang lebih luas dengan bebibir saluran paip, dengan diameter kira-kira 20 mm, dan prestasi pengedap pemasangan yang lebih baik.
2-Plat rama-rama dan aci injap disambungkan tanpa pin, yang boleh sepenuhnya mengelakkan kebocoran dan kakisan yang disebabkan oleh memasang pin. Aci injap mudah dibongkar, yang mudah untuk menggantikan kerusi injap.
3-Badan injap dilengkapi dengan peranti anti-terbang, yang lebih baik dan lebih selamat digunakan dalam saluran paip.
Piawaian pelaksanaan
Standard reka bentuk | API 609, EN 593, BS5155, GOST |
Standard akhir | Piawaian Pelaksanaan ANSI B16.1 Cl. 125lb dan B16.5 Cl. 150lb Daripada 2501 pn6/pn10/pn16/, EN 1092 PN6, PN10 dan PN16 Sebagai 2129 Jadual D dan E BS 10 Jadual D dan E MSS SP44 CL. 150lb AWWA C207 150lb ISO 2531 PN6, PN10 dan PN16 ISO 7005 PN6, PN10 dan PN16 |
Pemeriksaan & Ujian | API 598, ISO 5208, EN 12266-1, GOST |
Bersemuka | API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202 |
Bebibir atas | ISO 5211 |
Permohonan
Suhu operasi | -45 ℃ ~ 150 ℃ |
Saiz | 2 "-80", DN50-DN2000 |
Tekanan Kerja / CWP | 16bar 10bar |
Shell | 24BAR 15BAR |
Meterai | 18bar 10bar |
Ujian udara | 6BAR 6BAR |
Persekitaran operasi | Pemprosesan kimia sistem balast dan bilge Tumbuhan penyahgaraman, pelantar penggerudian, air minuman Serbuk kering, makanan dan minuman, loji gas Industri perlombongan HAVC, industri kertas, pengendalian pasir, air laut, industri gula Air sisa rawatan air teknikal thermo |
Pengendali | Tuas, gear, elektrik, pneumatik, dll. |
Bahan badan |
Besi tuang, besi mulur, keluli karbon, keluli tahan karat, al-gangsa, dll. |
Cakera | Tuang besi berbentuk besi besi keluli tahan karat keluli tahan karat al-Bronze |
Batang | 2CR13 F304 F316 F51 F53 Monel K500 |
Tempat duduk | Buna NBR EPDM Viton Ptfe Hepdm Neoprene Hypalon Natural Rubber |
Ciri -ciri prestasi
1. Injap kupu -kupu wafer yang lembut adalah saiz kecil, ringan dalam berat badan, mudah dibongkar dan dibaiki.
2. Strukturnya mudah dan padat, dengan pembukaan operasi dan kelajuan penutupan 90.
3. Tork kerja adalah kecil, penjimatan buruh dan cahaya.
4. Dari segi prestasi pengedap, kebocoran ujian gas adalah sifar, yang sangat dijamin.
5. Bahan komponen yang berbeza boleh dipilih dan digunakan untuk pelbagai media.
6. Ciri -ciri aliran cenderung linear, dan prestasi pelarasan adalah baik.
7. Bilangan ujian pembukaan dan penutupan dapat mencapai puluhan ribu kali, dan hayat perkhidmatan panjang.
