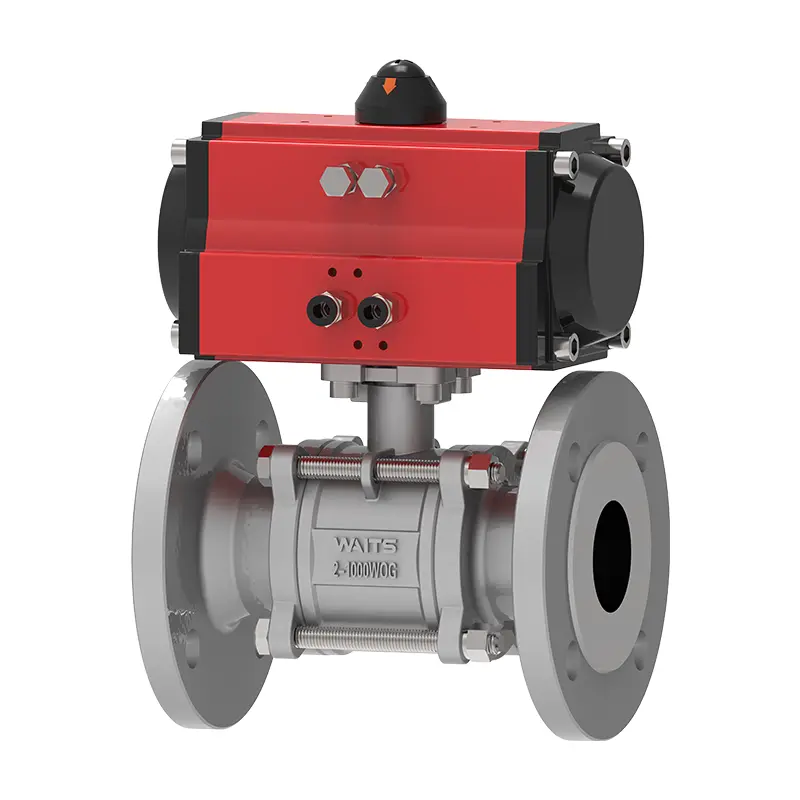

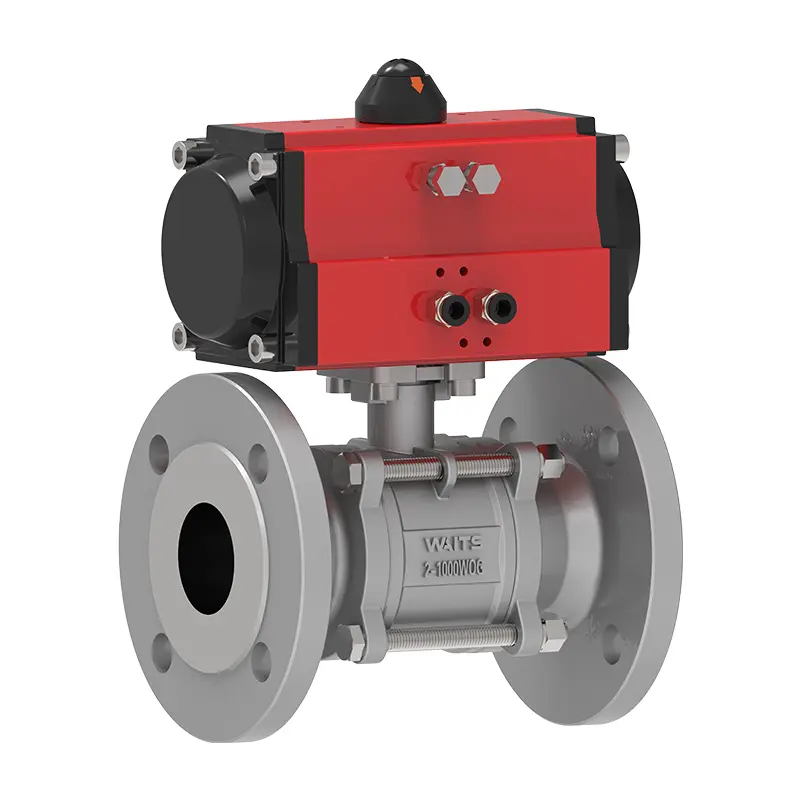

Injap bola terapung pneumatik tiga keping (dengan bracket‌)

Waits Valve Three Pneumatic Floating Ball Valve (dengan kurungan) adalah ISO dan API yang disahkan dan telah menjalani ujian tekanan/meterai yang ketat. Penggerak pneumatik menggunakan perumahan aluminium anodized dan luaran yang diekstrusi dalaman dengan topi akhir bersalut epoksi. Bahan dan reka bentuk sedemikian sangat tahan kakisan. Saya percaya bahawa apabila anda menghadapi injap mudah lain, anda akan menyesal kerana tidak memilih injap Waits Valve!

Hantar Pertanyaan

Penerangan Produk

Waits Valve berkualiti tinggi injap bola terapung tiga keping (dengan kurungan) adalah injap bola penuh tiga keping dengan penggerak pneumatik, yang menyedari pengedap bidirectional di bawah tekanan sederhana melalui reka bentuk bola terapung. Platform tinggi standard disepadukan di bahagian atas batang injap, yang boleh secara langsung memasang rak dan penggerak pneumatik pinion atau omboh. Ia digunakan secara meluas dalam kawalan bendalir dan penutupan kecemasan dalam industri kimia, tenaga dan lain -lain.

Badan injap dan komponen dalaman injap bola terapung tiga keping (dengan pendakap) diperbuat daripada 316 keluli tahan karat, dan bahan pengedap adalah PTFE. Nilai tekanan injap ini ialah CL150 ~ CL2500 PN10 ~ PN260, dan penarafan suhu ialah -20 ℃ ~ 450 ℃. Reka bentuk tiga bahagian memudahkan penyelenggaraan untuk anda, tanpa mengeluarkan kepingan akhir dari saluran paip, menjimatkan masa, usaha dan wang. Ia adalah injap yang sangat baik, anda layak mendapatkannya. Injap dilengkapi dengan penggerak pneumatik yang bertindak dua kali dan dilengkapi dengan pad pemasangan yang memenuhi standard ISO 5211. Penggerak boleh dipasang tanpa pendakap atau gandingan memandu.

Piawaian Pelaksanaan-Tiga keping injap bola terapung pneumatik (dengan bracket‌ ‌）)
Piawaian reka bentuk	API 6D/API 608, BS5351
Standard Flange	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Kaedah sambungan	RF, BW, SW, NPT, FNPT
Ujian dan penerimaan	API 598, EN12266
Panjang struktur	API6D/ASME B16.10/EN558
Tekanan dan penilaian suhu	ASME B16.34
Ujian Fireproof	API 6FA, API 607
Piawaian kebocoran yang rendah	ISO 15848-1, API 622
Reka bentuk anti-karat	NACE MR 0175

Injap Bola Terapung Pneumatik Permohonan-Tiga Pneumatik (dengan bracket‌ ‌）
Saiz	NPS 1/2 "~ NPS 12" DN15 ~ DN300
Julat tekanan	CL150 ~ CL2500 PN10 ~ PN260
Julat suhu	-20 ℃ ~ 450 ℃
Julat Permohonan	Berkenaan dengan pelbagai media seperti air, stim, minyak, gas cecair, gas asli, gas arang batu, asid nitrik, asid asetik, media pengoksidaan, urea, dll.
Mod pemacu	Hidraulik, pneumatik, elektrik, manual dan penghantaran gear cacing.
Penutup badan/injap injap	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Permukaan pengedap	PTFE bertetulang, para-polyphenylene (RPTFE, ppl), logam
Batang injap	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Bola	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Batang	Grafit asbestos, grafit fleksibel, polytetrafluoroethylene

Struktur dan Ciri Teras

1. Badan injap terdiri daripada badan kiri, badan kanan, dan badan pertengahan, yang dihubungkan dengan bolt untuk penggantian komponen, penyelenggaraan, dan penggantian komponen yang mudah.

2. Reka bentuk bola terapung menggunakan tekanan media untuk menolak permukaan pengedap, mencapai pengedap bi-arah yang sesuai untuk operasi pembukaan/penutup yang kerap.

3.A Platform Tinggi Standard (mematuhi ISO 5211) disepadukan di bahagian atas batang injap, menyokong pemasangan langsung penggerak pneumatik (mis., Rak-dan-pinion, jenis omboh).

4. Reka bentuk platform Streamlines Actuator Pemasangan, menyesuaikan diri dengan kepala pneumatik dari pelbagai jenama, dan mengurangkan kos retrofit.

5. Badan injap biasanya diperbuat daripada keluli tahan karat 304/316L, yang menawarkan rintangan kakisan yang kuat untuk rawatan kimia, air, dan persekitaran yang serupa.

6. Permukaan boleh dipilih sebagai PTFE atau meterai keras logam.
