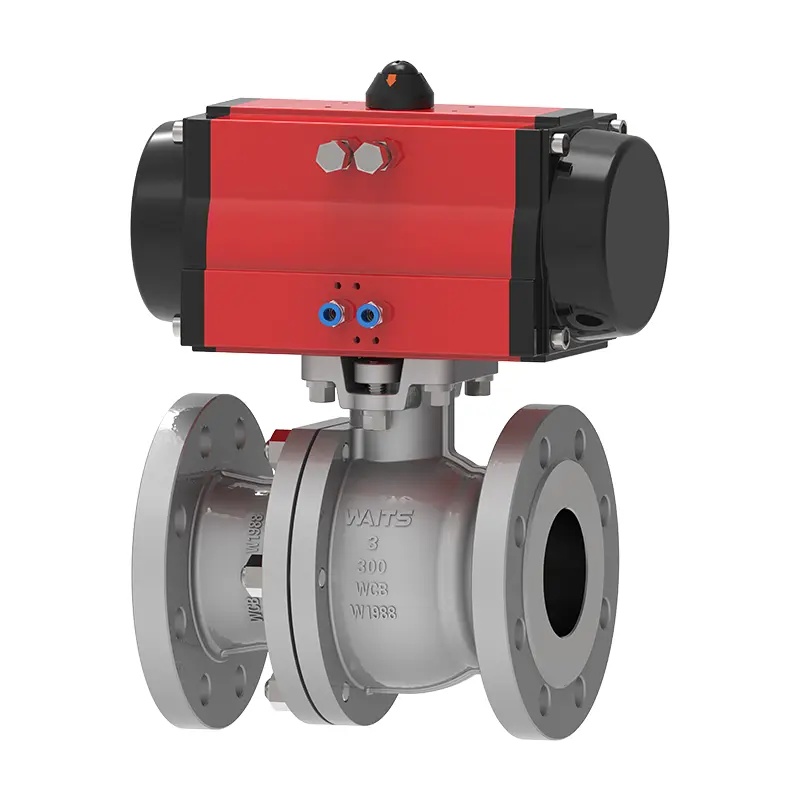

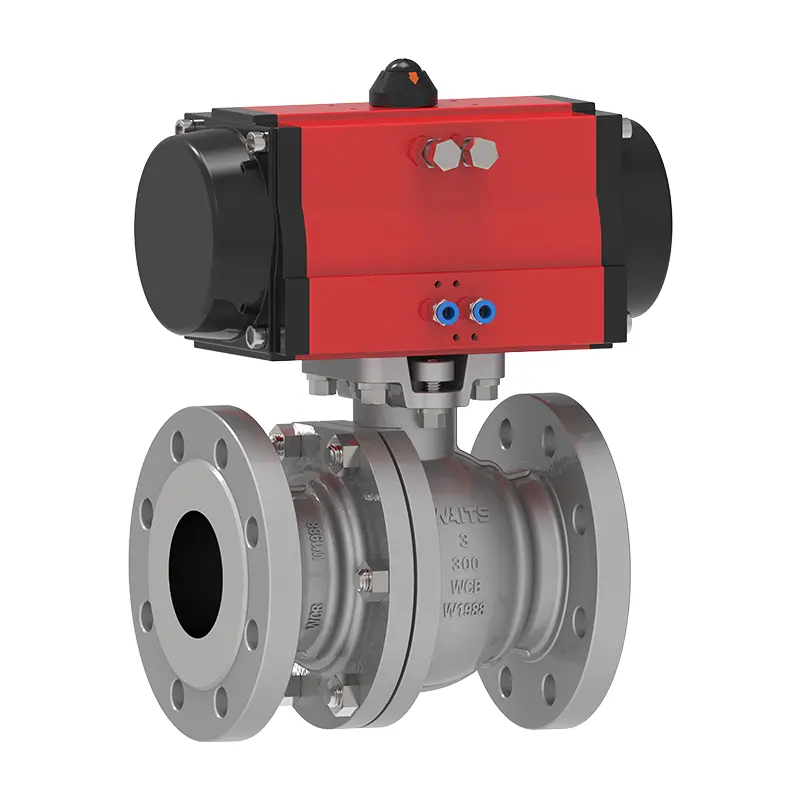

Injap bola terapung pneumatik dua keping (dengan bracket‌)

Waits Valve Advanced Two Piece Pneumatic Floating Ball Valve (dengan Bracket‌ ‌) sangat mudah dipasang dalam aplikasi perindustrian, menjimatkan banyak masalah! Ini adalah injap yang didorong oleh pneumatik dengan badan keluli tahan karat dan kerusi PTFE. Waits Valve memberi tumpuan kepada menyediakan injap cecair yang paling berpatutan untuk industri seperti petrokimia, penjanaan kuasa dan rawatan air.

Hantar Pertanyaan

Penerangan Produk

Waits Valve berkualiti tinggi dua keping pneumatik injap bola terapung (dengan bracket‌ ‌) mengamalkan struktur dua keping, dengan penutup badan dan penutup injap yang dihubungkan dengan bolt, struktur padat dan penyelenggaraan yang mudah. Ia sangat sesuai untuk kawalan hidup, stim, minyak dan media lain, terutamanya untuk sistem paip dalam industri kimia, makanan dan farmaseutikal.

Kelebihan utama termasuk: masa tindak balas yang cepat; prestasi pengedap yang sangat baik; hayat perkhidmatan yang panjang.

Berbanding dengan reka bentuk tiga keping, injap bola terapung dua keping mempunyai kelebihan berikut: jejak yang lebih kecil, berat ringan, sesuai untuk pemasangan dengan ruang yang terhad; kos rendah

Injap bola terapung pneumatik dua keping kami (dengan bracket‌ ‌) adalah penyelenggaraan injap bola penuh dua keping yang sesuai untuk aplikasi umum, perindustrian dan kimia; Sesuai untuk rawatan air, bahan kimia, cecair yang lemah menghakis dan separuh menghakis.

Mod pengaktifan adalah satu bertindak atau bertindak dua kali, dan satu siri pilihan yang boleh dikonfigurasikan tersedia, termasuk suis had, injap solenoid dan kedudukan.

Ciri -ciri utama:

Antara muka BSP atau NPT yang tersedia, saiz: NPS 2 "~ NPS 24" DN50 ~ DN600 hingga 2 inci (NPT).

Julat Tekanan: CL150 ~ CL2500 PN10 ~ PN260

Julat suhu: -20 ℃ ~ 400 ℃

Dilengkapi dengan batang injap anti-blowout.

Injap bola terapung pneumatik dua keping (dengan bracket‌ ‌) memenuhi keperluan ketat kawalan proses hari ini. Semasa perhimpunan, semua komponen pemacu diperiksa dengan ketat dan 100% kilang diuji sebelum penghantaran.

Piawaian Pelaksanaan-Dua Piece Pneumatic Floating Ball Injap (Dengan bracket‌ ‌)
Piawaian reka bentuk	API 6D/API 608, BS5351
Standard Flange	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Kaedah sambungan	RF, BW, SW, NPT, FNPT
Ujian dan penerimaan	API 598, EN12266
Panjang struktur	API6D/ASME B16.10/EN558
Tekanan dan penilaian suhu	ASME B16.34
Ujian Fireproof	API 6FA, API 607
Piawaian kebocoran yang rendah	ISO 15848-1, API 622
Reka bentuk anti-karat	NACE MR 0175

Injap bola terapung pneumatik permohonan (dengan bracket‌ ‌）
Saiz	NPS 2 "~ NPS 24" DN50 ~ DN600
Julat tekanan	CL150 ~ CL2500 PN10 ~ PN260
Julat suhu	-20 ℃ ~ 400 ℃
Julat Permohonan	Berkenaan dengan pelbagai media seperti air, stim, minyak, gas cecair, gas asli, gas arang batu, asid nitrik, asid asetik, media pengoksidaan, urea, dll.
Mod pemacu	Hidraulik, pneumatik, elektrik, manual dan penghantaran gear cacing.
Penutup badan/injap injap	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Permukaan pengedap	PTFE bertetulang, para-polyphenylene (RPTFE, ppl), logam
Batang injap	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Bola	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Batang	Grafit asbestos, grafit fleksibel, polytetrafluoroethylene, aloi berasaskan besi

Proses penggerak pneumatik

1. Air yang dikompres (0.4-0.7MPa) adalah input untuk memacu piston penggerak atau mekanisme gear.

2.Torque adalah output untuk memutar batang injap 90 °, menukar arah melalui lubang bola (sepenuhnya terbuka/ditutup sepenuhnya).

3.Single Silinder bertindak memerlukan penetapan semula musim bunga, manakala silinder bertindak berganda dikawal melalui perubahan arah injap solenoid.

4. Respon Rapid: Penggerak pneumatik mencapai kelajuan beralih 0.05 saat setiap kitaran, sesuai untuk senario mematikan kecemasan.

Kriteria pemilihan

1. Sambungkan kepala pneumatik yang bertindak tunggal atau dua kali berdasarkan keperluan tork.

2.Prioritize Seal PTFE untuk media menghakis; Pilih meterai keras logam untuk aplikasi tekanan tinggi/tekanan tinggi.

3.Flange Faces yang direka untuk ASME B16.5 Pastikan keserasian saluran paip.
