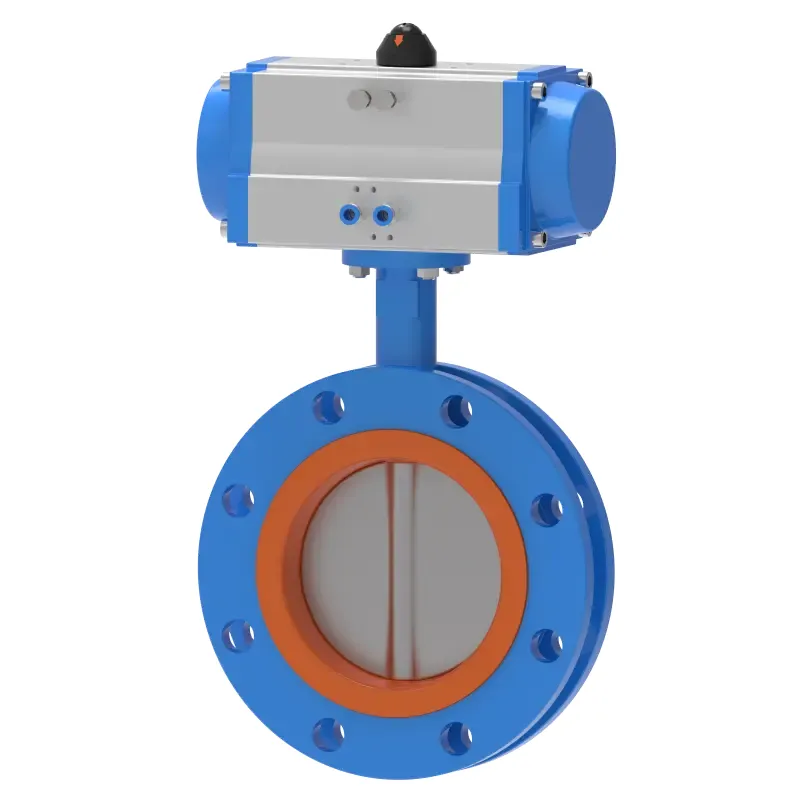

Injap Rama-Rama Bebibir Jenis U

Injap tunggu U-Type Flange Butterfly Valve tahan lama, bersaiz kecil, ringan dan hanya terdiri daripada beberapa bahagian. Di samping itu, ia boleh dibuka dan ditutup dengan cepat. Apabila injap rama-rama bebibir berada dalam kedudukan terbuka sepenuhnya, ketebalan plat rama-rama adalah satu-satunya rintangan untuk medium mengalir melalui badan injap, jadi penurunan tekanan yang dihasilkan oleh injap adalah sangat kecil, dan ia mempunyai ciri kawalan aliran yang lebih baik. Jenis pengedap Injap Rama-Rama Bebibir Jenis U ialah pengedap elastik dan pengedap logam. Injap pengedap elastik, cincin pengedap boleh tertanam dalam badan injap atau dipasang di sekeliling plat rama-rama.

Ciri

1. Injap rama-rama mempunyai struktur ringkas, isipadu kecil, ringan, dan hanya terdiri daripada beberapa bahagian. Di samping itu, hanya putar 90 ° untuk membuka dan menutup dengan cepat, menjadikannya mudah untuk dikendalikan. Pada masa yang sama, injap mempunyai ciri kawalan bendalir yang baik.

2. Strukturnya ringkas dan padat, dan boleh dibuka/ditutup dengan cepat 90 °.

3. Tork operasi yang sangat rendah, penjimatan tenaga.

4. Lengkung aliran cenderung ke arah garis lurus, menunjukkan prestasi peraturan yang sangat baik.

5. Pelbagai pilihan bahan, sesuai untuk pelbagai media.

Putar 90 ° untuk membuka dan menutup dengan cepat, mudah dikendalikan. Pada masa yang sama, Injap Rama-Rama Bebibir Jenis U mempunyai ciri kawalan bendalir yang sangat baik.

Jangka hayat injap tertutup logam biasanya lebih lama daripada injap tertutup elastik, tetapi sukar untuk mencapai pengedap lengkap.

Perbandingan antara Injap Rama-Rama Bebibir Jenis U dan Injap Rama-Rama Pengapit Berganda

1. Bahan (persamaan):

Badan injap: besi tuang kelabu; Besi mulur; Keluli karbon.

Cakera injap: besi mulur (bersalut nikel atau bersalut nilon); Keluli tahan karat 304/316; gangsa aluminium.

Batang injap: 410/416/304/316 keluli tahan karat.

Tempat duduk injap: Getah EPDM; Getah nitril; teflon; Fluororubber; Heparen; Getah kloroprena; Tempat duduk injap logam.

2. Tekanan (kesamaan):

KELAS 125/150； PN10/16/25

3. Skop permohonan:

Injap Rama-Rama Bebibir Jenis U berbeza daripada injap rama-rama pengapit atau lug kerana ia menggunakan sambungan bebibir dan mempunyai panjang muka hujung yang lebih pendek.

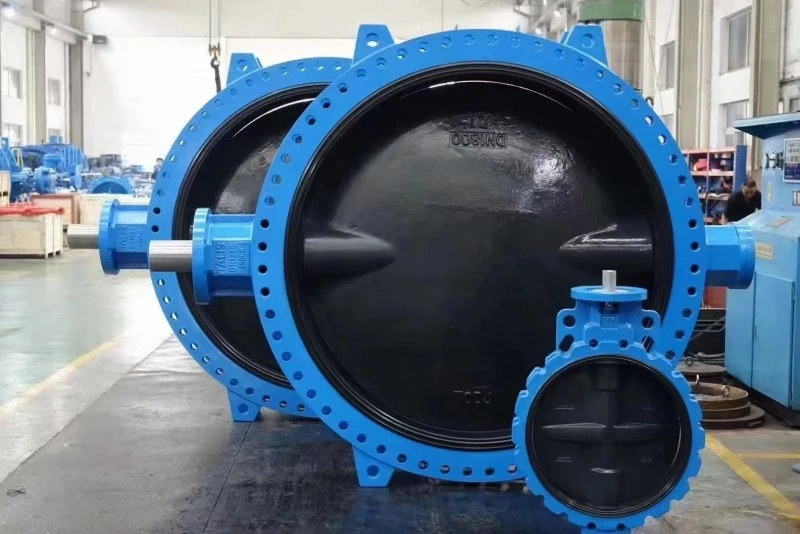

Jika injap rama-rama perlu digunakan untuk kawalan aliran, perkara yang paling penting ialah memilih saiz dan jenis injap yang betul. Prinsip struktur injap rama-rama amat sesuai untuk membuat injap berdiameter besar. Injap rama-rama bukan sahaja digunakan secara meluas dalam industri umum seperti petroleum, gas asli, kimia, dan rawatan air, tetapi juga dalam sistem air penyejuk loji kuasa haba.

Jika Injap Rama-Rama Bebibir U-Type perlu digunakan untuk kawalan aliran, perkara yang paling penting ialah memilih saiz dan jenis injap dengan betul. Prinsip struktur injap rama-rama amat sesuai untuk pembuatan injap berdiameter besar. Injap rama-rama bukan sahaja digunakan secara meluas dalam industri umum seperti petroleum, gas asli, kimia, dan rawatan air, tetapi juga dalam sistem air penyejuk loji kuasa haba.
