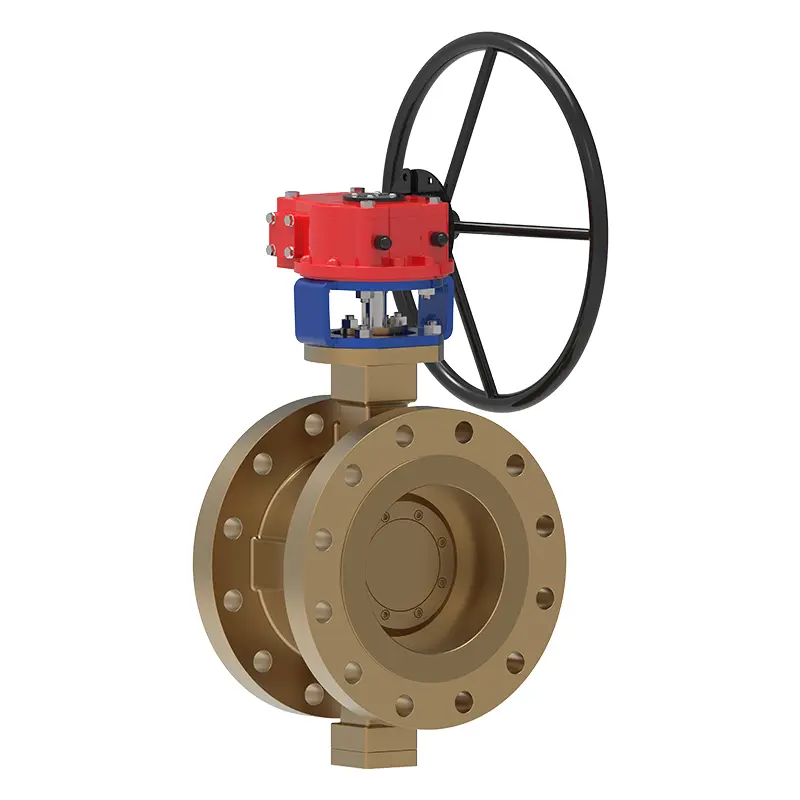

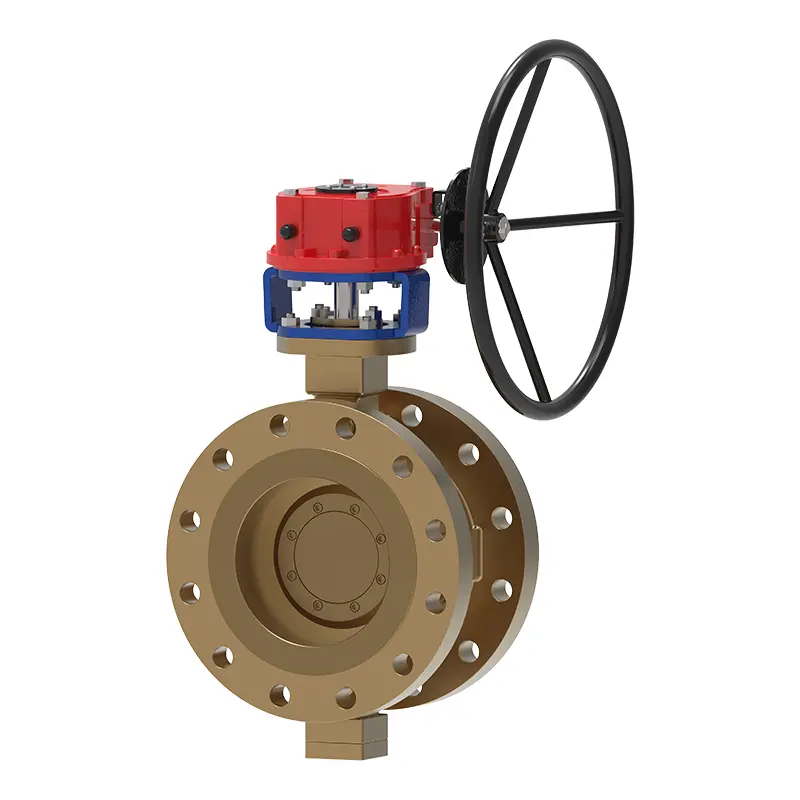

Injap rama -rama bebibir gangsa tiga gangsa

Menunggu gangsa gangsa tiga injap rama -rama flange mengamalkan reka bentuk eksentrik tiga untuk mengurangkan tork dan memanjangkan hayat perkhidmatan. Badan injap gangsa aluminiumnya adalah tahan karat/tahan suhu tinggi dan dilengkapi dengan sambungan bebibir dan mod pemacu berganda, sesuai untuk kawalan cecair petrokimia/tenaga. Dengan struktur eksentrik tiga ini, injap rama -rama sentiasa mengekalkan kesesuaian antara cakera rama -rama dan cincin meterai semasa pembukaan dan penutupan.

Hantar Pertanyaan

Penerangan Produk

Selamat Datang ke Waits Valve, kami telah memilih pelbagai injap rama -rama flange gangsa komersial dan industri gangsa untuk anda. Sambungan lug menjadikannya mudah dipasang dalam saluran paip. Sesuai untuk HVAC, rawatan air dan pemprosesan kimia. Mereka sesuai untuk hampir semua proses perindustrian, termasuk rawatan air dan kumbahan, perlombongan, penjanaan kuasa, minyak, pemprosesan gas dan minyak, pembuatan makanan, pembuatan kimia dan plastik dan banyak lagi bidang.

Pelaksanaan Standard-Gangsa-Gangsa Triple Eccentric Flange Butterfly Injap
Piawaian reka bentuk	API 609, EN593
Standard Flange	ASME B16.5/ASME B16.47- A/B/EN1092-1/
Sambungan	RF, RTJ, ff
Penerimaan ujian	API 598 EN12266
Panjang struktur	API 6D ASME B16.10 EN558
Tekanan dan penilaian suhu	ASME B16.34
Ujian kebakaran	/
Standard kebocoran rendah	ISO 15848-1, API 622
Reka bentuk anti-karat	NACE MR 0175

Injap rama-rama bebibir eksentrik gegaran permohonan
Saiz	NPS 2 "~ NPS 80" DN50 ~ DN2000
Julat tekanan	CL150 ~ CL600 PN10 ~ PN100
Julat suhu	-15 ℃ ~ 425 ℃
Permohonan	Ia boleh digunakan dalam air laut, air tawar, stim, minyak, gas asli, bahan mentah kimia, asid dan cecair alkali dan media lain, terutamanya dalam keadaan kerja dengan rintangan kakisan, suhu tinggi dan tekanan tinggi.
Mod pemacu	Tuas manual, gear yang dikendalikan, pneumatik digerakkan, elektrik digerakkan
Penutup badan/injap injap	Al - gangsa
Permukaan pengedap	Keluli tahan karat dengan grafit fleksibel, atau stellite
Batang injap	Keluli tahan karat 316, 304 atau hujan keluli tahan karat keras,

Ciri -ciri prestasi

Injap rama -rama flange eksentrik gangsa adalah injap pintu. Pintu berada dalam bentuk rama -rama dengan aci pusat dan cakera yang disambungkan ke aci pusat. Cakera ini terletak di dalam badan injap, dan aci pusat disambungkan ke pemegang di luar badan injap. Injap rama -rama eksentrik triple eksentrik juga dipanggil injap aci pusat eksentrik tiga. Cincin meterai keluli tahan karat komposit yang dipasang pada plat rama-rama menyedari reka bentuk kebocoran.

Aplikasi

Direka untuk sistem balast dan penyejukan.

Injap Rama -rama Flange Eksentrik Gangsa sesuai untuk rawatan air laut dalam operasi minyak dan gas dan tahan lama.

Tumbuhan penyahgaraman

Infrastruktur Pelabuhan

The Waits Bronze Triple Eccentric Flange Butterfly Valve Excels dalam Prestasi Pengedap dengan Struktur Triple-Ecentricnya, memastikan haus minimum antara tempat duduk dan cakera sambil mencapai meterai pengetatan diri yang menjamin kebocoran sifar untuk media gas. Ia menawarkan rintangan yang baik kepada suhu tinggi, kakisan, dan lelasan, kerana bahan gangsa aluminium itu sendiri memberikan kakisan yang teguh dan rintangan haus, dipertingkatkan lagi oleh struktur keras dan permukaan yang tahan karat dan bahan-bahan yang tidak dapat dilupakan, menjadikannya sebagai perancah, yang sesuai untuk perancah, mengendalikan media yang menghakis. Batang injap, yang direka dengan struktur triple-ecentric, memastikan pengagihan daya rasional dan tork operasi yang rendah, membolehkan dengan mudah membuka dan menutup kaedah manual, gear cacing, pneumatik, atau elektrik. Dengan laluan aliran yang direka dengan baik yang menawarkan kawasan aliran yang besar dan pekali rintangan aliran rendah, ia meminimumkan kehilangan tekanan dalam saluran paip, mengurangkan penggunaan tenaga sistem dan meningkatkan kecekapan keseluruhan.

Bronze Triple Eccentric Flange Butterfly Valve
