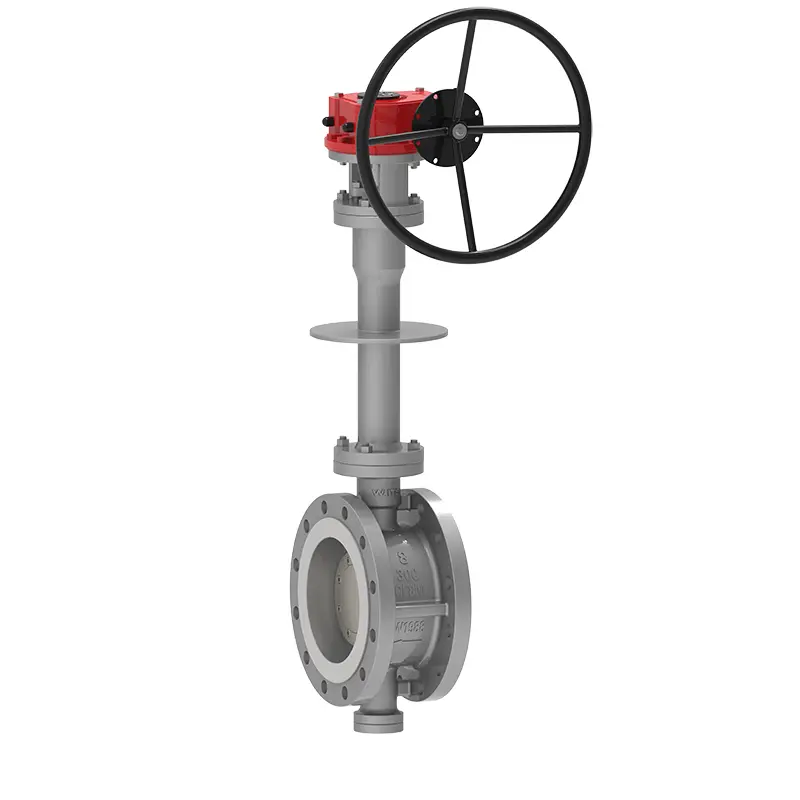

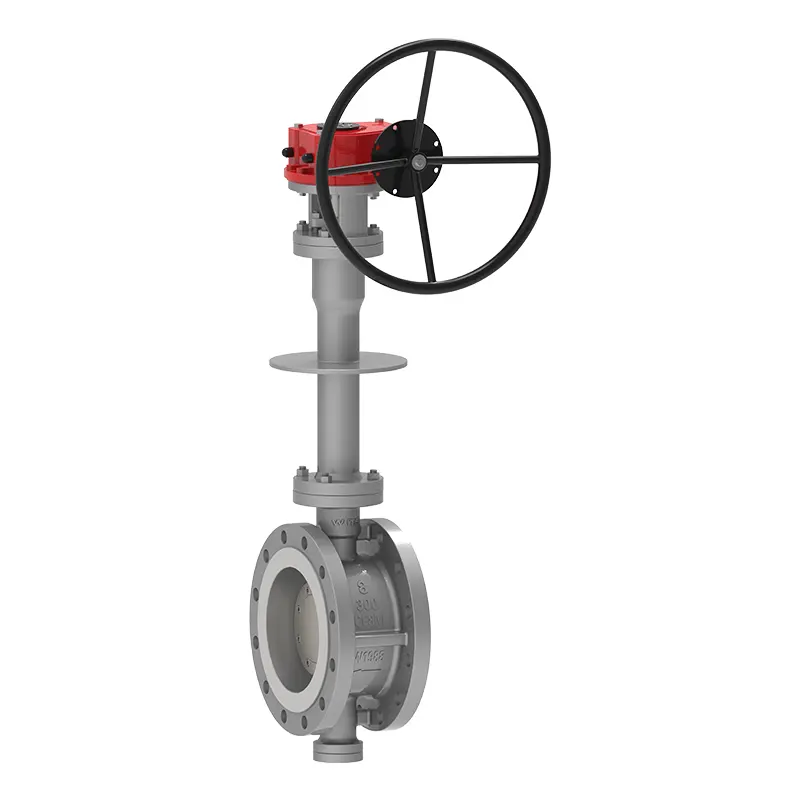

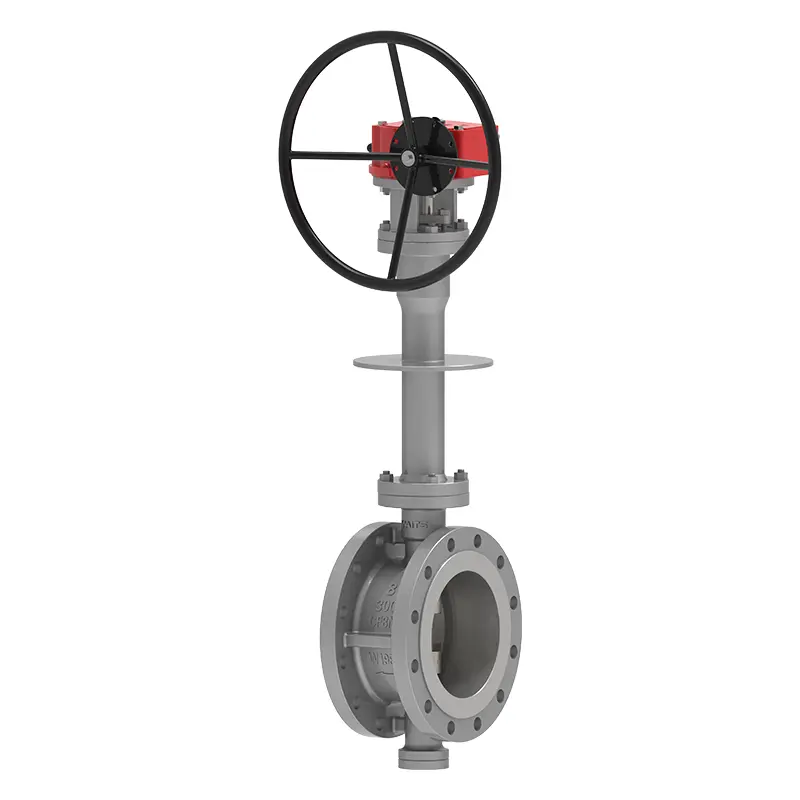

Injap Rama-rama Masuk Sisi Kriogenik

Injap rama-rama kemasukan sisi kriogenik yang dihasilkan oleh Waits diperbuat daripada bahan mentah berkualiti tinggi dan telah dikawal kualiti sepanjang proses. Ia mempunyai prestasi cemerlang dan prestasi kos tinggi. Injap ini boleh mengendalikan suhu yang sangat rendah dan sesuai untuk keadaan kerja yang lebih kompleks. Kami mempunyai 30 tahun pengalaman dalam pembuatan injap dan terus menjadi perintis dan inovatif. Kami berharap untuk mempunyai kerjasama jangka panjang dengan lebih ramai pelanggan.

Hantar Pertanyaan

Penerangan Produk

Injap rama-rama masuk sisi kriogenik ialah injap rama-rama penjimat tenaga yang tahan lama dan baru dibangunkan oleh Waits. Ia terdiri daripada badan injap, plat rama-rama, cincin pengedap, mekanisme penghantaran dan komponen utama yang lain. Strukturnya menggunakan reka bentuk prinsip sipi dua dimensi atau tiga dimensi, dan menggunakan teknologi baharu yang serasi dengan pengedap elastik atau pengedap pelbagai peringkat yang keras dan lembut, yang mengurangkan tork apabila injap rama-rama sedang beroperasi, menjimatkan lebih banyak usaha dan tenaga. Reka bentuk dan pemilihan proses sedemikian juga boleh memastikan rintangan kakisan keseluruhan, rintangan suhu tinggi dan rintangan haus injap rama-rama.

Piawaian Pelaksanaan

Piawaian reka bentuk	API 609, EN 593, GB/T 24925
Piawaian bebibir	ASME B16.25 (BW)
Reka bentuk kalis api	API 607, API 6FA
Kaedah sambungan	BW, RF
Penerimaan ujian suhu biasa	API 598, ANSI/FCI 70-2, EN 12266, ISO 5208
Penerimaan ujian suhu rendah	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Panjang struktur	API 609, ASME B16.10, EN 558, ISO 5752
Tahap tekanan dan suhu	ASME B16.34、
Piawaian kebocoran yang rendah	ISO 15848-1, API 622
Reka bentuk anti-karat	NACE MR 0103, NACE MR 0175

Permohonan

Saiz	NPS3 ~ NPS52 DN80~ DN1300
Julat tekanan	CL150~CL1500 PN6~ PN250
Julat suhu	-196°C ~ +120°C
Julat aplikasi
Mod memandu	Manual, pneumatik, elektrik
Badan injap	A351 CF3, CF8, CF3M, CF8M dll.
Plat injap	A351 CF3, CF8, CF3M, CF8M dll.
Tempat duduk injap	Keluli tahan karat + STL; Keluli tahan karat + grafit
Batang injap	XM-19, Gr660 Ty2/HT

Ciri Prestasi

1. Injap rama-rama kemasukan sisi kriogenik menggunakan reka bentuk serong berganda dan kesipian kecil: tork mencapai tahap domestik terkemuka (40%~60% daripada rakan sebaya), dan harga elektrik dan pneumatik yang sepadan adalah sangat berfaedah;
2. Tempat duduk injap dan cincin pengedap boleh diganti dalam talian dengan reka bentuk petak penyelenggaraan: kerusi injap dan cincin pengedap dipisahkan, dan injap mempunyai port pemeriksaan untuk penyelenggaraan dan penggantian yang mudah.
3. Kekunci dua bahagian atas dan bawah plat injap dan batang injap boleh memastikan bahawa ia tidak akan tersangkut pada suhu rendah, dan pada masa yang sama memenuhi reka bentuk anti-terbang API 609;
4. Tork injap adalah kecil: permukaan pengedap adalah hampir kehausan sifar, yang memanjangkan hayat perkhidmatan injap;
5. Ia mempunyai pelbagai aplikasi dan boleh digunakan untuk peranti suhu ultra rendah seperti LNG, propilena dan etilena;
6. Prestasi pengedap yang baik: kebocoran pada suhu biasa ialah API598, dan kebocoran pada suhu rendah ialah 1/3 daripada BS6364. Memenuhi keperluan pengedap positif dan terbalik BS6364 pada suhu rendah;
7. Badan injap dan kerusi injap adalah komponen yang berasingan: kerusi injap dan cincin pengedap boleh dibuat daripada bahan yang berbeza untuk memenuhi keadaan kerja;
8. Tiga kesipian: garis tengah aci menyimpang dari garis tengah permukaan pengedap, garis tengah aci menyimpang sedikit dari garis tengah saluran paip, dan garis tengah permukaan pengedap badan injap (kon serong ) membentuk kedudukan sudut dengan garis tengah saluran paip;
