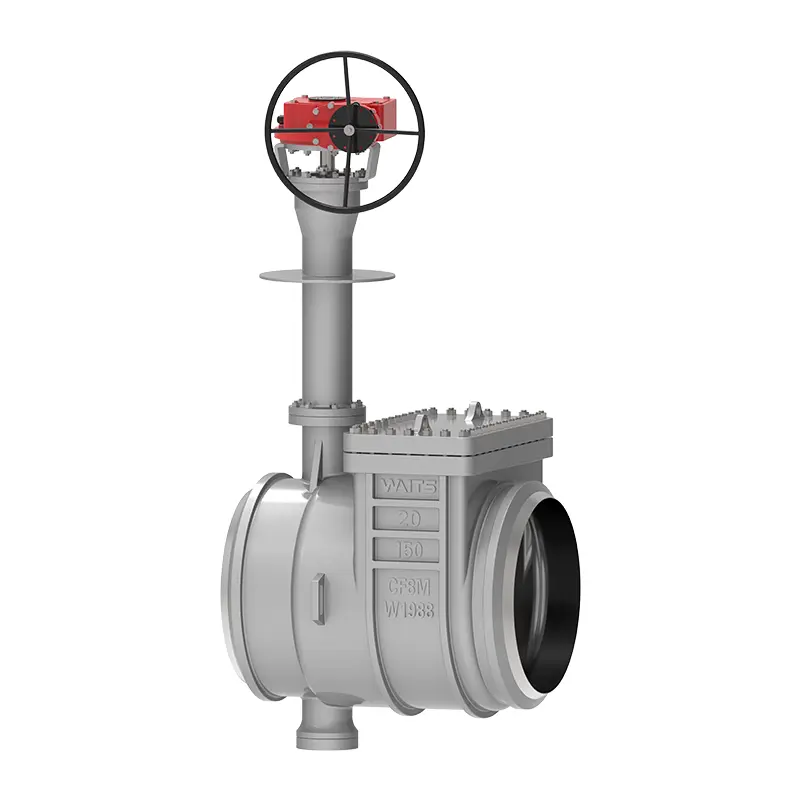

Injap Rama-rama Masuk Atas Kriogenik

Injap rama-rama masuk atas kriogenik, injap yang dihasilkan oleh pangkalan pengeluaran profesional Waits, mempunyai bekalan yang stabil dan prestasi tinggi, terutamanya sesuai untuk persekitaran suhu yang sangat rendah. Kami amat menyedari bahawa kualiti produk adalah teras pengeluaran dan jualan, dan akan memberikan anda perkhidmatan selepas jualan yang komprehensif, dengan harapan dapat mewujudkan hubungan kerjasama jangka panjang dengan anda.

Hantar Pertanyaan

Penerangan Produk

Injap rama-rama masuk atas kriogenik ialah injap rama-rama yang tahan lama dan menjimatkan tenaga. Kami secara aktif memperkenalkan teknologi baharu semasa reka bentuk dan pengeluaran, dan sekumpulan profesional industri memantau arahan sepanjang proses.
Komponen injap rama-rama ini terutamanya termasuk badan injap, plat rama-rama, cincin pengedap, mekanisme penghantaran, dan lain-lain. Reka bentuk struktur mengamalkan prinsip sipi dua dimensi atau tiga dimensi, dan proses baharu pengedap elastik atau pelbagai peringkat keras dan lembut keserasian pengedap digunakan untuk mengurangkan tork dalam operasi, yang lebih menjimatkan buruh dan penjimatan tenaga.
Pada masa yang sama, rintangan kakisan keseluruhan, rintangan suhu tinggi dan rintangan haus injap rama-rama kemasukan atas kriogenik juga sangat baik, yang cukup untuk menghadapi pelbagai keadaan kerja yang kompleks tanpa penyelenggaraan atau penggantian yang kerap.

Piawaian Pelaksanaan

Piawaian reka bentuk	API 609, EN 593, GB/T 24925
Piawaian bebibir	ASME B16.25 (BW)
Reka bentuk kalis api	API 607, API 6FA
Kaedah sambungan	BW, RF
Penerimaan ujian suhu biasa	API 598, ANSI/FCI 70-2, EN 12266, ISO 5208
Penerimaan ujian suhu rendah	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Panjang struktur	API 609, ASME B16.10, EN 558, ISO 5752
Tahap tekanan dan suhu	ASME B16.34、
Piawaian kebocoran yang rendah	ISO 15848-1, API 622
Reka bentuk anti-karat	NACE MR 0103，NACE MR 0175

Permohonan

Saiz	NPS3 ~ NPS48 DN80~ DN1200
Julat tekanan	CL150~CL1500 PN6~ PN250
Julat suhu	-196°C ~ +150°C
Julat aplikasi
Mod memandu	Manual, pneumatik, elektrik
Badan injap	A351 CF3, CF8, CF3M, CF8M dll.
Plat injap	A351 CF3, CF8, CF3M, CF8M dll.
Tempat duduk injap	Keluli tahan karat + STL; Keluli tahan karat + grafit
Batang injap	XM-19, Gr660 Ty2/HT

Ciri Prestasi

1. Injap rama-rama masuk atas kriogenik direka dengan tepi serong berganda dan kesipian kecil. Torknya mencapai tahap terkemuka (40%~60% daripada rakan sebayanya), dan harga elektrik dan pneumatik yang sepadan adalah sangat berfaedah;
2. Tempat duduk injap dan cincin pengedap direka sebagai bahagian yang berasingan, dan injap mempunyai port pemeriksaan untuk penyelenggaraan dan penggantian yang mudah.
3. Plat injap dan batang injap direka bentuk dengan kekunci dua ke atas dan ke bawah, yang tidak akan tersangkut pada suhu rendah, dan mempunyai reka bentuk anti-terbang API 609;
4. Permukaan pengedap mempunyai hampir sifar haus dan hayat perkhidmatan yang panjang;
5. Ia mempunyai pelbagai aplikasi, termasuk peranti suhu ultra rendah seperti LNG, propilena dan etilena;
6. Ia bocor API598 pada suhu bilik dan 1/3 daripada BS6364 pada suhu rendah. Ia memenuhi keperluan pengedap positif dan terbalik BS6364 pada suhu rendah;
7. Badan injap dan kerusi injap adalah komponen yang berasingan, dan kerusi injap dan cincin pengedap boleh dibuat daripada bahan yang berbeza;
8. Tiga kesipian: garis tengah aci menyimpang dari garis tengah permukaan pengedap, garis tengah aci sedikit menyimpang dari garis tengah saluran paip, dan garis tengah permukaan pengedap badan injap (kon serong ) membentuk kedudukan sudut dengan garis tengah saluran paip;
