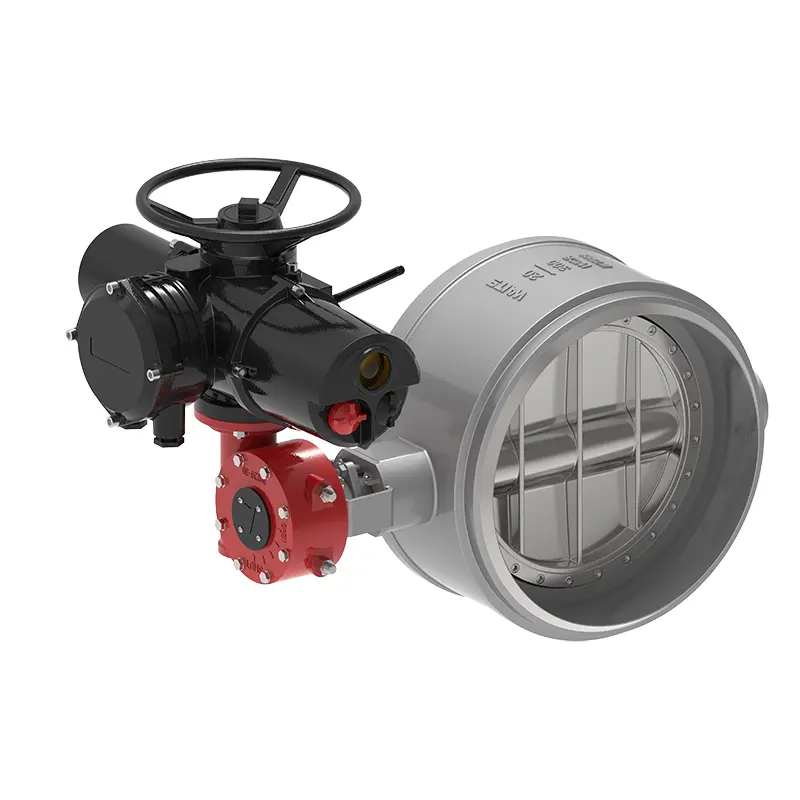

Tiga injap kupu-kupu yang dikimpal keras eksentrik adalah sejenis injap berkualiti tinggi yang dihasilkan dan dihasilkan oleh Waits. Kami mempunyai barisan pengeluaran lengkap dan dapat memberikan harga yang kompetitif. Ketiga-tiga injap rama-rama yang dikimpal oleh meterai keras yang kami hasilkan digunakan dengan baik dalam pemanasan bandar, penghantaran gas, saluran paip stim dan projek pemeliharaan air berskala besar.
Tiga injap kupu -kupu yang dikimpal oleh Eccentric Hard terdiri daripada badan injap, plat rama -rama, cincin pengedap, mekanisme penghantaran dan bahagian utama yang lain. Strukturnya mengamalkan reka bentuk prinsip eksentrik dua dimensi atau tiga dimensi, dan mengamalkan teknologi pemprosesan baru meterai elastik atau keserasian meterai multi-lapisan yang keras dan lembut, supaya injap rama-rama dapat mengurangkan tork semasa operasi, menjimatkan buruh dan tenaga. Pada masa yang sama, ia tidak akan menjejaskan rintangan kakisan keseluruhan, rintangan suhu tinggi dan rintangan memakai injap rama -rama.
Injap rama -rama ini telah menerima banyak pengiktirafan yang baik di banyak bidang perindustrian. Sebagai pengeluar injap yang besar, kita tahu dengan jelas bahawa harga injap keutamaan tidak dapat dipisahkan dari sistem rantaian bekalan hulu dan hiliran lengkap dan peralatan pemprosesan yang sangat baik. Kami sangat penting untuk ini. Kami akan meningkatkan pelaburan di dalamnya setiap tahun supaya injap menunggu sentiasa dapat mengekalkan kualiti dan harga keutamaan yang boleh dipercayai.
Piawaian pelaksanaan
Standard reka bentuk | API 609, EN 593, GOST |
Piawaian bebibir | ASME B16.25 (BW) |
Sambungan akhir | RF, BW, RTJ, dll. |
Pemeriksaan & Ujian | API 598, EN 12266-1, GOST |
Bersemuka | API 609, EN 558, ASME B16.10, GOST |
Tahap tekanan dan suhu | ASME B16.34 |
Piawaian kebocoran yang rendah | ISO 15848-1, API 622 |
Reka bentuk anti-karat | NACE MR 0103, NACE MR 0175 |
Permohonan
Saiz | 3 "-120", DN80-DN3000 |
Penilaian Tekanan | Kelas 150-1500, PN16-PN250 |
Suhu operasi | Tempat duduk lembut: -29 ~ 200 ℃, tempat duduk logam: -29 ~ 600 ℃ |
Pengendali | Tuas, gear, elektrik, pneumatik, dll. |
Bahan Bahagian Utama
Bahan badan | Keluli karbon, keluli tahan karat, keluli tahan karat dupleks, keluli aloi, Monel, Al Bronze, dll. |
Plat injap | A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, Monel ... |
Kerusi injap | 13cr/ss304/ss316/+grafit+ptfe+stl |
Batang injap | F6A F304 F316 F51 F53 Monel K500 ... |
Nut batang injap | Aloi tembaga |
Pembungkusan | Grafit fleksibel, pembungkusan asbestos grafit, polytetrafluoroethylene ... |
Ciri -ciri prestasi
1. Struktur unik dan ringan, operasi fleksibel, penjimatan buruh dan mudah;
2. Pengedap yang boleh dipercayai, boleh memenuhi pelbagai standard;
3. Ciri -ciri aliran yang baik dan fungsi laras;
4. Tiga injap rama -rama yang dikimpal keras eksentrik mengamalkan prinsip eksentrik, yang menjadikan permukaan pengedap hampir sifar memakai dan memanjangkan hayat perkhidmatan;
5. Ia boleh digunakan untuk media yang berbeza, termasuk air, stim, minyak, udara dan gas, dan sebagainya;
6. Ia sesuai untuk saluran paip dengan pelbagai keadaan kerja seperti suhu, gred, kakisan, dan lain -lain;
7. Badan injap dan tempat duduk injap adalah komponen yang disambungkan, dan lapisan permukaan meterai tempat duduk injap dikimpal dengan bahan-bahan aloi tahan panas dan tahan kakisan;
8. Tiga eksentrik: garis tengah aci menyimpang dari garis tengah permukaan pengedap, garis tengah aci menyimpang sedikit dari garis tengah saluran paip, dan garis tengah permukaan pengedap badan injap (konvolasi) membentuk sudut kedudukan sudut dengan garis tengah saluran paip;
9. Cincin pengedap berbilang lapisan ditetapkan pada plat injap, yang tahan terhadap suhu tinggi, mudah dikendalikan, dan tidak mempunyai geseran ketika membuka dan menutup. Apabila ditutup, tork mekanisme penghantaran meningkat untuk mengimbangi meterai, yang meningkatkan tiga rama -rama yang dikimpal keras eksentrik, prestasi pengedap dan ketahanan injap;
10. Cincin pengedap berbilang lapisan mengamalkan lembaran logam berlapis lembut dan keras, yang mempunyai kelebihan dua pengedap keras logam dan pengedap lembut.
