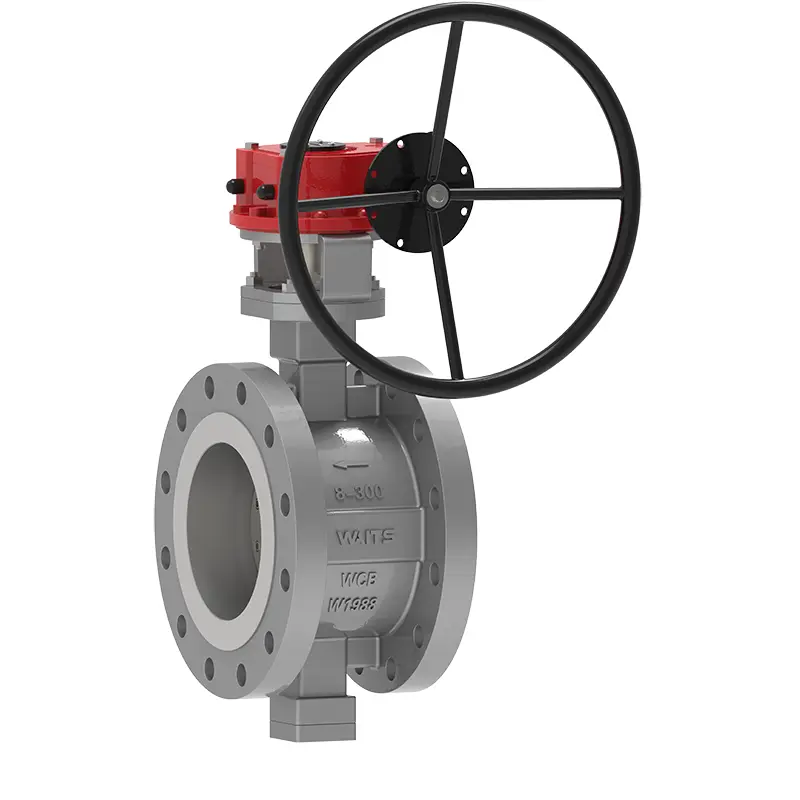

Injap Rama-Rama Bebibir Bertempat duduk Logam Sipi Tiga

Injap rama-rama bebibir dudukan logam eksentrik tiga kali ganda ialah injap yang dihasilkan dan disediakan oleh Waits. Ia boleh menyesuaikan diri dengan persekitaran suhu dan tekanan yang lebih tinggi. Struktur ini direka bentuk dengan prinsip sipi tiga dimensi. Ia amat digemari oleh metalurgi, keluli, elektrik, petroleum, industri kimia, pemanasan, gas dan projek bekalan air dan saliran di Asia Tengah.

Hantar Pertanyaan

Penerangan Produk

Injap rama-rama bebibir dudukan logam eksentrik tiga kali ganda ialah injap rama-rama penjimatan tenaga yang tahan lama, yang direka dengan teliti oleh pasukan profesional Waits dan dihasilkan oleh peralatan pengeluaran yang tepat dan lengkap.
Injap ini terdiri daripada komponen utama seperti badan injap, plat rama-rama, cincin pengedap, mekanisme penghantaran, dan lain-lain. Ia menggunakan reka bentuk prinsip sipi dua dimensi atau tiga dimensi, dan secara aktif menggunakan teknologi pemprosesan baru, seperti pengedap elastik atau pengedap berbilang lapisan yang keras dan lembut.
Apabila injap rama-rama sedang beroperasi, tork adalah kecil, dan prestasi keseluruhan mempunyai rintangan kakisan yang boleh dipercayai, rintangan suhu tinggi, dan rintangan haus. Ia adalah produk injap yang cekap dan mudah.

Piawaian Pelaksanaan

Piawaian reka bentuk	API 609, AWWA C504, EN 593
Piawaian bebibir	ASME B 16.5, ASME B16.47, EN 1092-1, GOST 54432, JIS 2220
Kaedah sambungan	RF,
Ujian dan penerimaan	API 598, EN 12266-1, ISO 5208
Panjang struktur	API 609, ASME B16.10, EN 558, ISO 5752
Tahap tekanan dan suhu	ASME B16.34、
Piawaian kebocoran yang rendah	ISO 15848-1, API 622
Reka bentuk anti-karat	NACE MR 0103，NACE MR 0175

Permohonan

Saiz	NPS 3″ ~ NPS 120″ DN80~ DN3000
Julat tekanan	CL150~CL1500 PN6~ PN250
Julat suhu	；-196°C ~ +600°C
Julat aplikasi	Air paip, kumbahan, pembinaan, petroleum, industri kimia, makanan, perubatan, tekstil, elektrik, pembinaan kapal, metalurgi, sistem tenaga, dsb.
Mod memandu	Turbin, pneumatik, elektrik
Badan injap	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel...
Plat injap	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel...
Tempat duduk injap	13Cr/SS304/SS316/+Graphites+PTFE+STL
Batang injap	F6A, F304 ,F316 ,17-4PH,F51, F53 ,Monel K500...
Kacang batang injap	Aloi Tembaga
Pembungkusan	Grafit fleksibel, pembungkusan asbestos grafit, polytetrafluoroethylene...

Ciri Prestasi

1. Reka bentuk struktur yang unik, kecil dan ringan, fleksibel dan penjimatan buruh dalam operasi;
2. Prestasi pengedap yang baik, dan dengan ketat mengikut pelbagai piawaian;
3. Ciri-ciri aliran yang baik, dengan fungsi pelarasan;
4. Penggunaan prinsip eksentrik menjadikan permukaan pengedap hampir haus sifar, mengurangkan kekerapan penyelenggaraan dan penggantian;
5. Pelbagai aplikasi, boleh digunakan untuk pelbagai media termasuk air, wap, minyak, udara dan gas;
6. Sesuai untuk saluran paip pelbagai keadaan kerja seperti suhu yang berbeza, gred, kakisan, dll., dengan prestasi yang berkuasa;
7. Badan injap dan tempat duduk injap bagi injap rama-rama bebibir dudukan logam sipi tiga kali ganda adalah komponen yang disambungkan, dan lapisan permukaan pengedap tempat duduk injap diperbuat daripada bahan aloi tahan haba dan tahan kakisan permukaan;
8. Tiga kesipian adalah sisihan garis tengah aci dari garis tengah permukaan pengedap, sisihan sedikit garis tengah aci dari garis tengah saluran paip, dan garis tengah permukaan pengedap badan injap (kon serong) dan pusat saluran paip. garis membentuk sudut kedudukan sudut;
9. Cincin pengedap berbilang lapisan dipasang pada plat injap, tahan kepada suhu tinggi, dan tidak mempunyai geseran semasa membuka dan menutup. Apabila ditutup, meterai diberi pampasan apabila tork mekanisme penghantaran meningkat. Penggunaan kepingan logam berlamina lembut dan keras mempunyai kelebihan dua iaitu tidak menjejaskan pengedap akibat perubahan suhu dan persekitaran.
