Injap kupu -kupu wafer yang diletakkan triple scentric metal

Sebagai pembekal injap profesional, Waits mempunyai asas pengeluaran sendiri dan dapat memberikan anda injap kupu -kupu wafer metal triple eksentrik. Strukturnya mengamalkan reka bentuk prinsip eksentrik tiga dimensi, dan kerusi injap adalah struktur pelbagai lapisan yang serasi dengan meterai keras dan lembut atau struktur pengedap logam penuh, yang mempunyai toleransi yang baik terhadap suhu dan tekanan yang lebih tinggi.

Hantar Pertanyaan

Penerangan Produk

Injap kupu-kupu wafer yang diletakkan oleh triple eksentrik adalah injap rama-rama yang panjang, penjimatan tenaga yang baru dibangunkan oleh Waits. Ia terdiri daripada badan injap, plat rama -rama, cincin pengedap, mekanisme penghantaran dan komponen utama yang lain. Strukturnya mengamalkan reka bentuk prinsip eksentrik dua dimensi atau tiga dimensi, meterai elastik atau teknologi pemprosesan serasi meterai multi dan lembut, yang mengurangkan tork injap rama-rama semasa operasi, mencapai kesan penjimatan buruh dan penjimatan tenaga. Pada masa yang sama, ia memastikan kebolehpercayaan keseluruhan injap rama -rama dari segi rintangan kakisan, rintangan suhu tinggi dan rintangan haus.

Piawaian pelaksanaan

Standard reka bentuk	API 609, EN 593, GOST
Piawaian bebibir	54432, Jis
Sambungan akhir	RF, BW, RTJ, dll.
Pemeriksaan & Ujian	API 598, EN 12266-1, GOST
Bersemuka	API 609, EN 558, ASME B16.10, GOST
Tahap tekanan dan suhu	ASME B16.34
Piawaian kebocoran yang rendah	ISO 15848-1, API 622
Reka bentuk anti-karat	NACE MR 0103, NACE MR 0175

Permohonan

Saiz	3 "-120", DN80-DN3000
Penilaian Tekanan	Kelas 150-1500, PN16-PN250
Suhu operasi	Tempat duduk lembut: -29 ~ 200 ℃, tempat duduk logam: -29 ~ 600 ℃
Julat Permohonan	Ketik air, kumbahan, pembinaan, petroleum, industri kimia, makanan, perubatan, tekstil, elektrik, pembinaan kapal, metalurgi, sistem tenaga, dll.
Pengendali	Tuas, gear, elektrik, pneumatik, dll.
Bahan badan	Keluli karbon, keluli tahan karat, keluli tahan karat dupleks, keluli aloi, Monel, Al Bronze, dll.
Plat injap	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Kerusi injap	13cr/ss304/ss316/+grafit+ptfe+stl
Batang injap	F6A, F304, F316, 17-4PH, F51, F53, Monel K500 ...
Nut batang injap	Aloi tembaga
Pembungkusan	Grafit fleksibel, pembungkusan asbestos grafit, polytetrafluoroethylene ...

Ciri -ciri prestasi

1. Triple Eccentric Metal duduk injap rama-rama wafer mempunyai struktur yang unik, saiz kecil dan ringan, operasi fleksibel, penjimatan buruh dan mudah;
2. Pengedap yang boleh dipercayai, boleh memenuhi pelbagai standard;
3. Ciri -ciri aliran yang baik dan fungsi laras;
4. Mengadopsi prinsip eksentrik, permukaan pengedap hampir dengan memakai sifar, yang memanjangkan hayat perkhidmatan injap;
5. Pelbagai aplikasi, boleh digunakan untuk air, stim, minyak, udara dan gas dan media lain;
6. Sesuai untuk saluran paip suhu, gred, kakisan dan keadaan kerja yang berbeza;
7. Triple Eccentric Metal Duduk Wafer Butterfly Badan injap dan tempat duduk injap injap adalah komponen yang disambungkan, dan lapisan permukaan pengedap tempat duduk injap dikimpal dengan bahan-bahan aloi tahan panas dan tahan kakisan;
8. Tiga eksentrik: garis tengah aci menyimpang dari garis tengah permukaan pengedap, garis tengah aci sedikit menyimpang dari garis pusat saluran paip, dan garis tengah permukaan pengedap badan injap (konvensi serong) membentuk sudut dengan garis pusat saluran paip;
9. Cincin pengedap berbilang lapisan ditetapkan pada plat injap, yang mempunyai kelebihan rintangan suhu tinggi, operasi mudah, tidak ada geseran ketika pembukaan dan penutupan, dan pengedap dikompensasi sebagai tork dari mekanisme transmisi meningkat apabila ditutup, yang meningkatkan prestasi pengedap injap rama-rama dan memanjangkan kehidupan perkhidmatan;
10. Cincin pengedap berbilang lapisan mengamalkan lembaran logam berlapis lembut dan keras, yang mempunyai kelebihan dua pengedap keras dan lembut, dan mempunyai prestasi pengedap kebocoran sifar tanpa mengira keadaan suhu rendah dan tinggi.

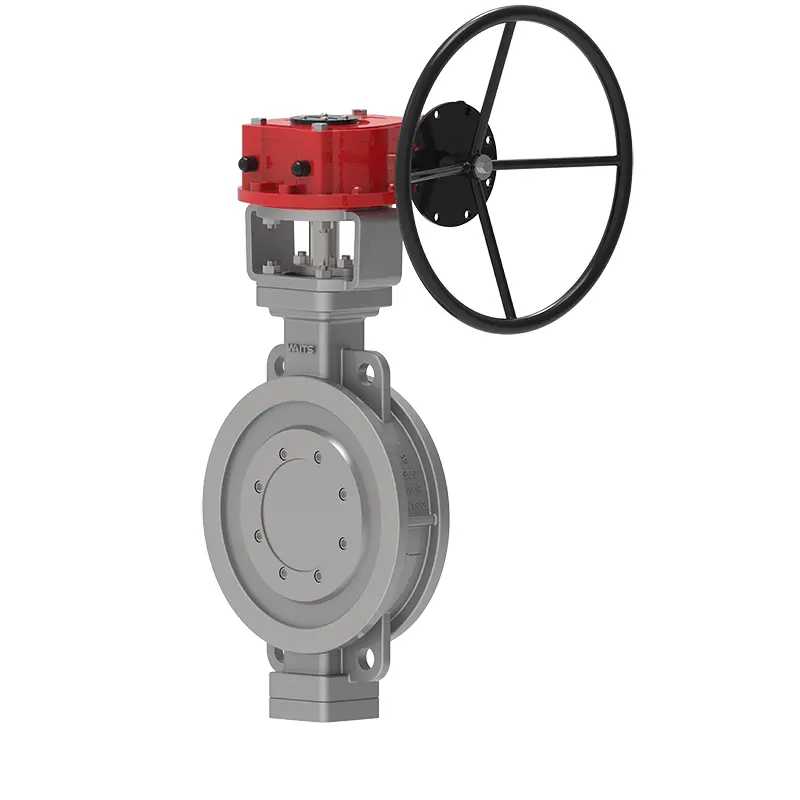

Triple Eccentric Metal Seated Wafer Butterfly Valve
