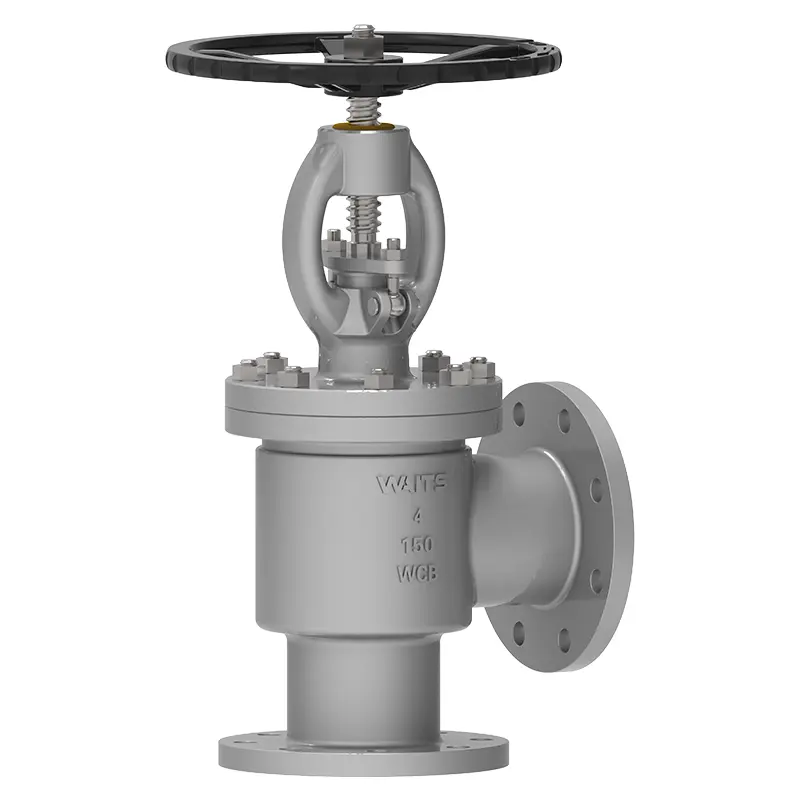

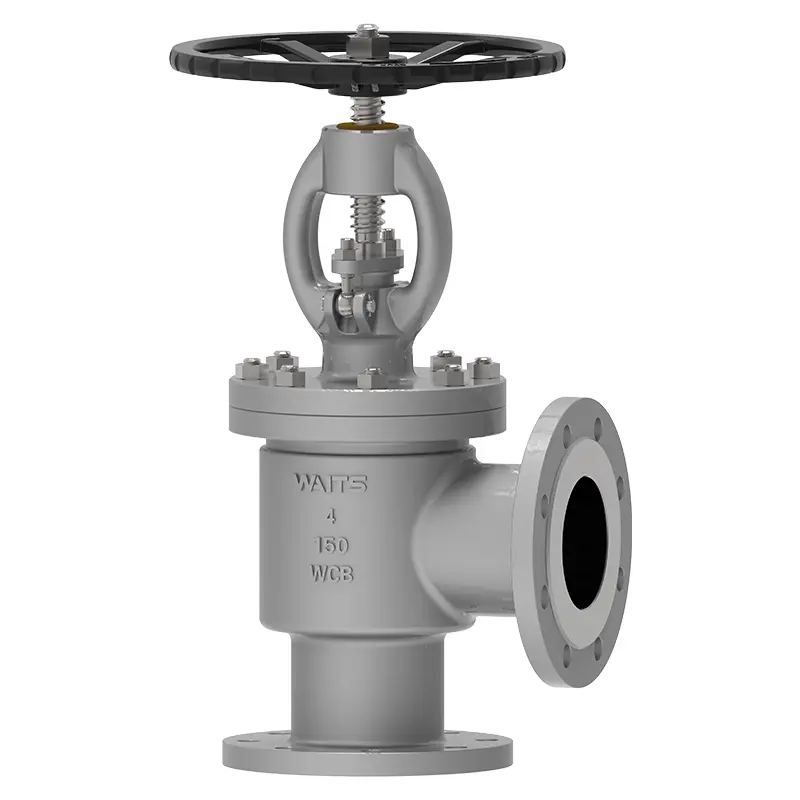

Injap Globe Angle

Apabila anda berhadapan dengan sistem paip saluran aliran 90 darjah yang unik, anda mesti memikirkan Valve Waits Valve Quality Sudut Globe Valve, yang mempunyai pelbagai aplikasi. Kami menggunakan reka bentuk padat untuk menjimatkan ruang dan memudahkan penghalaan saluran paip. Apabila anda berhadapan dengan ruang kecil atau pemasangan terhad, anda boleh menggunakan injap ini.

Hantar Pertanyaan

Penerangan Produk

Injap Injap Globe Injap boleh mengawal aliran media bendalir dengan memutar batang injap untuk menaikkan atau menurunkan cakera injap. Reka bentuk saluran aliran sudut kanan 90 darjah memecahkan struktur injap semasa tradisional, dengan berkesan mengurangkan rintangan bendalir dan penggunaan tenaga. Dalam aplikasi yang kompleks dengan ruang pemasangan yang terhad, reka bentuk padatnya mempunyai kelebihan yang jelas, menjimatkan jurutera banyak masalah dan mengurangkan sisa masa dalam hal ini.

Angle Globe Valve adalah reka bentuk injap berhenti dengan salur masuk dan saluran serenjang antara satu sama lain. Ia menggunakan gerakan linear untuk menggerakkan bahagian penutup masuk dan keluar dari permukaan tempat duduk injap. Injap sudut biasanya digunakan untuk perkhidmatan air suapan dandang dan pemanas, serta injap saluran paip dengan ruang terhad. Injap juga boleh digunakan sebagai siku. Injap boleh menjadi jenis sangkar, atau dengan sambungan outlet yang diperbesarkan, trim injap yang ketat atau pelapik outlet untuk mengurangkan kerosakan kakisan, berkelip atau peronggaan.

Standard Pelaksanaan-Injap Globe
Piawaian reka bentuk	API6D BS1873, DIN 3356, EN 13709
Standard Flange	ASME B16.5, ASME B16.47-A/B, pada 1092-1/2
Sambungan	RF, RTJ
Penerimaan ujian	API 598 EN12266
Panjang struktur	ASME B16.10/EN 558/DIN3203,
Tekanan dan penilaian suhu	ASME B16.34
Ujian kebakaran	API607, API6FA
Standard kebocoran rendah	API 622
Reka bentuk anti-karat	NACE MR 0175

Injap Globe sudut aplikasi
Saiz	DN15 ~ DN300 (NPS½ "~ 12"）
Julat tekanan	PN16 ~ PN160 (Kelas150 ~ 900）
Julat suhu	-29 ℃～+570 ℃
Permohonan	Cecair Asid/Alkali, Gas Asli Cecair, Minyak Kelikatan Tinggi, Rangkaian Paip Bawah Tanah, Modul Integrasi Peralatan, dll.
Mod pemacu	Handwheel, gear serong, elektrik, pneumatik, dll.
Penutup badan/injap injap	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Permukaan pengedap	Badan, badan pelapisan besi berasaskan besi, pelapisan aloi berasaskan keras
Batang injap	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Nut batang injap	Aloi tembaga
Batang	Grafit fleksibel, pembungkusan asbestos grafit, polytetrafluoroethylene ...

Ciri -ciri prestasi

Dalam industri baja, cabaran injap dalam pengeluaran urea dan ammonia adalah media yang menghakis, penghabluran dan tekanan tinggi. Waits Valve Dibangunkan Injap Globe Angle, yang mempunyai kelebihan berikut:

Kejatuhan tekanan rendah, penurunan penghabluran

Tiada sudut mati, mencegah kakisan

Plat injap satu keping dan batang injap, mencegah sudut mati antara plat injap dan batang injap

Permukaan plat injap aloi semua stellite, mengurangkan haus

Penutup injap bolted, penutup injap injap injap selusur dan injap badan injap badan flange badan injap

Pembungkusan batang injap pelepasan rendah

Tiada bahagian aluminium/gangsa

Badan, badan pelapik badan berasaskan aloi, pelapisan aloi berasaskan keras

Injap Globe Angle boleh digunakan untuk cecair asid/alkali, gas asli cecair, minyak kelikatan yang tinggi, rangkaian saluran paip bawah tanah, modul integrasi peralatan, dll.

Anda boleh memandu dengan tangan, gear serong, elektrik, pneumatik, dll.

Angle Globe Valve
