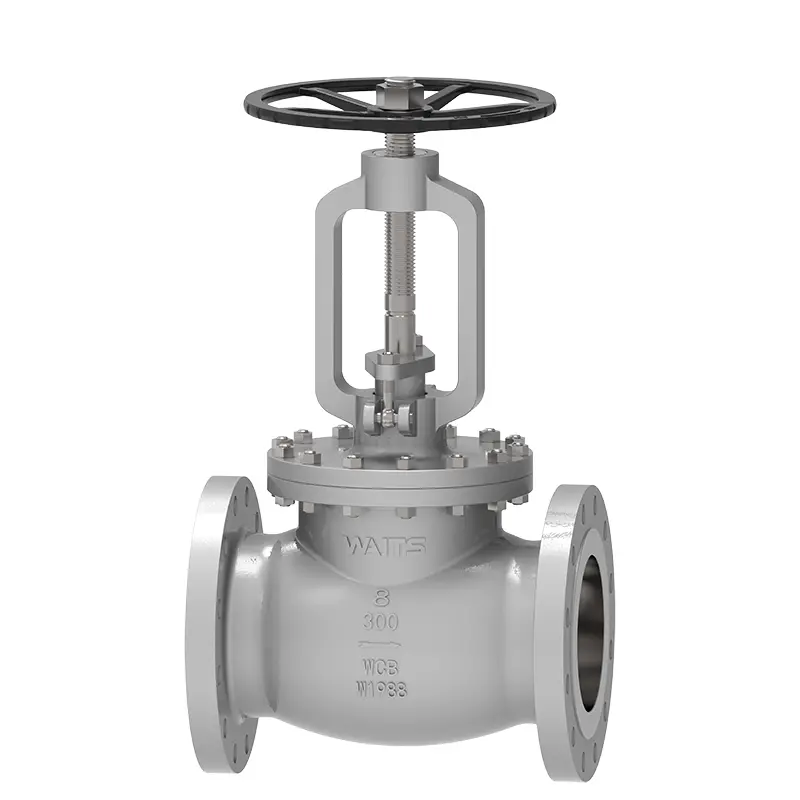

Injap Globe Cast Steel

Injap Globe Steel Waits 'adalah harga yang menggalakkan, kualiti yang sangat baik dan prestasi kos yang tinggi. Kami ditubuhkan di Amerika Syarikat pada tahun 1994 dan menubuhkan cawangan di China pada tahun 2008. Kami mempunyai dua pangkalan pengeluaran di Wenzhou dan Tianjin. Injap globe keluli cast boleh mengawal cecair dengan tepat dan merupakan pilihan berkualiti tinggi untuk kawalan bendalir saluran paip. Ia sangat disukai oleh pasaran antarabangsa, terutamanya di Eropah, Amerika, Timur Tengah dan kawasan lain.

Hantar Pertanyaan

Penerangan Produk

Injap Globe Bonet Cast Bonnet adalah injap berhenti dengan badan dan penutup bolted, dan gasket atau cincin pengedap oktagon dipasang di tengah sebagai meterai. Menurut kedudukan pemasangan yang berlainan, injap dunia boleh dibahagikan kepada injap dunia lurus (injap globe T-jenis) dan injap dunia aliran langsung (Y-Type Globe Valve). Oleh kerana batang injap mempunyai pembukaan atau penutupan yang agak singkat dan mempunyai fungsi pemotongan yang sangat dipercayai, dan sejak perubahan pembukaan tempat duduk injap adalah berkadar dengan strok cakera injap, ia sangat sesuai untuk mengawal aliran. Ia boleh digunakan untuk memotong, mengawal selia dan menyentuh saluran paip bendalir seperti air paip, kumbahan, pembinaan, makanan, elektrik, perubatan, metalurgi, tekstil, tenaga, dan lain -lain. Injap dunia biasanya disambungkan ke saluran paip oleh sambungan flange atau sambungan kimpalan. Peranti pemacu pilihan adalah: roda tangan, gear serong, elektrik, pneumatik, dll.

Piawaian pelaksanaan

Standard reka bentuk	ASME B16.34, BS 1873, EN 558-1, GOST
Piawaian bebibir	ASME B 16.5, ASME B16.47, DIN2543, DIN2544
Sambungan akhir	RF, RTJ, BW, dll.
Pemeriksaan & Ujian	API 598, dari 3230, GOST
Bersemuka	ASME B16.10, DIN 3202, EN 1092-1
Tekanan dan penilaian suhu	ASME B16.34
Ujian Fireproof	API607, API6FA
Piawaian kebocoran yang rendah	ISO 15848-1, API 622
Reka bentuk anti-karat	NACE MR 0103, NACE MR 0175

Permohonan

Saiz	2 "-24", DN50 DN600
Penilaian Tekanan	Kelas 150-1500, PN10-PN260
Suhu operasi	-60 ° C ~ 450 ° C.
Julat Permohonan	Ketik air, kumbahan, pembinaan, petroleum, industri kimia, makanan, perubatan, tekstil, elektrik, pembinaan kapal, metalurgi, sistem tenaga, dll.
Pengendali	HW, gear, elektrik, pneumatik, dll.
Bahan badan	Keluli karbon, keluli tahan karat, keluli tahan karat dupleks, keluli aloi, Monel, Al Bronze, dll.
Permukaan pengedap	Badan, badan pelapisan besi berasaskan besi, pelapisan aloi berasaskan keras
Batang injap	F6A F304 F316 F51 F53 Monel K500
Nut batang injap	Aloi tembaga
Pembungkusan	Grafit fleksibel, pembungkusan asbestos grafit, polytetrafluoroethylene ...

Ciri -ciri prestasi

1. Injap Globe Cast Steel bergantung pada tekanan batang injap untuk menjadikan permukaan pengedap cakera injap dan permukaan pengedap tempat duduk injap sesuai dengan menghalang aliran medium. Ia tergolong dalam injap pengedap F.
2. Arah aliran media Globe Valve adalah "rendah dan tinggi" dan "tinggi dan rendah". Medium hanya dibenarkan mengalir ke satu arah dan mempunyai arah semasa pemasangan.
3. Bentuk struktur badan injap adalah lurus, aliran langsung dan sudut kanan.
4 Apabila injap dunia dibuka, apabila ketinggian pembukaan cakera injap mencapai 25% hingga 30% dari diameter nominal injap berhenti, kadar aliran telah mencapai maksimum, menunjukkan bahawa injap berhenti telah mencapai kedudukan terbuka sepenuhnya.
5. Struktur injap lebih mudah daripada injap pintu, dan ia lebih mudah untuk menghasilkan dan mengekalkan.
6. Permukaan pengedap tidak mudah dipakai dan menggaru, dan prestasi pengedap adalah baik. Tidak ada gelongsor relatif antara cakera injap dan permukaan pengedap badan injap semasa pembukaan dan penutupan, jadi haus dan awal tidak serius, prestasi pengedap adalah baik, dan kehidupan perkhidmatan panjang.
7. Apabila pembukaan dan penutupan, strok cakera injap adalah kecil, jadi ketinggian injap dunia lebih kecil daripada injap pintu, tetapi panjang struktur lebih panjang daripada injap pintu.
8. Tork pembukaan dan penutup adalah besar dan memerlukan lebih banyak usaha.
9. Rintangan bendalir adalah besar kerana saluran sederhana dalam badan injap adalah penyeksaan, rintangan bendalir adalah besar, dan penggunaan kuasa besar.
10. Cakera injap sering terkikis apabila dibuka sepenuhnya.

Cast Steel Globe Valve
