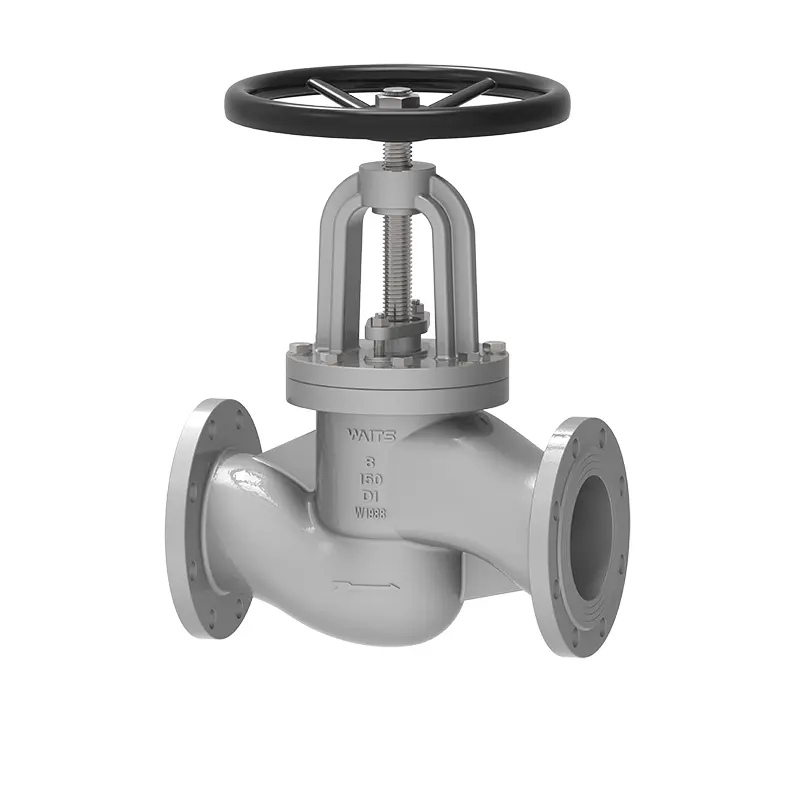

Injap Glob Corak Besi Mulur S

Injap glob corak S besi mulur yang dikeluarkan oleh Waits mematuhi piawaian AISI/DIN/BS/standard, dengan prestasi yang stabil dan prestasi kos yang tinggi. Kami pada asalnya ditubuhkan di Amerika Syarikat, dan kini ibu pejabat global kami terletak di Wenzhou, China. Kami mempunyai lebih daripada satu pangkalan pengeluaran, bekalan yang stabil, dan boleh memberikan anda harga keutamaan.

Hantar Pertanyaan

Penerangan Produk

Injap glob corak S besi mulur yang dihasilkan oleh Waits direka untuk kawalan aliran yang tepat dan kebocoran minimum. Kami memilih bahan mentah dengan teliti untuk memastikan rintangan kakisan dan rintangan haus injap berada dalam julat yang boleh dipercayai dan sesuai untuk kegunaan jangka panjang.
Injap glob ini direka bentuk untuk menyesuaikan diri dengan keadaan tekanan tinggi dan boleh kekal stabil dan boleh dipercayai dalam aplikasi industri yang berbeza. Ia menyesuaikan diri dengan keadaan kerja yang berbeza dan ciri saluran paip, dan tidak memerlukan penyelenggaraan yang kerap. Ia mempunyai hayat perkhidmatan yang baik dan mengurangkan kos buruh dan penyelenggaraan anda semasa digunakan.
Kapasiti pendikit injap glob corak S besi mulur digunakan secara meluas dalam loji rawatan air, aplikasi wap dan industri kimia. Di samping itu, beberapa sistem tekanan tinggi juga akan memilih injap ini kerana kekuatan strukturnya yang baik dan kebolehsuaian yang kuat.

Piawaian Pelaksanaan

Piawaian reka bentuk	,API603, ASME B16.34, DIN 3352, EN1984
Piawaian bebibir	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Kaedah sambungan	SW, RF,
Testing and acceptance	API598, DIN 3230, EN 12569
Panjang struktur	ASME B16.10, DIN3352-F4/F5, EN 558-1
Tahap tekanan dan suhu	ASME B16.34、
Piawaian kebocoran yang rendah	ISO 15848-1, API 622
Anti-corrosion design	NACE MR 0103, NACE MR 0175

Permohonan

Saiz	NPS 2″ ~ NPS 12″ DN50~ DN300
Julat tekanan	CL125~ CL300 PN10~ PN64
Julat suhu	；-10°C ~ +220°C
Julat aplikasi	Air paip, kumbahan, pembinaan, petroleum, industri kimia, makanan, perubatan, tekstil, elektrik, pembinaan kapal, metalurgi, sistem tenaga, dsb.
Mod memandu	Turbin, pneumatik, elektrik
Badan injap/penutup injap	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Plat injap/tempat duduk injap	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Batang injap	F6A F304 F316 F51 F53 Monel K500
Kacang batang injap	Aloi Tembaga
Pembungkusan	Grafit fleksibel, pembungkusan asbestos grafit, polytetrafluoroethylene...

Ciri Prestasi

(1) Struktur injap henti adalah lebih mudah daripada injap pintu, dan lebih mudah untuk mengeluarkan dan menyelenggara.
(2) Permukaan pengedap tidak mudah dipakai dan tercalar, dan prestasi pengedap adalah baik. Tiada gelongsor relatif antara cakera injap dan permukaan pengedap badan injap semasa membuka dan menutup, jadi haus dan calar tidak serius, prestasi pengedap adalah baik, dan hayat perkhidmatan adalah panjang.
(3) Apabila membuka dan menutup, cakera injap mempunyai lejang kecil dan ketinggian yang lebih kecil daripada injap pintu, tetapi panjang struktur lebih panjang daripada injap pintu.
(4) Tork buka dan tutup adalah besar dan masa buka dan tutup agak lama.
(5) Oleh kerana saluran sederhana dalam badan injap adalah berliku-liku, rintangan bendalir adalah besar dan penggunaan kuasa agak besar.
(6) Apabila tekanan nominal PN arah aliran sederhana ialah ≤16MPa, aliran hiliran biasanya diterima pakai, dan medium mengalir ke atas dari bahagian bawah cakera injap; apabila tekanan nominal PN≥20MPa, aliran terbalik biasanya diterima pakai, dan medium mengalir ke bawah dari bahagian atas cakera injap untuk meningkatkan prestasi pengedap. Walau bagaimanapun, perlu diingatkan bahawa apabila menggunakan injap berhenti, medium hanya boleh mengalir dalam satu arah dan tidak boleh mengubah arah aliran.
(7) Cakera injap mudah terhakis apabila dibuka sepenuhnya, jadi anda perlu memberi perhatian apabila menggunakannya.
Paksi batang injap injap henti berserenjang dengan permukaan pengedap kerusi injap. Lejang bukaan atau penutup batang injap agak pendek dan mempunyai tindakan pemotongan yang boleh dipercayai. Ia sesuai untuk memotong, mengawal selia dan pendikitan medium.
