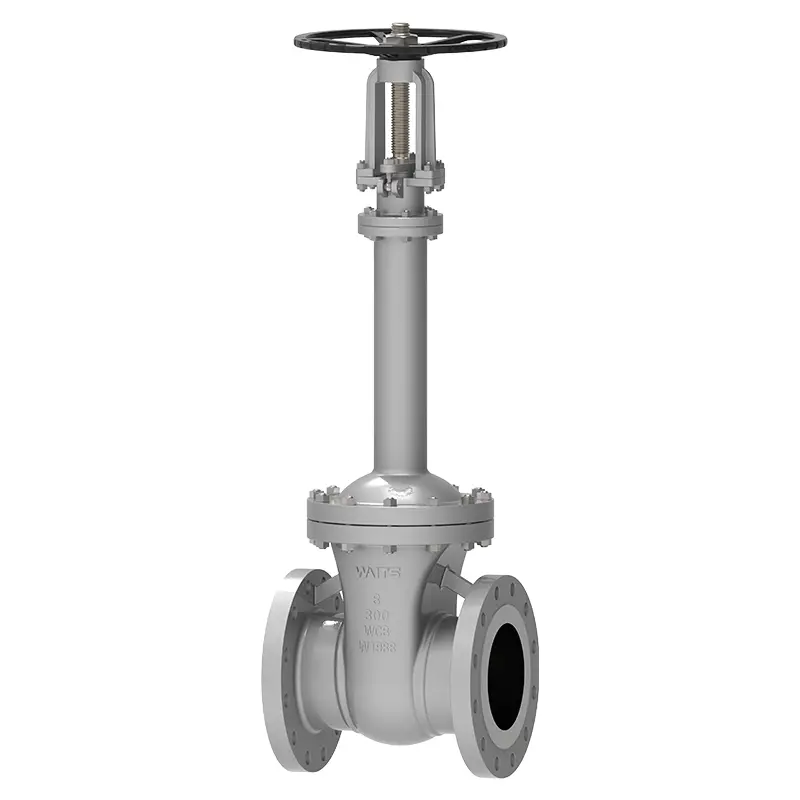

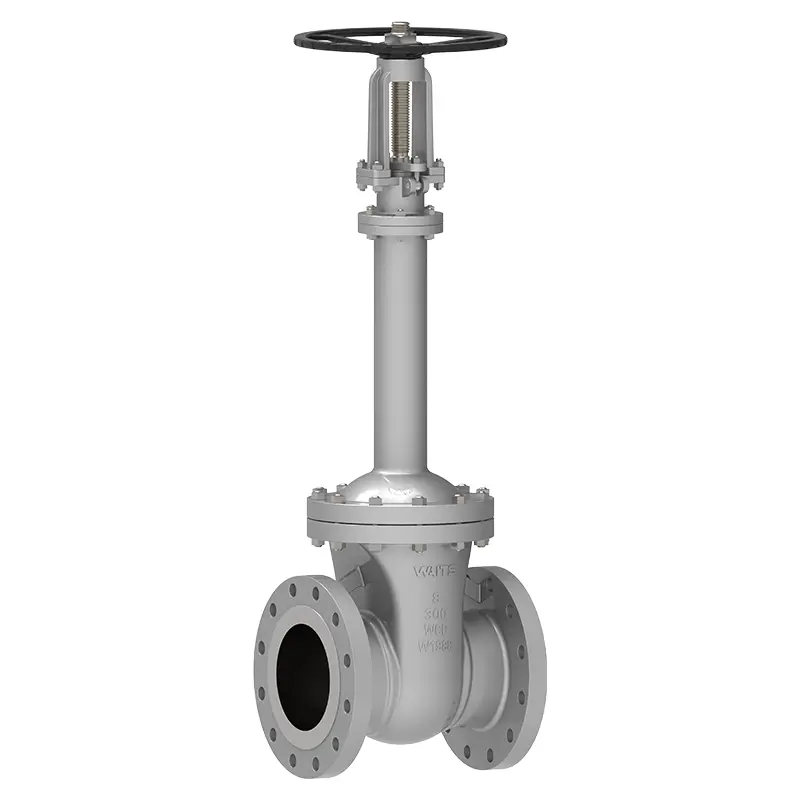

Bellows Gate Valve

Jika anda mencari injap pintu masuk berkualiti tinggi, Waits boleh menjadi pilihan anda yang dipercayai. Sebagai pengeluar dan pembekal injap yang berpengalaman dalam industri, injap pintu gerbang yang kami hasilkan digunakan secara meluas dalam pemanasan bandar, penghantaran gas, saluran paip stim dan projek pemeliharaan air berskala besar, dan telah diiktiraf oleh pelanggan di banyak negara di Eropah dan Timur Tengah.

Hantar Pertanyaan

Penerangan Produk

Injap pintu gerbang membentuk penghalang logam antara medium bendalir dan atmosfera melalui kimpalan rolling automatik, yang merupakan reka bentuk yang melindungi batang injap dari kebocoran.
Struktur belos digunakan di dalam, dan hujung bawah belos keluli tahan karat dikimpal ke batang injap untuk mengelakkan cecair proses dari menghancurkan batang injap. Hujung lain diletakkan di antara badan injap dan penutup injap untuk membentuk meterai statik. Reka bentuk pengedap berganda lebih selamat. Jika belos gagal, pembungkusan batang injap juga akan mengelakkan kebocoran.
Bellows dikimpal ke batang injap untuk mengekalkan prestasi operasi yang stabil dan mengelakkan getaran batang injap yang disebabkan oleh getaran palam injap. Bellows Gate Injap paling sesuai untuk saluran paip dengan stim, mudah terbakar, letupan, minyak terma, kesucian tinggi, toksik dan media lain.

Piawaian pelaksanaan

Piawaian reka bentuk	DIN3356, ASME B16.34
Piawaian bebibir	DIN2543-2545, ASME B16.5, ASME B16.47
Kaedah sambungan	RF,
Ujian dan penerimaan	DIN3230, API 598
Panjang struktur	DIN3203, ASME B16.10
Tekanan dan penilaian suhu	ASME B16.34 、
Ujian Fireproof	API607, API6FA
Piawaian kebocoran yang rendah	ISO 15848-1, API 622
Reka bentuk anti-karat	NACE MR 0103, NACE MR 0175

Permohonan

Saiz	NPS 2 "~ NPS 24" DN50 ~ DN600
Julat tekanan	CL150 ~ CL1500 PN10 ~ PN260
Julat suhu	-20 ℃ ~ 350 ℃
Julat Permohonan	Ketik air, kumbahan, pembinaan, petroleum, industri kimia, makanan, perubatan, tekstil, elektrik, pembinaan kapal, metalurgi, sistem tenaga, dll.
Mod pemacu	Handwheel, gear serong, elektrik, pneumatik, dll.
Penutup badan/injap injap	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), Aloi 20, Monel ...
Permukaan pengedap	Badan, badan pelapisan besi berasaskan besi, pelapisan aloi berasaskan keras
Batang injap	F6A F304 F316 F51 F53 Monel K500
Nut batang injap	Aloi tembaga
Pembungkusan	Grafit fleksibel, pembungkusan asbestos grafit, polytetrafluoroethylene ...

Ciri -ciri prestasi

Kelebihan
1. Bellows Gate Valve mempunyai struktur yang munasabah, prestasi pengedap yang boleh dipercayai dan penampilan yang indah;
2. Permukaan pengedap dikimpal dengan aloi keras berasaskan bersama, yang tahan haus, tahan kakisan, tahan geseran dan mempunyai hayat perkhidmatan yang panjang;
3. Batang injap adalah marah dan nitrided di permukaan, yang mempunyai kakisan dan rintangan geseran yang baik;
4. Reka bentuk pengedap berganda diterima pakai, dan prestasi lebih dipercayai;
5. Petunjuk kedudukan mengangkat batang injap lebih intuitif;
6. Bahan bahagian, flange dan saiz nombor kimpalan punggung boleh dipilih dengan munasabah mengikut situasi sebenar atau keperluan pengguna untuk memenuhi pelbagai keperluan kejuruteraan.

Ciri -ciri:
1. Reka bentuk pengedap berganda adalah pembungkusan batang injap + injap. Jika belos gagal, pembungkusan batang injap juga akan mengelakkan kebocoran;
2. Tiada kehilangan bendalir dan kehilangan tenaga yang rendah;
3. Hayat perkhidmatan yang panjang, yang membantu mengurangkan bilangan penyelenggaraan;
4. Kerusi injap medium gas mengamalkan bahan pengedap lembut PTFE, yang membantu meningkatkan pengedap injap pintu belos;
5. Kerusi injap mengamalkan meterai keras kerucut, yang tahan terhadap suhu tinggi dan mempunyai kedap udara yang baik;
