Injap Gate Flat Waits 'Waits' adalah produk dengan pengedap yang boleh dipercayai dan operasi yang mudah. Sebagai pembekal profesional yang berpengalaman, produk kami adalah tahan hayat dan tahan karat, memainkan peranan penting dalam projek pengangkutan saluran paip gas asli di Amerika Utara, dan memastikan keselamatan kebocoran minyak di beberapa pengangkutan minyak di Timur Tengah dan Asia Tenggara.

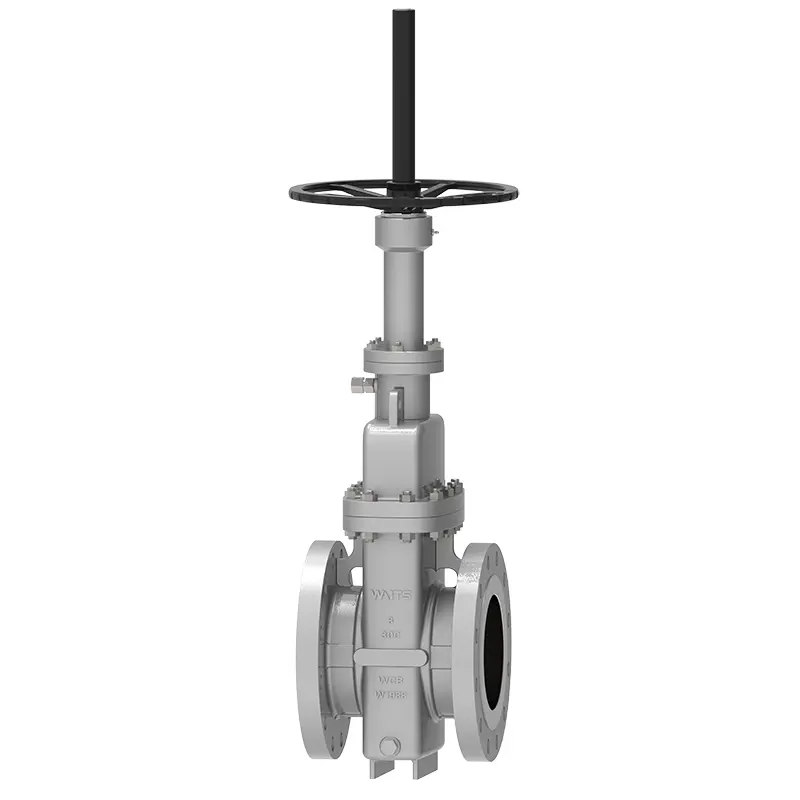

Injap pintu rata cakera tunggal adalah injap gelongsor dengan pintu selari sebagai bahagian penutup. Bahagian penutupnya adalah gerbang tunggal, dan daya menekan pintu ke kerusi injap dikawal oleh tekanan sederhana yang bertindak di pintu terapung atau kerusi injap terapung. Injap pintu rata yang dibangunkan dan dihasilkan oleh Waits mempunyai ciri-ciri keanjalan dan preload, kerusi injap struktur dengan pengedap serentak kerusi hulu dan hiliran, kerusi injap dengan fungsi pembersihan diri, dan penggerak injap dan injap adalah bebas. Menurut keperluan pelanggan, pintu masuk boleh dibahagikan kepada jenis dengan lubang lencongan, tanpa lubang lencongan, pintu laras, dll.
Piawaian pelaksanaan
Standard reka bentuk | API 6D, GOST |
Piawaian bebibir | ASME B16.5 ASME B16.25 |
Sambungan akhir | RF, BW, RTJ, dll. |
Pemeriksaan & Ujian | API 598, GOST |
Bersemuka | ASME B16.10, GOST |
Tekanan dan penilaian suhu | API6D |
Ujian Fireproof | API607, API6FA |
Piawaian kebocoran yang rendah | ISO 15848-1, API 622 |
Reka bentuk anti-karat | NACE MR 0103, NACE MR 0175 |
Permohonan
Saiz | 2 "-60", DN50-DN1500 |
Penilaian Tekanan | Kelas 150-2500, PN10-PN420 |
Suhu operasi | -29 ° C ~ 300 ° C. |
Julat Permohonan | Ketik air, kumbahan, pembinaan, petroleum, industri kimia, makanan, perubatan, tekstil, elektrik, pembinaan kapal, metalurgi, sistem tenaga, dll. |
Pengendali | HW, gear, elektrik, pneumatik, dll. |
Bahan badan | Keluli karbon, keluli tahan karat, keluli tahan karat dupleks, keluli aloi, Monel, Al Bronze, dll. |
Plat Valve/Valve Seat | WCB, LCB, CF8, CF8M, CF3, CF3M+D507, STL |
Batang injap | F6A F304 F316 F51 F53 Monel K500 |
Nut batang injap | Aloi tembaga |
Pembungkusan | Grafit fleksibel, pembungkusan asbestos grafit, polytetrafluoroethylene ... |
Ciri -ciri prestasi
Terdapat tiga jenis struktur badan injap: pemutus, kimpalan dan penempaan.
Injap pintu rata cakera tunggal mengamalkan struktur dengan meterai O-ring dan kerusi injap terapung dengan preload, yang menjadikan injap pintu rata ditegangkan di dalam dan salur keluar. Dan tork pembukaan dan penutupan struktur ini hanya 1/2 daripada injap biasa, jadi injap dapat dengan mudah dibuka dan ditutup. Kerusi injap mengamalkan cincin pengedap lembut, yang mempunyai meterai dua permukaan pengedap lembut ke logam dan logam ke logam, dan permukaan pengedap lembut juga menyapu kotoran pintu. Terdapat injap suntikan gris di satu sisi injap, dan gris memasuki permukaan pengedap melalui penyuntik gris dan lubang suntikan gris kerusi injap untuk mencapai kesan pengedap kecemasan. Untuk memperluaskan hayat perkhidmatan, pintu gerbang dilengkapi dengan lubang panduan untuk melindungi permukaan pengedap dari hakisan sederhana, dan ia sentiasa sesuai dengan permukaan pengedap sama ada injap terbuka atau ditutup sepenuhnya. Apabila injap terbuka sepenuhnya, saluran injap licin dan lurus, pekali rintangan aliran sangat kecil, dan hampir tiada kehilangan tekanan. Paip ini boleh dibersihkan oleh pembersih paip.
Injap gerbang rata cakera tunggal ini mengamalkan struktur pembungkusan dengan keupayaan penyembuhan diri, tidak perlu diselaraskan dengan kerap, dan sangat mudah dibuka dan ditutup. Prestasi pengedap boleh dipercayai, dan pembungkusan dilengkapi dengan struktur suntikan gris pengedap tambahan, yang menyelesaikan masalah yang pembungkusan injap umum kemungkinan besar akan bocor. Apabila injap ditutup, tekanan tinggi dalam rongga dalaman boleh dibuang secara automatik untuk memastikan penggunaan yang selamat. Produk ini adalah struktur yang tertutup sepenuhnya dengan prestasi perlindungan yang baik dan boleh digunakan dalam keadaan semua cuaca. Injap dilengkapi dengan penunjuk kedudukan untuk menunjukkan kedudukan pembukaan dan penutupan injap. Jenis pemuatan atas boleh menjimatkan masa dan kos semasa penyelenggaraan.
