Injap Pintu Baji

Sebagai pengeluar injap pintu baji yang besar dan pembekal bersepadu, Waits mula ditubuhkan di AS pada tahun 1994 dan menubuhkan cawangan di China pada tahun 2008. Ia mempunyai dua pangkalan pengeluaran di Wenzhou dan Tianjin, di mana Wenzhou mempunyai ibu pejabat globalnya. Injap pintu baji mempunyai prestasi pengedap yang baik dan operasi yang mudah, dan digunakan secara meluas dalam sistem saluran paip perindustrian. Reka bentuknya yang unik boleh mengawal aliran media dengan berkesan, dengan tahan haus dan hayat perkhidmatan yang panjang.

Hantar Pertanyaan

Penerangan Produk

Injap pintu baji ialah injap perindustrian berkualiti tinggi. Harga yang berpatutan, prestasi kos yang tinggi, boleh menjimatkan kos anda. Kualiti yang sangat baik, pengedap yang sangat baik dan rintangan haus, boleh berjalan dengan stabil untuk masa yang lama. Ia digunakan secara meluas dalam pelbagai sistem saluran paip perindustrian di Asia Tenggara/Amerika Utara/Eropah, dan sangat digemari dalam bidang petroleum, industri kimia, penyenggaraan air, dll. Ia adalah peralatan kawalan aliran saluran paip yang boleh dipercayai.

Piawaian Pelaksanaan

Piawaian reka bentuk	API 6D API600, API603, ASME B16.34, DIN 3352, EN1984
Piawaian bebibir	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Kaedah sambungan	RF, RTJ, BW
Ujian dan penerimaan	API598, API6D, DIN 3230, EN 12569
Panjang struktur	ASME B16.10, DIN3202, EN 558-1
Penilaian tekanan dan suhu	ASME B16.34、
Ujian kalis api	API607, API6FA
Piawaian kebocoran yang rendah	ISO 15848-1, API 622
Reka bentuk anti-karat	NACE MR 0103, NACE MR 0175

Permohonan

Saiz	NPS 2″ ~ NPS 48″ DN50~ DN1200
Julat tekanan	CL150~ CL2500 PN10~ PN420
Julat suhu	；-40°C ~ +600°C
Julat aplikasi	Air paip, kumbahan, pembinaan, petroleum, industri kimia, makanan, perubatan, tekstil, elektrik, pembinaan kapal, metalurgi, sistem tenaga, dsb.
Mod memandu	Turbin, pneumatik, elektrik
Badan injap/penutup injap	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A,5A,6A), Aloi 20, Monel...
Plat injap/tempat duduk injap	WCB,WC6,WC9 LCB, CF8, CF8M, CF3, CF3M+D507,STL
Batang injap	F6A F304 F316 F51 F53 Monel K500
Kacang batang injap	Aloi Tembaga
Pembungkusan	Grafit fleksibel, pembungkusan asbestos grafit, polytetrafluoroethylene...

Ciri Prestasi

1. Pintu mempunyai dua permukaan pengedap. Yang paling biasa digunakan ialah dua permukaan pengedap pintu gerbang membentuk bentuk baji. Sudut baji berbeza dengan parameter injap dan biasanya 5°.
2. Prinsip pengedap injap pintu baji adalah untuk mencapai pengedap dengan gabungan rapat dua permukaan pengedap pada pintu baji dan dua permukaan pengedap pada badan injap apabila ia dijepit.
3. Injap pintu baji boleh dibahagikan kepada injap pintu batang yang meningkat (injap pintu batang angkat) dan injap pintu batang terselindung (injap pintu batang berputar) mengikut cara berbeza di mana batang injap mendorong pintu pagar untuk membuka dan menutup. .
4. Injap pintu baji boleh dibahagikan kepada injap pintu elastik dan injap pintu tegar mengikut bentuk struktur pintu yang berbeza.
5. Badan injap dibuang, badan injap dan penutup injap disambungkan dengan bolt, dan bebibir tengah dimeterai dengan gasket penggulungan. Cincin logam juga boleh digunakan untuk sambungan apabila pelanggan mempunyai keperluan khas.
6. Salurannya licin dan pekali alirannya kecil. Permukaan pengedap kurang terhakis dan terhakis oleh medium.
7. Permukaan pengedap diperbuat daripada keluli aloi atau aloi keras, yang mempunyai rintangan haus yang baik dan rintangan lelasan.
8. Pengisi grafit fleksibel digunakan, pengedap boleh dipercayai, dan operasinya ringan dan fleksibel.
9. Arah aliran sederhana tidak terhad, tiada gangguan, dan tekanan tidak berkurangan.
10. Bentuknya mudah, panjang strukturnya pendek, proses pembuatannya bagus, dan julat aplikasinya luas.

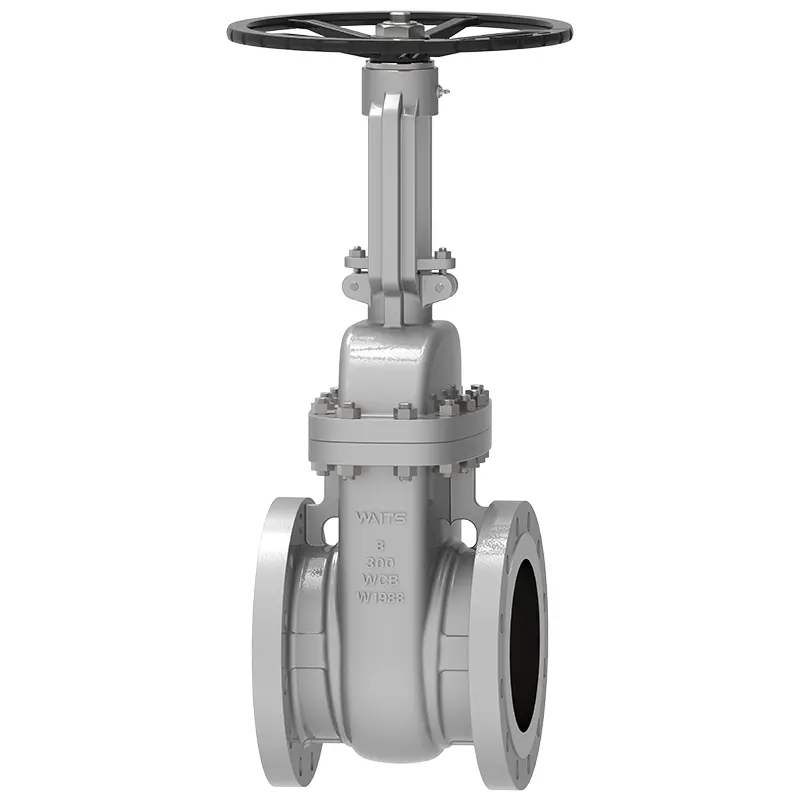

Wedge Gate Valve
