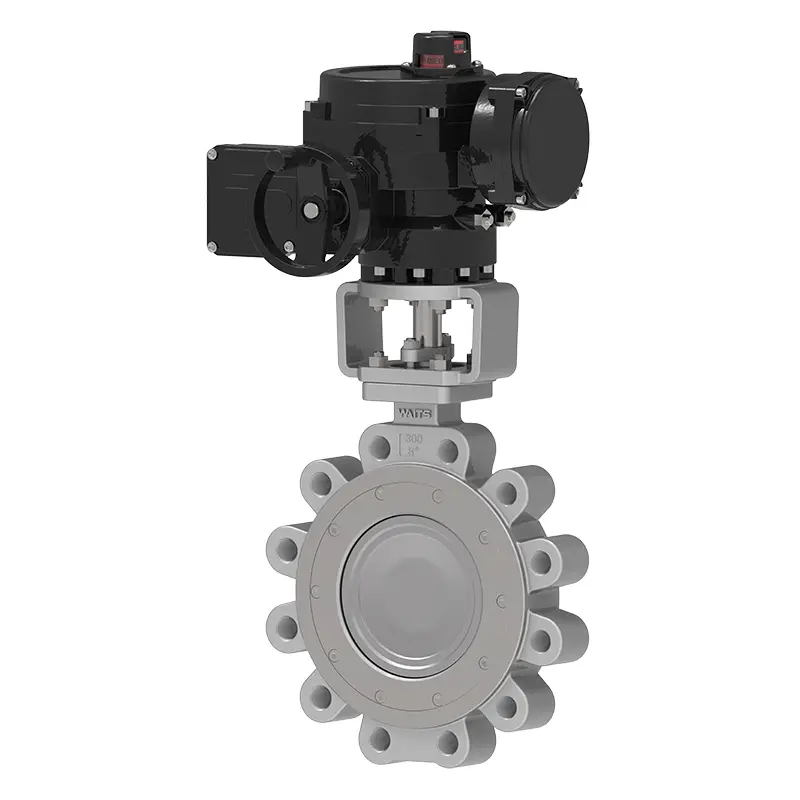

Injap Rama -rama Duduk Logam BW Elektrik

Waits adalah pengeluar dan pembekal injap yang besar dengan pelbagai produk, termasuk injap rama -rama yang duduk di BW Metal. Injap ini digunakan secara meluas dalam pemanasan bandar, penghantaran gas, saluran paip stim dan projek pemeliharaan air yang besar. Pelanggan kami tersebar di banyak negara di pasaran global dan kami berharap dapat mewujudkan hubungan koperasi jangka panjang dengan pelanggan baru dan lama.

Hantar Pertanyaan

Penerangan Produk

Bahagian utama injap rama-rama yang duduk di BW logam elektrik termasuk badan injap, plat rama-rama, cincin pengedap, mekanisme penghantaran, dan lain-lain. Reka bentuk struktur mengamalkan dua dimensi atau tiga dimensi eksentrik prinsip, dan menggunakan teknologi pemprosesan baru yang serasi dengan meterai elastik atau pelepasan multi-layer, yang membantu mengurangkan tork, dan memakai rintangan.

Injap rama -rama ini boleh digunakan dalam bidang perindustrian yang berbeza dan telah menerima pujian dan pengiktirafan dari banyak pelanggan kilang. Kami sedar bahawa harga keutamaan tidak dapat dipisahkan dari sistem rantaian bekalan hulu dan hiliran yang matang dan peralatan pemprosesan yang sangat baik. Ini juga apa yang kita selalu sangat penting. Kami akan meningkatkan pelaburan setiap tahun untuk terus menunggu injap yang boleh dipercayai kualiti dan harga keutamaan.

Piawaian pelaksanaan

Piawaian reka bentuk	API 609, pada 593
Piawaian bebibir	ASME B16.25 (BW)
Kaedah sambungan	Bw
Ujian dan penerimaan	API 598, EN 12266, ISO 5208
Panjang struktur	API 609, ASME B16.10, dan 558, ISO 5752
Tahap tekanan dan suhu	ASME B16.34
Piawaian kebocoran yang rendah	ISO 15848-1, API 622
Reka bentuk anti-karat	NACE MR 0103, NACE MR 0175

Permohonan

Dimensi	NPS 3 "~ NPS 120" DN80 ~ DN3000
Julat tekanan	CL150 ~ CL1500 PN6 ~ PN250
Julat suhu	； -45 ° C ~ +600 ° C.
Mod pemacu	Turbin, pneumatik, elektrik

Bahan Bahagian Utama

Badan injap	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, Monel ...
Plat injap	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, Monel ...
Kerusi injap	13cr/ss304/ss316/+grafit+ptfe+stl
Batang injap	F6A F304 F316 F51 F53 Monel K500 ...
Nut batang injap	Aloi tembaga
Pembungkusan	Grafit fleksibel, pembungkusan asbestos grafit, polytetrafluoroethylene ...

Ciri -ciri prestasi

1. Injap rama -rama yang duduk di BW Metal BW lebih ringan dan fleksibel dalam reka bentuk struktur, usaha penjimatan dan mudah.

2. Prestasi pengedap boleh dipercayai dan memenuhi pelbagai piawaian.

3. Injap mempunyai fungsi laras dan ciri aliran yang baik.

4. Prinsip eksentrik diterima pakai, memakai permukaan pengedap adalah hampir sifar, dan hayat perkhidmatan lebih lama;

5. Ia boleh digunakan untuk pelbagai media yang berbeza, seperti air, stim, minyak, udara, gas, dan sebagainya; Ia juga boleh digunakan untuk saluran paip pelbagai keadaan kerja seperti suhu, gred, kakisan, dan lain -lain yang berbeza.

6. Badan injap dan kerusi injap menghubungkan bahagian-bahagian, dan lapisan permukaan pengedap kerusi injap dikimpal dengan bahan-bahan aloi tahan panas dan tahan kakisan.

7. Barisan tengah aci menyimpang dari garis tengah permukaan pengedap, garis tengah aci menyimpang sedikit dari garis tengah saluran paip, dan garis tengah permukaan pengedap badan injap (konvensi serong) berada pada sudut dengan garis pusat saluran paip. Tiga di atas adalah tiga reka bentuk eksentrik.

8. Terdapat pelbagai lapisan cincin pengedap yang ditetapkan pada plat injap, yang mudah dikendalikan, tiada geseran ketika membuka dan menutup, dan tork mekanisme penghantaran meningkat apabila ditutup, mengimbangi meterai.

9. Cincin pengedap berbilang lapisan mengamalkan lembaran logam berlapis lembut dan keras, yang mempunyai kelebihan dua.
