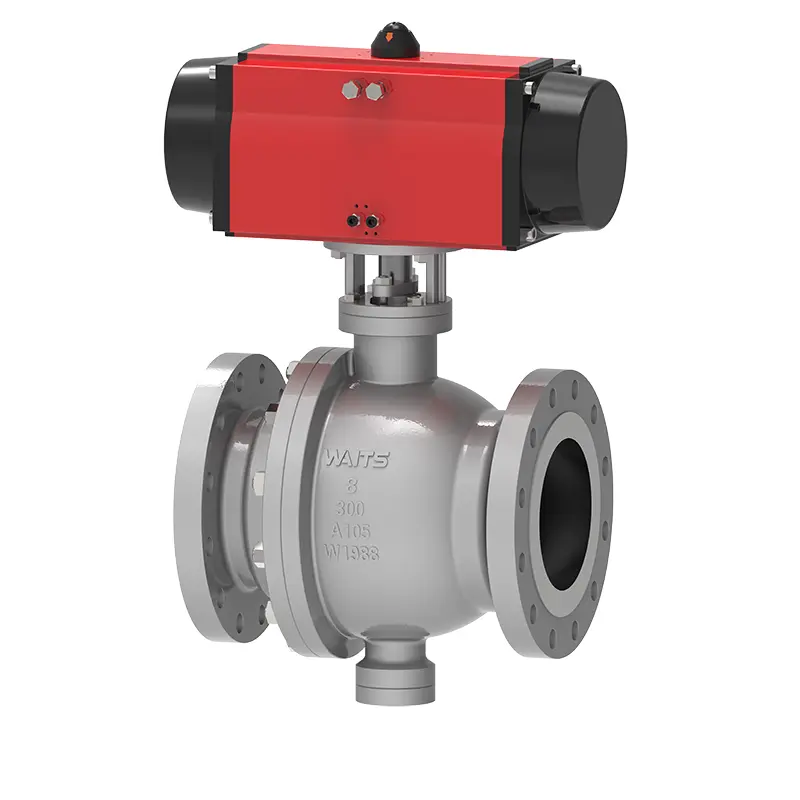

Injap bola trunnion pneumatik

Waits adalah pengeluar injap bola trunnion pneumatik dengan ibu pejabat globalnya di China. Kami boleh menyediakan pelanggan di pasaran dunia dengan bekalan yang stabil dan harga yang kompetitif. Pengalaman industri yang kaya dan pasukan profesional membantu kami meningkatkan lagi kualiti produk dan tahap perkhidmatan yang berkaitan. Piawaian pembuatan yang berbeza boleh digunakan dalam pengeluaran, seperti API6D/ISO17292/BS5351, dll.

Hantar Pertanyaan

Penerangan Produk

Injap bola trunnion pneumatik adalah injap bola keluli, badan injap dipalsukan dengan bahan berkualiti tinggi, bola dipasang, dan bebibir dan leher tengah dihubungkan dengan bolt. Hulu dan hiliran kerusi injap adalah kesan omboh tunggal, dengan fungsi DBB. Pada masa yang sama, meterai antara kerusi injap dan bola mempunyai tiga struktur: struktur meterai lembut tradisional, struktur meterai cincin segi tiga, dan struktur meterai keras.

Piawaian pelaksanaan

Piawaian reka bentuk	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Piawaian bebibir	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Kaedah sambungan	RF, RTJ, BW
Ujian dan penerimaan	API598, API 6D, BS12569;
Panjang struktur	ASME B16.10, BS 558, BS12982, ISO 5752;
Tahap tekanan dan suhu	ASME B16.34 、
Keperluan perlindungan kebakaran	API6FA API607
Piawaian kebocoran yang rendah	ISO 15848-1, API 622
Reka bentuk anti-karat	NACE MR 0103, NACE MR 0175

Permohonan

Saiz	NPS 1 "~ 60" DN25 ~ DN1500
Julat tekanan	Kelas150 ~ 2500 PN10-PN420
Julat suhu	； -196 ℃ ~ +260 ℃
Julat Permohonan	Ketik air, kumbahan, pembinaan, petroleum, industri kimia, makanan, perubatan, tekstil, elektrik, pembinaan kapal, metalurgi, sistem tenaga, dll.
Mod pemacu	Turbin, pneumatik, elektrik
Badan injap	Penempatan: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Castings: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Bola	Sphere: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Cincin sokongan tempat duduk injap	Cincin Sokongan Tempat Duduk: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Masukkan tempat duduk injap	PTFE, RPTFE, NYLON, DEVLON, PEEK
Batang injap	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Ciri -ciri prestasi

1. Batang injap direka dengan pertimbangan untuk kemungkinan operasi yang tidak wajar, jadi reka bentuk yang dapat menghalang batang injap dari muncul dari badan injap yang diterima pakai.

2. Injap bola trunnion pneumatik mempunyai peranti api dan anti-statik, yang lebih stabil dan lebih selamat dalam situasi khas.

3. Pelabuhan suntikan gris kecemasan disediakan di titik pengedap kerusi injap dan batang injap. Di bawah keadaan pengedap biasa, gris pengedap tidak bergantung pada, tetapi apabila permukaan pengedap rosak dan kebocoran, gris pengedap boleh disuntik untuk pembaikan kecemasan. Setiap pelabuhan suntikan gris dilengkapi dengan injap suntikan gris dan injap cek pra-dikebumikan.

4. Injap longkang dipasang di bahagian bawah badan injap untuk ekzos dan saliran rongga injap; Injap ekzos dipasang di bahagian atas badan injap untuk ekzos dalam talian dan pembersihan rongga injap. Injap longkang dan injap ekzos boleh menjadi injap pengasingan atau sendi pelepasan khas.

5. Produk ini dilengkapi dengan plat penyambung untuk memadankan pelbagai peranti pemacu.

6. Bahan akhir injap boleh diselaraskan mengikut gred bahan tertentu saluran paip pengguna. Jika ia adalah injap dengan lengan di kedua-dua hujung, panjang lengan dapat memastikan bahawa operasi kimpalan di tapak tidak mempengaruhi bahan pengedap.

7. Reka bentuk yang dikebumikan langsung diterima pakai. Untuk injap langsung yang dikebumikan ini, batang injap perlu dipanjangkan mengikut projek untuk memudahkan operasi tanah, dan memanjangkan dari saluran paip ke tanah untuk pengisian gris yang sama, pelepasan kumbahan dan peranti pembuangan. Ketinggian injap yang dikebumikan langsung disediakan oleh pelanggan.
