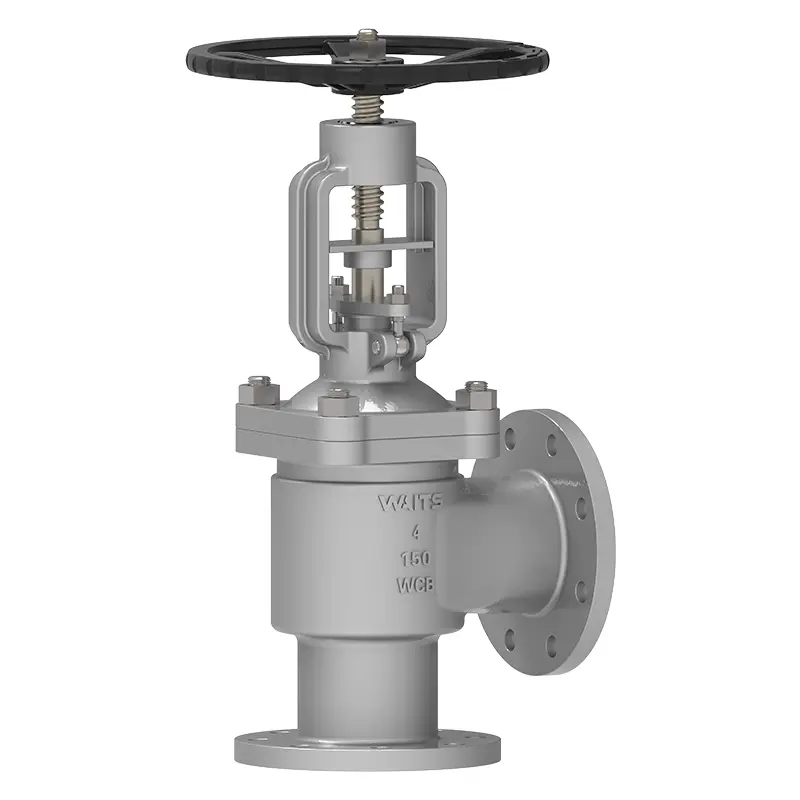

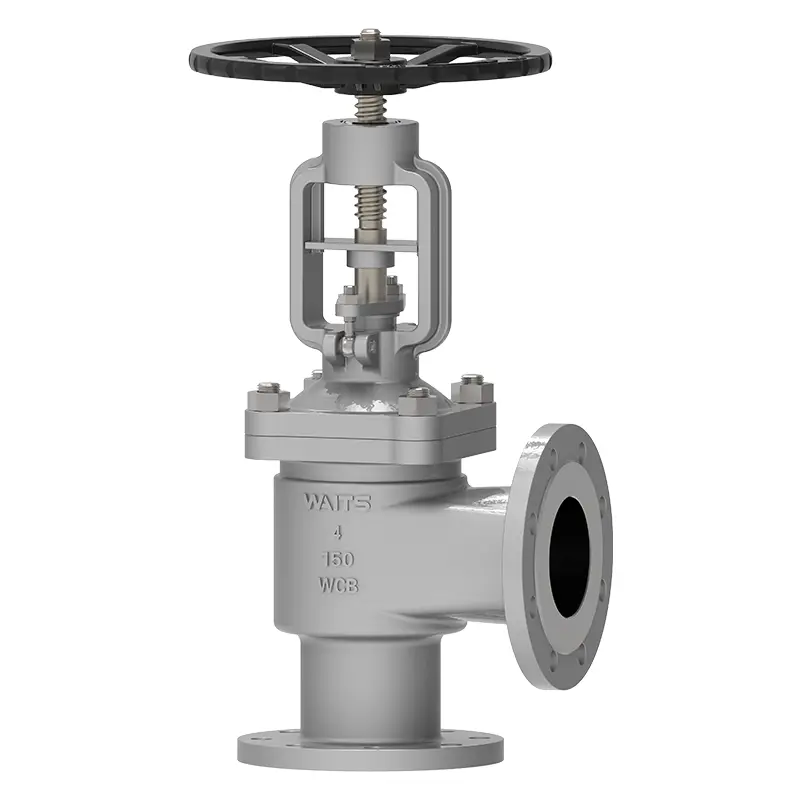

Injap Globe Bellows Angle

Angle Bellows Globe Valve mengamalkan teknologi "meterai double", yang terdiri daripada belos logam dan pembungkusan, memberikan perlindungan berganda. Reka bentuk 90 darjah menjimatkan ruang dan mempunyai aliran rintangan yang rendah, yang dapat mengurangkan penggunaan tenaga untuk anda. Memilih Wats Valve bermaksud memilih pasukan yang meyakinkan.

Hantar Pertanyaan

Penerangan Produk

Wats Valve High Quality Sudut Bellows Globe Valve mengamalkan reka bentuk 90 darjah, yang membolehkan cecair mengubah arah pada sudut kanan dan mengawal aliran atau potongan bendalir dengan memutar batang injap. Bellows logam digunakan sebagai komponen pengedap utama di dalam badan injap, digabungkan dengan pembungkusan tradisional. Cakera injap bergerak secara linear di sepanjang garis tengah bendalir, dan belos mengembang atau kontrak dengan sewajarnya, mengasingkan cecair dari persekitaran luaran dan mencegah kebocoran.

Pelaksanaan Standard-sudut Bellows Globe Valve ‌
Piawaian reka bentuk	DIN3356 /BS1873 /ASME B16.34
Standard Flange	EN1092-1/2/ASME B16.5/ASME B16.47-A/B.
Sambungan	RF/FF/RTJ
Penerimaan ujian	Dan 12266 API598
Panjang struktur	EN558/ ASME B16.10
Tekanan dan penilaian suhu	ASME B16.34
Ujian kebakaran	API607 API6FA
Standard kebocoran rendah	API 622
Reka bentuk anti-karat	NACE MR 0175
Injap Globe Bellows Application-sudut
Saiz	DN15 ~ DN300 (NPS½ "~ 12"）
Julat tekanan	PN16 ~ PN160 (Kelas150 ~ 900）
Julat suhu	-29 ℃～+570 ℃
Permohonan	Cecair Asid/Alkali, Gas Asli Cecair, Minyak Kelikatan Tinggi, Rangkaian Paip Bawah Tanah, Modul Integrasi Peralatan, dll.
Mod pemacu	Handwheel, gear serong, elektrik, pneumatik, dll.
Penutup badan/injap injap	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Teras injap	Penampilan: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel. Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Permukaan pengedap	Badan utama, badan utama pelapisan aloi berasaskan besi, pelapisan aloi berasaskan keras
Batang injap	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Nut batang injap	Aloi tembaga
Batang	Grafit fleksibel, pembungkusan asbestos grafit, polytetrafluoroethylene ...

Ciri -ciri prestasi

Struktur injap Globe Bellows Sudut menjadikannya sangat sesuai untuk aplikasi dengan keperluan kebolehpercayaan yang tinggi, seperti sistem pengendalian sistem toksik, mudah terbakar atau menghakis.

Kelebihan

1. Komponen utama injap Globe Bellows Sudut adalah Bellows Metal. Ia menghubungkan penutup injap dan batang injap dengan kimpalan roll automatik. Bellows logam memastikan bahawa bahagian batang injap bebas bocor.

2. Terima kasih kepada reka bentuk kerucut dan diselaraskan, meterai cakera injap dengan pasti dan mempunyai hayat perkhidmatan yang lebih lama.

3. Reka bentuk meterai double (Bellows + Packing). Bellows dan pembungkusan menghalang kebocoran dan memberikan kesan pengedap yang sangat baik.

4. Injap Globe Bellows Sudut boleh melincirkan batang injap, kacang dan lengan.

5. Handwheel ergonomik. Hayat perkhidmatan yang lebih lama dan operasi yang lebih mudah.

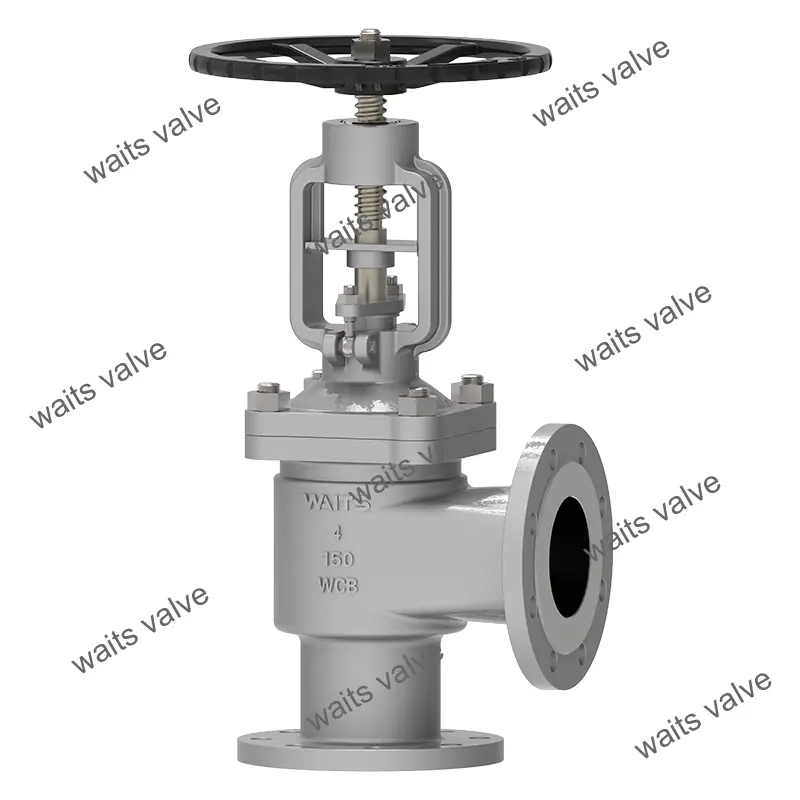

Angle Bellows Globe Valve
